一种风景园林用喷洒器的制作方法

本技术涉及铝材加工，尤其涉及一种风景园林用喷洒器。

背景技术：

1、园林灌溉是补充园林植物生长所需的土壤水分，以改善其生长条件的技术措施。利用人工的方法或机械的方法以不同的灌水形式，补充园林绿地的土壤水分，满足植物的水分需求。

2、现在部分风景园林的灌溉仍然是人工灌溉，或是喷洒装置固定，不易移动，无法有效地对全方位进行喷洒灌溉，造成一部分位置无法进行浇水工作，造成树木花草枯萎的情况，造成使用者大量损失，对此需进行改进。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种风景园林用喷洒器，旨在改善喷洒装置固定不易移动、无法全方位喷洒灌溉的问题。

2、为实现上述目的，本实用新型提供了如下技术方案：

3、一种风景园林用喷洒器，包括套管一，所述套管一的内部滑动连接有套管二，所述套管一的外侧上部设置有限位旋钮，所述限位旋钮与套管一的侧壁螺纹连接，所述套管二的内部设置有输水软管，所述输水软管的底端穿出套管一的底端，所述套管二的顶端固定连接有连接管，所述连接管的底端与输水软管的顶端固定连接，所述连接管的顶端转动连接有分流器，所述分流器的侧壁等距设置有三根喷水管，所述喷水管的一端贯穿分流器的内壁并与分流器的内部相连通，三根所述喷水管均与分流器形成一定的夹角。

4、通过上述技术方案，拧松限位旋钮后，调整套管二的高度，再拧紧限位旋钮固定套管二，输水软管穿过套管一和套管二与连接管连接，向分流器中输入水流，通过分流器向喷水管输水，在水压的作用下，喷水管开始喷水，由于喷水管与分流器之间形成一定角度的夹角，在水流的反作用力下，分流器在连接管上开始旋转。

5、进一步地，所述套管一的外侧底端等距转动连接有三个脚架，所述套管一的下方设置有连接块，所述连接块的外侧等距转动连接有三个伸缩杆，所述伸缩杆的另一端与脚架的内侧下部转动连接。

6、通过上述技术方案，脚架支撑住套管一，在伸缩杆伸长到最长的长度时，配合连接块，限制住脚架的位置，稳固住脚架和套管一。

7、进一步地，所述喷水管的一端设置有喷头，所述喷头的出水处等距设置有多个喷孔。

8、通过上述技术方案，喷头喷出水流，在喷孔的作用下，喷出的水流细且均匀，喷洒效果好。

9、进一步地，所述连接管的外侧设置有阀门。

10、通过上述技术方案，开始喷洒时，打开阀门输送水流，喷洒结束后，关闭阀门停止水流输送。

11、进一步地，所述套管二的外壁顶端固定连接有限位环，所述限位环的材质与套管二的材质相同。

12、通过上述技术方案，在限位环的作用下，收起套管二时，套管二不会完全进入套管一。

13、进一步地，所述套管一的内壁底端设置有保护垫圈，所述保护垫圈的材质为硅胶防水材质。

14、通过上述技术方案，在保护垫圈的作用下，输水软管的外层不会被套管一的底端刮伤。

15、进一步地，所述输水软管的底端设置有连接环，所述连接环连接外部水管。

16、通过上述技术方案，连接环连接外部水管和输水软管，防止水从缝隙中流出，造成浪费。

17、进一步地，所述脚架的底端设置有圆锥头。

18、通过上述技术方案，通过圆锥头，脚架可以轻松插入泥土当中，便于脚架和套管一的稳定，使喷洒稳定。

19、本实用新型具有如下有益效果：

20、本实用新型中，输水软管连接外部水管，打开阀门，水流进入到分流器，经过分流器再进入喷水管和喷头，在水压的作用下开始喷洒水，喷水管与分流器之间存在一定角度，喷水管在喷水时，通过水流的反作用力，分流器开始旋转，带动喷水管旋转喷洒，无需人力或其他外部动力。

21、本实用新型中，拧松限位旋钮即可调整套管二的高度，配合分流器旋转喷洒使喷洒效果更均匀，脚架张开到最大角度时，伸缩杆也伸长到最长，配合连接块限制住脚架，使套管一和脚架稳定，拎起套管一即可使伸缩杆收缩，脚架复位，便于移动。

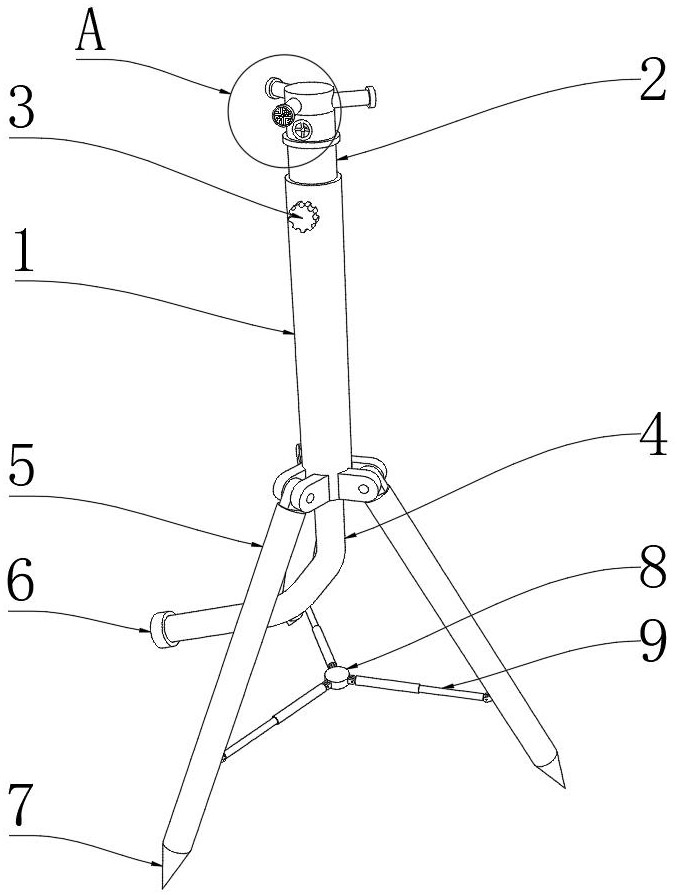

1.一种风景园林用喷洒器，包括套管一（1），其特征在于：所述套管一（1）的内部滑动连接有套管二（2），所述套管一（1）的外侧上部设置有限位旋钮（3），所述限位旋钮（3）与套管一（1）的侧壁螺纹连接，所述套管二（2）的内部设置有输水软管（4），所述输水软管（4）的底端穿出套管一（1）的底端，所述套管二（2）的顶端固定连接有连接管（11），所述连接管（11）的底端与输水软管（4）的顶端固定连接，所述连接管（11）的顶端转动连接有分流器（13），所述分流器（13）的侧壁等距设置有三根喷水管（14），所述喷水管（14）的一端贯穿分流器（13）的内壁并与分流器（13）的内部相连通，三个所述喷水管（14）均与分流器（13）形成一定的夹角。

2.根据权利要求1所述的一种风景园林用喷洒器，其特征在于：所述套管一（1）的外侧底端等距转动连接有三个脚架（5），所述套管一（1）的下方设置有连接块（8），所述连接块（8）的外侧等距转动连接有三个伸缩杆（9），所述伸缩杆（9）的另一端与脚架（5）的内侧下部转动连接。

3.根据权利要求1所述的一种风景园林用喷洒器，其特征在于：所述喷水管（14）的一端设置有喷头（15），所述喷头（15）的出水处等距设置有多个喷孔（16）。

4.根据权利要求1所述的一种风景园林用喷洒器，其特征在于：所述连接管（11）的外侧设置有阀门（12）。

5.根据权利要求1所述的一种风景园林用喷洒器，其特征在于：所述套管二（2）的外壁顶端固定连接有限位环（10），所述限位环（10）的材质与套管二（2）的材质相同。

6.根据权利要求1所述的一种风景园林用喷洒器，其特征在于：所述套管一（1）的内壁底端设置有保护垫圈（17），所述保护垫圈（17）的材质为硅胶。

7.根据权利要求1所述的一种风景园林用喷洒器，其特征在于：所述输水软管（4）的底端设置有连接环（6），所述连接环（6）连接外部水管。

8.根据权利要求2所述的一种风景园林用喷洒器，其特征在于：所述脚架（5）的底端设置有圆锥头（7）。
