一种黄河盐碱地生态修复装置及修复方法

本发明涉及盐碱地修复，具体为一种黄河盐碱地生态修复装置及修复方法。

背景技术：

1、黄河盐碱地的形成主要是由于自然原因和人为原因共同作用的结果，自然原因方面，‌黄河三角洲地区地势低平，‌地下水位高且含盐量高，‌这为盐碱地的形成提供了自然条件。‌此外，‌该地区频繁的旱涝气候变化也是导致土壤盐碱化的一个重要因素。‌在干旱时节，‌降水量少，‌尤其是春季蒸发旺盛，‌进一步加剧了土壤的盐碱化过程，人为原因方面，‌黄河水本身带有大量泥沙和盐碱成分，‌特别是当黄河水侧湧时，‌会在黄河以北滨海地区形成大量的盐碱地。‌此外，‌历史上黄河决溢频繁，‌滨州区域的成土母质为黄河沉积物及黄河入海的回流淤积物，‌这些沉积物本身含盐，‌渗水性差，‌释水性弱，‌地下碱卤水埋藏浅，‌也是导致盐碱地形成的一个重要因素，增施有机肥或土壤调理剂能增加土壤的有机质，‌促进团粒结构的形成，‌改良盐碱土的通气、‌透水和养料状况，‌显著调节土壤的酸碱度到适宜作物生长的范围，盐碱地土壤容易结块影响土壤添加剂与土壤的混合不充分，影响盐碱地的改善效果，为此，我们提出一种黄河盐碱地生态修复装置及修复方法。

技术实现思路

1、本发明的目的是为了解决背景技术中存在的缺点，而提出的一种黄河盐碱地生态修复装置及修复方法。

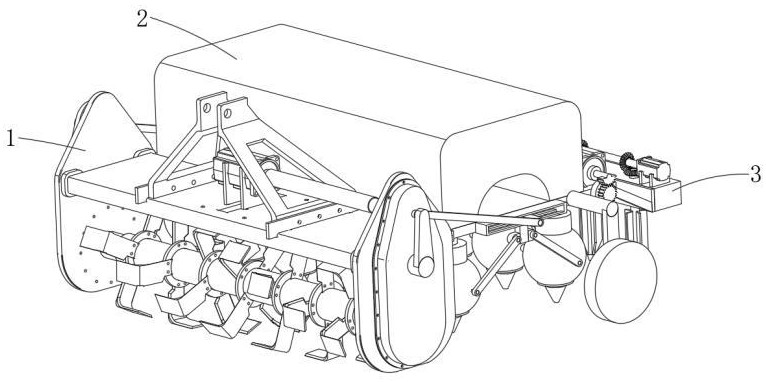

2、为达到以上目的，本发明采用的技术方案为：一种黄河盐碱地生态修复装置，包括破碎土壤用的破土组件与向土壤中加入土壤调理剂的碎土组件，所述碎土组件的后方设置有用于将土地平整的平整组件，所述破土组件包括两组护板，两组所述护板之间固定连接有固定板，两组所述护板之间转动连接有横轴，所述横轴位于固定板的下方，所述横轴的外侧固定连接有安装片，所述安装片的外侧固定连接有破碎刀片，所述固定板的上端固定连接有两组有连接架。

3、优选的，所述固定板的上端固定连接有第一电机，所述第一电机的输出端固定连接有连接轴，所述连接轴的一端固定连接有驱动齿轮，所述护板的一侧转动连接有传动齿轮与联动齿轮，所述横轴贯穿护板且与联动齿轮固定连接，所述传动齿轮与驱动齿轮相啮合，所述传动齿轮与联动齿轮相啮合。

4、优选的，所述碎土组件包括固定连接在固定板后端的支撑板，所述支撑板的上端安装有储料箱，所述支撑板的下端设置有下料组件，所述支撑板的两侧设置有用于驱动下料组件运动的驱动组件。

5、优选的，所述下料组件包括与支撑板固定连接的下料筒，所述下料筒的上端插入储料箱的内侧，所述下料筒的外侧滑动连接有滑筒，所述滑筒的外侧固定连接有碎料球，所述碎料球的下端固定连接有压圈，所述压圈的下端固定连接有插头，相邻的所述碎料球之间固定连接有连接柱。

6、优选的，所述滑筒的内侧固定连接有若干组第三连接杆，若干组第三连接杆的上端共同固定连接有推轴，所述推轴的上端固定连接有顶头，所述顶头滑动连接在下料筒的内侧。

7、优选的，所述驱动组件包括与传动齿轮固定连接的传动轴，所述传动轴的外侧固定连接有摆杆，所述摆杆的一侧转动连接有第一推杆，所述支撑板的两侧均固定连接有滑轨，所述滑轨的内侧滑动连接有滑块，所述滑块的一侧固定连接有第一转轴，所述第一转轴与第一推杆转动连接，所述滑块的下端固定连接有竖块，所述竖块的前后两端均固定连接有转块，所述转块的一侧转动连接有第二推杆，所述第二推杆与碎料球转动连接。

8、优选的，所述平整组件包括转动连接在支撑板后端的连接壳，所述连接壳的下端转动连接有转柱，所述转柱的外侧固定连接有转片，所述转柱的下端固定连接有破碎头，所述破碎头的前端设置有压板。

9、优选的，所述支撑板的上端安装有第二驱动电机，所述第二驱动电机的输出端连接有第二转轴，所述第二转轴的一端固定连接有半齿轮，所述半齿轮的下端啮合有从动齿轮，所述支撑板的两侧转动连接有转壳，所述从动齿轮与转壳固定连接，所述转壳的外侧固定连接有第一连接板，所述第一连接板与连接壳固定连接，所述连接壳的上端安装有第三驱动电机，所述第三驱动电机的输出轴固定连接有转杆，所述转杆的外侧固定连接有第一锥齿轮，所述第一锥齿轮的下端啮合有第二锥齿轮，所述第二锥齿轮与转柱固定连接，所述转壳的内侧设置有支撑轴，所述支撑轴与支撑板固定连接，所述支撑轴的外侧设置有弹片。

10、优选的，所述支撑板的后端开设有多组转口，所述转口的内侧转动连接有转头，所述转头的后端固定连接有第一连接杆，所述连接壳的前端固定连接有u型板，所述第一连接杆的后端转动连接在u型板的内侧，多组所述第一连接杆的下端共同固定连接有第二连接板，所述第二连接板的下端固定连接有两组第二连接杆，两组所述第二连接杆与压板固定连接，所述压板的下端固定连接有若干组碎土头。

11、一种黄河盐碱地生态修复方法，包括： 步骤一：将土壤调理剂加入储料箱的内侧，然后将连接架挂载到拖拉机后端，然后启动第一电机带动连接轴转动，利用驱动齿轮带动传动齿轮转动，然后使联动齿轮带动横轴转动，利用安装片带动破碎刀片转动对盐碱地进行挖掘；

12、步骤二：随着破土组件的移动碎土组件会跟随移动，同时传动齿轮会带动传动轴转动，从而带动摆杆转动，进而使第一推杆在第一转轴上转动，使滑块在滑轨的内侧滑动，使竖块带动转块移动，利用第二推杆带动碎料球上下移动，碎料球上移时会带动滑筒在下料筒上滑动，利用第三连接杆带动推轴使顶头向下料筒的内侧滑动，防止下料筒堵塞，碎料球下移利用压圈击打地面，破碎结块的土壤，同时顶头会从下料筒的内侧移出，同时插头会插入土壤内，使土壤调理剂落到土壤内侧；

13、步骤三：启动第三驱动电机带动转杆转动，利用第一锥齿轮带动第二锥齿轮转动，带动转柱转动，利用转片将土壤打散，启动第二驱动电机带动第二转轴转动，进而利用半齿轮带动从动齿轮转动，利用转壳带动第一连接板上移，使连接壳翘起，当半齿轮与从动齿轮分离时连接壳下落，使压板击打地面，通过碎土头能够拨动土壤，使土壤翻动，通过破碎头能够方便转柱插入土壤内侧。

14、与现有技术相比，本发明提供了一种黄河盐碱地生态修复装置及修复方法，具备以下有益效果：

15、1、该一种黄河盐碱地生态修复装置及修复方法，通过连接架能够方便破土组件挂载到拖拉机的后端，使破土组件跟随拖拉机移动，通过第一电机能带动连接轴转动，利用驱动齿轮带动传动齿轮转动，然后使联动齿轮带动横轴转动，利用安装片带动破碎刀片转动对盐碱地进行挖掘，使地面土壤破碎，通过破碎刀片能够方便土壤的破碎。

16、2、该一种黄河盐碱地生态修复装置及修复方法，通过传动齿轮能带动传动轴转动，使摆杆摆动，进而使第一推杆在第一转轴上转动，使滑块在滑轨的内侧滑动，通过滑轨能够将滑块卡住，方便滑块的滑动，通过竖块能带动转块移动，利用第二推杆带动碎料球上下移动，碎料球上移能带动滑筒在下料筒上滑动，通过顶头能够对下料筒的内侧进行疏通，防止下料筒堵塞，碎料球下移利用压圈击打地面，使结块的土壤破碎，同时顶头会从下料筒的内侧移出，使土壤调理剂落到滑筒的内侧，同时插头会插入土壤内，使土壤调理剂落到土壤内侧，方便土壤与土壤调理剂混合。

17、3、该一种黄河盐碱地生态修复装置及修复方法，通过第三驱动电机能带动转杆转动，利用第一锥齿轮带动第二锥齿轮转动，带动转柱转动，利用转片将土壤打散，进一步的使土壤与土壤调理剂混合，利用半齿轮带动从动齿轮转动，使连接壳翘起，同时利用弹片能够方便转壳回转，方便连接壳回落，连接壳下落时压板会击打地面，进一步对未破碎的土壤进行破碎，第二连接杆向前移动通过碎土头能够拨动土壤，使土壤翻动，通过破碎头能够方便转柱插入土壤内侧，方便转柱混合土壤。
