一种植物种植盒及种植装置的制作方法

本技术涉及绿化，特指一种植物种植盒及种植装置。

背景技术：

1、现有墙面的绿化大多采用种植盒，种植盒包括若干个种植单元，每个种植单元四周封闭，上下两端设有开口用于浇水，如中国专利公开号cn110521445a公开的一种可均匀灌溉的植物墙用低成本种植盒，其包括若干个上下排布的种植盒，每个种植盒下端设有排水管，通过排水管实现对植物的灌溉。

2、这种灌溉存在不足之处是因为四周是被种植盒围住的，上下种植单元之间只能通过上下端的开口进行流水，或者是通过排水管进行连通，当种植盒的排水管或开口被植物的根茎、枝叶或其他杂物堵住时，水将无法向下进行流动，下方种植盒的植物将无法被灌溉到。

技术实现思路

1、本实用新型的目的是提供一种植物种植盒及种植装置，通过在底板上活动连接上盖，用于将种植介质固定在底板上，且种植介质的四周不被底板和上盖遮挡，改善当种植盒的排水管被植物的根茎、枝叶或其他杂物堵住时，水将无法向下进行流动，下方种植盒的植物将无法被灌溉到的问题。

2、本实用新型的目的是这样实现的：

3、一种植物种植盒，包括：

4、底板；

5、上盖，其与所述底板活动连接，用于将种植介质固定在底板上，且所述种植介质的四周不被所述底板和所述上盖遮挡；

6、所述上盖上开设有若干种植口，用来导通所述种植介质上的种植槽。

7、优选地，所述底板设有连接件，所述连接件端部具有卡钩一；

8、所述上盖设有连接部，所述连接部端部具有连接口；

9、种植介质上设置有通孔；

10、当所述连接件和所述连接部均至少部分置于所述通孔中时，所述卡钩一穿过所述连接口，并卡接在连接部上，实现所述上盖与所述底板的连接。

11、优选地，所述底板设有凸柱，当所述凸柱置于所述种植介质内，实现所述种植介质活动连接在所述底板上。

12、优选地，所述底板上设有凸条二，所述凸柱的底端设有凸起四，所述凸条二与所述凸起四抵接所述种植介质。

13、优选地，种植槽所对应的底板位置上设置有凸台，所述凸台上开设有用于供螺钉穿过的连接孔。

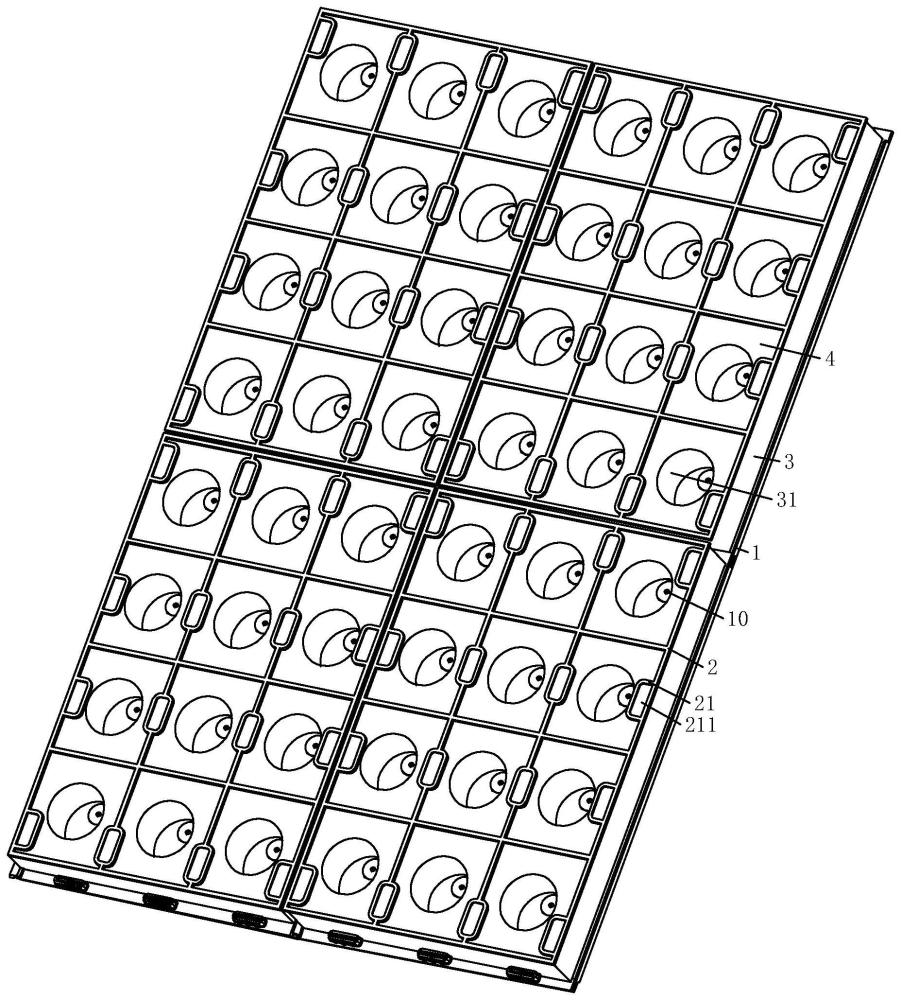

14、一种种植装置，包括若干个所述的植物种植盒，所述植物种植盒之间通过卡接结构一实现上下卡接，通过卡接结构二实现左右拼接。

15、优选地，每个植物种植盒的底板下端均设置有一折边，所述折边上设置有凸台，该凸台上开设有卡接孔；

16、每个植物种植盒的底板的上端边沿设置有卡钩二；

17、至少两个植物种植盒上下连接时，上方的植物种植盒的底板上的折边搭接在下方的植物种植盒的底板的上端边沿上，且卡钩二卡入卡接孔内，从而形成所述卡接结构一。

18、优选地，每个植物种植盒的底板的右侧边沿朝向上盖方向延伸有凸条一，左侧边沿成型有卡接条，卡接条的下端面凹陷有条形槽；

19、至少两个植物种植盒左右连接时，所述凸条一置于条形槽内，从而形成所述卡接结构二。

20、优选地，所述卡接条的上端设有缺口；所述底板的折边左侧设置有u型边，u型边的边缘连接所述卡接条；

21、当至少四个种植盒组装时，种植盒通过卡接结构一两两上下卡接，形成两个种植模块，两个种植模块通过卡接结构二左右连接，使得所述缺口所对应的卡接条插入所述u型边内，且折边右侧上的凸条一置于所述缺口内。

22、本实用新型相比现有技术突出且有益的技术效果是：种植介质的四周不被底板和上盖遮挡，水能够在每个种植口之间流动，使得每一个种植口内的植物都被灌溉到，植物墙的使用寿命会更长久。

1.一种植物种植盒，其特征在于，包括：

2.根据权利要求1所述的一种植物种植盒，其特征在于：

3.根据权利要求2所述的一种植物种植盒，其特征在于：

4.根据权利要求3所述的一种植物种植盒，其特征在于：

5.根据权利要求1所述的一种植物种植盒，其特征在于：

6.一种种植装置，其特征在于：包括若干个如权利要求1-5任一项所述的植物种植盒，所述植物种植盒之间通过卡接结构一实现上下卡接，通过卡接结构二实现左右拼接。

7.根据权利要求6所述的一种种植装置，其特征在于：

8.根据权利要求7所述的一种种植装置，其特征在于：

9.根据权利要求8所述的一种种植装置，其特征在于：
