一种盘式育秧播种机的制作方法

本技术属于播种机，尤其涉及一种盘式育秧播种机。

背景技术：

1、目前，在广大的水稻种植地区都使用育秧盘进行播种育秧，在使用育秧盘进行播种时主要采用人工播种育秧和机械育秧盘播种机播种育秧两种方式。用人工进行播种育秧效率较低，而且水稻的种粒撒布的也不均匀，需要用到一种盘式育秧播种机。

2、目前，公告号为cn210076118u的中国专利公开了一种电动式秧盘育秧播种机，包括机架，所述机架上从前到后依次设置有覆土仓、播种仓和底土仓，所述进料仓内可转动地设置有进料转轴，进料转轴上沿轴向间隔设置有若干毛刷盘，底土仓内可转动地设置有底土转轴，底土转轴上设置有若干打料杆，位于底土仓的出口下方水平设置有底土输送带，底土输送带的前后两侧均设有输送辊一，所述进料转轴向外延伸穿过进料仓，输送辊一的辊轴伸出端、底土转轴的伸出端和进料转轴的伸出端均设有链轮一，各链轮一经链条传动连接，后侧输送辊一的辊轴另一端也延伸穿过底土仓与电机一传动连接。本实用新型能够采用电动的方式驱动秧盘育秧播种机，更加节能环保。

3、但是，上述装置在使用时，覆土经覆土输送带直接输送至种子的上方进行覆盖，覆土在掉落的过程中较为松散，使得种子覆盖的土较为松散，未被压实，影响种子的培育生长。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种盘式育秧播种机。其优点在于：可对覆土进行压紧，实现保证种子生长质量的效果。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种盘式育秧播种机，包括框架，所述框架的顶部一侧固定连接有底土机构本体，所述框架的顶部固定连接有播种机构本体，所述框架的顶部固定连接有覆土仓，所述播种机构本体位于底土机构本体和覆土仓之间，所述覆土仓内设置有转动机构，所述转动机构的一侧设置有连接机构，所述连接机构的底部设置有连接杆，所述连接杆的底部固定连接有呈u形结构的连接架，所述连接架的两端内壁之间设置有同一个压辊。

4、所述连接机构包括与连接杆的顶部固定连接的连接块，所述覆土仓的一侧内壁开设有与连接块形成滑动配合的连接槽，所述连接槽的内壁和连接块均呈t形结构，连接块的设置，可在连接槽的内壁中滑动，可使得压辊呈现上下移动的状态。

5、所述连接块的顶部固定连接有连接弹簧，所述连接弹簧与连接槽的顶部内壁之间固定连接，连接弹簧的设置，可为连接块施加拉力。

6、所述转动机构包括与覆土仓的一端外壁之间固定连接的转动电机，所述转动电机的输出轴固定连接有转动轴，所述转动轴与覆土仓下方的输送带滚轴之间通过皮带传动连接，转动轴的设置，可在转动电机的输出轴转动下发生转动。

7、所述转动轴的表面固定连接有半齿轮，所述连接块的一端开设有齿槽，所述齿槽的内壁与半齿轮之间相啮合，齿槽的设置，可使得连接块配合半齿轮的转动发生移动。

8、所述连接架的底部两端均开设有活动槽，所述活动槽的内壁滑动连接有活动杆，所述活动杆与压辊之间通过轴承转动连接，活动杆的设置，可对压辊提供上下运动的间距。

9、所述活动槽的内壁与活动杆之间填充有惰性气体，可对压辊提供一定的缓冲。

10、所述框架的底部边角固定连接有安装板，位于同一侧的两个所述安装板的相对一面之间通过轴承转动连接有同一个旋转轴，所述旋转轴的表面两端均固定连接有车轮，车轮的设置，可在旋转轴的转动下在地面进行滚动。

11、本实用新型的有益效果为：

12、该盘式育秧播种机，通过转动电机的输出轴转动可使得转动轴转动，转动轴的转动可使得半齿轮转动，半齿轮的转动可对齿槽施力，齿槽受力可使得连接块在连接槽的内壁中发生滑动，此时连接弹簧受力拉力，连接块的移动可使得连接杆下移，连接杆的下移可使连接架下移，连接架的下移可使得压辊对覆土进行挤压操作，可使得覆土被压实，因此，可对覆土进行压紧，实现保证种子生长质量的效果。

13、该盘式育秧播种机，通过齿槽能够使得连接块配合半齿轮的转动发生移动，当半齿轮转动时，半齿轮的一般齿会与齿槽接触并施力，当二者分离后，半齿轮位于齿槽施力，可使得连接块呈现间歇式运动的状态。

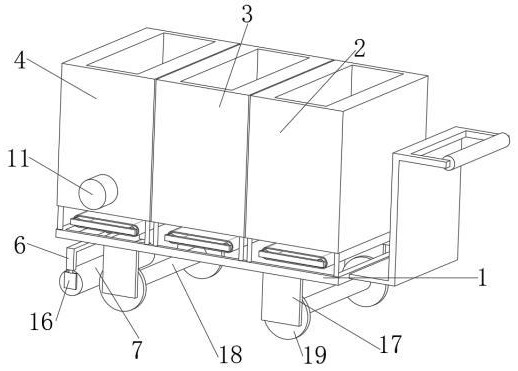

1.一种盘式育秧播种机，包括框架（1），所述框架（1）的顶部一侧固定连接有底土机构本体（2），所述框架（1）的顶部固定连接有播种机构本体（3），其特征在于，所述框架（1）的顶部固定连接有覆土仓（4），所述播种机构本体（3）位于底土机构本体（2）和覆土仓（4）之间，所述覆土仓（4）内设置有转动机构，所述转动机构的一侧设置有连接机构，所述连接机构的底部设置有连接杆（5），所述连接杆（5）的底部固定连接有呈u形结构的连接架（6），所述连接架（6）的两端内壁之间设置有同一个压辊（7）。

2.根据权利要求1所述的一种盘式育秧播种机，其特征在于，所述连接机构包括与连接杆（5）的顶部固定连接的连接块（9），所述覆土仓（4）的一侧内壁开设有与连接块（9）形成滑动配合的连接槽（8），所述连接槽（8）的内壁和连接块（9）均呈t形结构。

3.根据权利要求2所述的一种盘式育秧播种机，其特征在于，所述连接块（9）的顶部固定连接有连接弹簧（10），所述连接弹簧（10）与连接槽（8）的顶部内壁之间固定连接。

4.根据权利要求3所述的一种盘式育秧播种机，其特征在于，所述转动机构包括与覆土仓（4）的一端外壁之间固定连接的转动电机（11），所述转动电机（11）的输出轴固定连接有转动轴（12），所述转动轴（12）与覆土仓（4）下方的输送带滚轴之间通过皮带传动连接。

5.根据权利要求4所述的一种盘式育秧播种机，其特征在于，所述转动轴（12）的表面固定连接有半齿轮（13），所述连接块（9）的一端开设有齿槽（14），所述齿槽（14）的内壁与半齿轮（13）之间相啮合。

6.根据权利要求1所述的一种盘式育秧播种机，其特征在于，所述连接架（6）的底部两端均开设有活动槽（15），所述活动槽（15）的内壁滑动连接有活动杆（16），所述活动杆（16）与压辊（7）之间通过轴承转动连接。

7.根据权利要求6所述的一种盘式育秧播种机，其特征在于，所述活动槽（15）的内壁与活动杆（16）之间填充有惰性气体。

8.根据权利要求1所述的一种盘式育秧播种机，其特征在于，所述框架（1）的底部边角固定连接有安装板（17），位于同一侧的两个所述安装板（17）的相对一面之间通过轴承转动连接有同一个旋转轴（18），所述旋转轴（18）的表面两端均固定连接有车轮（19）。
