一种播种间距可调的农业播种机构的制作方法

本技术属于播种设备，尤其涉及一种播种间距可调的农业播种机构。

背景技术：

1、播种机以作物种子为播种对象的种植机械。用于某类或某种作 物的播种机，常冠以作物种类名称，如谷物条播机、玉米穴播机、棉花播种机、牧草撒播机等。

2、部分手动播种机的结构简单能够实现定距播种非常实用，但简单结构的手动播种机的间距难以调节，从而造成常规手动播种机的实用性比较低的问题。

3、为此，我们提出来一种播种间距可调的农业播种机构解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决常规手动播种机的实用性比较低的问题，而提出的一种播种间距可调的农业播种机构。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种播种间距可调的农业播种机构，包括车架，所述车架的内部转动连接有第一转轴，所述第一转轴的前部转动连接有播撒盘，所述播撒盘和第一转轴上均固定连接有变速皮带轮，所述变速皮带轮上套有弹力带，所述车架上固定连接有料斗，所述第一转轴的侧端固定连接有滚轮，所述播撒盘与料斗活动接触。沿地面滚动滚轮，通过滚轮带动其中一个变速皮带轮转动，通过变速皮带轮带动弹力带转动，通过弹力带带动另一个变速皮带轮转动，通过变速皮带轮带动播撒盘转动，利用播撒盘转出料斗下部的种子，通过改变弹力带套在变速皮带轮上的位置，改变变速皮带轮和第一转轴转速差，改变滚轮移动距离播散的频率，从而方便调节播种间距。

4、优选的，所述料斗的上部后端固定连接有推把。通过推把方便手推操作料斗。

5、优选的，所述料斗包括斗体和料槽，所述料槽固定连接在斗体的下部前端，且斗体和料槽的内部空间相通。将种子放入到斗体内，使种子沿斗体下部斜坡进入料槽内，利用播撒盘挡在料槽前阻塞种子，方便为播撒盘供料。

6、优选的，所述斗体的下端呈斜坡形。利用斗体下部的斜坡形结构，方便使种子滑向料槽。

7、优选的，所述料斗还包括延长板，所述延长板固定连接在料槽的上端。利用延长板挡在料槽的上侧，增加料槽上侧的遮挡范围，降低种子溢出的可能性。

8、优选的，所述播撒盘包括盘体和第二转轴，所述盘体的外周开设有料孔，所述盘体固定连接在第二转轴的外端。当变速皮带轮带动第二转轴转动时，通过第二转轴带动盘体转动，使进入料孔的种子向前转出掉落，方便播撒盘自动播种。

9、优选的，所述变速皮带轮包括皮带轮和挡环，所述皮带轮设有四级且相互固定连接。将弹力带套在不同级别的皮带轮上，方便改变主动轮与从动轮之间的速度差。

10、综上所述，本实用新型的技术效果和优点：

11、1、沿地面滚动滚轮，通过滚轮带动其中一个变速皮带轮转动，通过变速皮带轮带动弹力带转动，通过弹力带带动另一个变速皮带轮转动，通过变速皮带轮带动播撒盘转动，利用播撒盘转出料斗下部的种子，通过改变弹力带套在变速皮带轮上的位置，改变变速皮带轮和第一转轴转速差，改变滚轮移动距离播散的频率，从而方便调节播种间距，提高了实用性。

12、2、将种子放入到斗体内，使种子沿斗体下部斜坡进入料槽内，利用播撒盘挡在料槽前阻塞种子，方便为播撒盘供料。

13、3、当变速皮带轮带动第二转轴转动时，通过第二转轴带动盘体转动，使进入料孔的种子向前转出掉落，方便播撒盘自动播种。

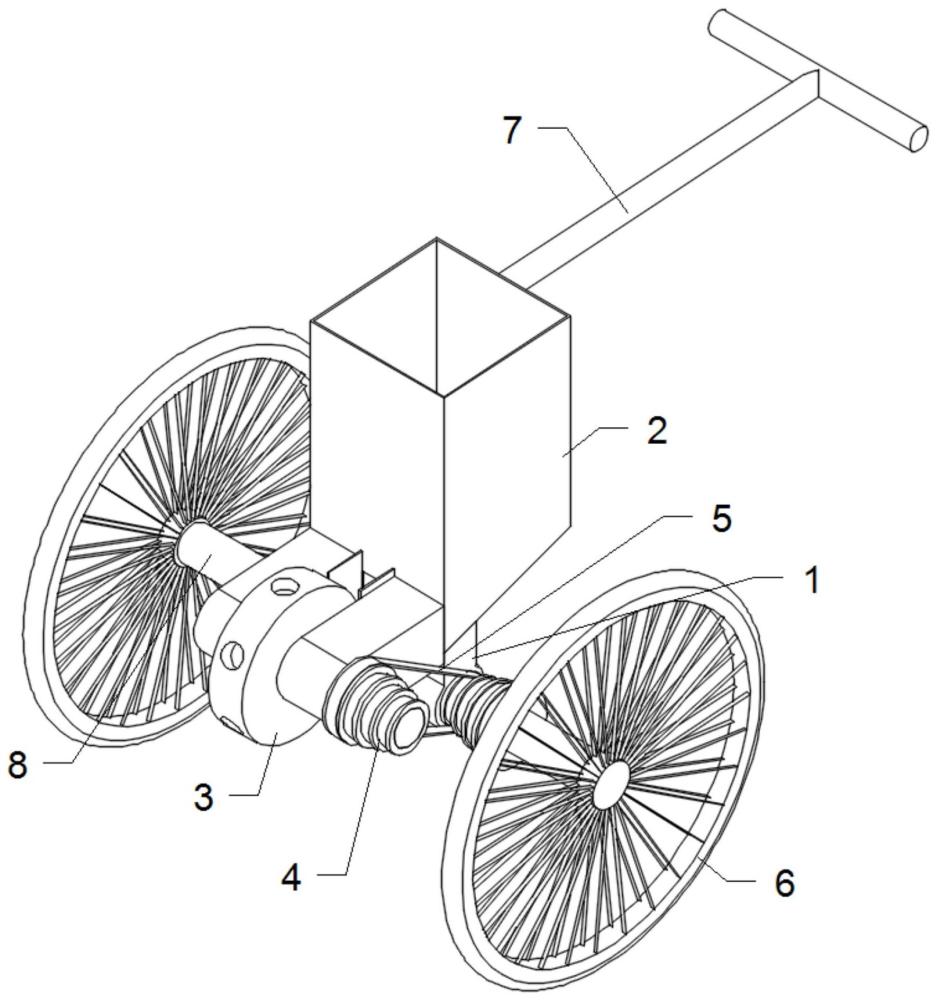

1.一种播种间距可调的农业播种机构，其特征在于：包括车架（1），所述车架（1）的内部转动连接有第一转轴（8），所述第一转轴（8）的前部转动连接有播撒盘（3），所述播撒盘（3）和第一转轴（8）上均固定连接有变速皮带轮（4），所述变速皮带轮（4）上套有弹力带（5），所述车架（1）上固定连接有料斗（2），所述第一转轴（8）的侧端固定连接有滚轮（6），所述播撒盘（3）与料斗（2）活动接触。

2.根据权利要求1所述的一种播种间距可调的农业播种机构，其特征在于：所述料斗（2）的上部后端固定连接有推把（7）。

3.根据权利要求1所述的一种播种间距可调的农业播种机构，其特征在于：所述料斗（2）包括斗体（21）和料槽（22），所述料槽（22）固定连接在斗体（21）的下部前端，且斗体（21）和料槽（22）的内部空间相通。

4.根据权利要求3所述的一种播种间距可调的农业播种机构，其特征在于：所述斗体（21）的下端呈斜坡形。

5.根据权利要求3所述的一种播种间距可调的农业播种机构，其特征在于：所述料斗（2）还包括延长板（23），所述延长板（23）固定连接在料槽（22）的上端。

6.根据权利要求1所述的一种播种间距可调的农业播种机构，其特征在于：所述播撒盘（3）包括盘体（31）和第二转轴（32），所述盘体（31）的外周开设有料孔（33），所述盘体（31）固定连接在第二转轴（32）的外端。

7.根据权利要求1所述的一种播种间距可调的农业播种机构，其特征在于：所述变速皮带轮（4）包括皮带轮（41）和挡环（42），所述皮带轮（41）设有四级且相互固定连接。
