一种具有新型电动驱动机构的播种机的制作方法

本技术涉及播种机，具体为一种具有新型电动驱动机构的播种机。

背景技术：

1、播种机是指以作物、种子为播种对象的种植机械，播种机具有播种均匀、深浅一致、行距稳定、覆土良好、节省种子、工作效率高等特点，但是现有播种机具有的调节机构较单一，不能适应市场的需求，不具有新型电动驱动机构。

技术实现思路

1、本实用新型的目的在于提供一种具有新型电动驱动机构的播种机，以解决上述背景技术中提出的现有播种机具有的调节机构较单一，不能适应市场的需求的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具有新型电动驱动机构的播种机，包括放置架、连接架二和播种机，所述放置架的左侧前后端均设置有连接板，两个所述连接板与放置箱的前后侧底部相连接，所述放置箱的上部设置有扣架，所述放置架的右侧设置有撑架，所述连接架二的顶部前后侧均安装有架板，所述连接架二的底部前后侧均设置有连接架一，所述撑架的前后侧底部均转动连接有角度调节机构，两个所述连接架一的前后侧左端上部均设置有播种机调节机构，所述撑架的顶部设置有宽度调节机构，所述播种机的中部设置有架杆，所述架杆的前后侧均转动连接有撑板，所述播种机的外壁等距设置有多个播种机机构；

3、所述角度调节机构包括两个弧板，两个所述弧板的右侧分别转动连接在撑架的前后侧底部，两个所述弧板的左侧分别转动连接在相对应架板上，两个所述弧板的右侧和撑架的前后侧底部均与紧固螺栓二螺纹连接，两个所述弧板的左侧和两个架板均与紧固螺栓一螺纹连接；

4、所述播种机调节机构包括两个活动槽，两个所述活动槽分别设置在连接架一的前后侧左端上部，两个所述活动槽分别与相对应的紧固插杆滑动连接，两个所述紧固插杆上均转动连接有固定杆，两个所述固定杆均与活动杆滑动连接，两个所述活动杆均与活动块转动连接，两个所述活动块分别安装在放置架的底部前后侧中右端，两个所述活动杆和两个固定杆的外部套设有外弹簧；

5、多个所述播种机机构均包括方箱，多个所述方箱等距分布在播种机的外壁；

6、所述宽度调节机构包括撑杆一和撑杆二，所述撑杆一和撑杆二的右侧分别安装在相对应撑板上，所述撑杆一和撑杆二的左侧分别靠近在放置箱的右侧前后端上部。

7、作为本实用新型的一种优选技术方案，多个所述播种机机构还包括多个播种夹，多个所述播种夹分别设置在相对应方箱的内部，多个所述播种夹上均转动连接有开合板，多个所述开合板的底部均转动连接有轴杆，多个所述轴杆分别设置在相对应方箱上，多个所述轴杆上均安装有转手。

8、作为本实用新型的一种优选技术方案，所述宽度调节机构还包括套筒二和套筒一，所述套筒二的前后侧分别设置在放置箱的右侧，所述套筒二和套筒一的内部后侧均设置有自动伸缩杆，两个所述自动伸缩杆的输出端均与延伸杆的后端固定连接，两个所述延伸杆的前后侧分别安装在撑杆一的后部两侧，两个所述自动伸缩杆分别安装在撑杆二的前部两侧。

9、作为本实用新型的一种优选技术方案，所述放置箱的前侧上部设置有充电接口。

10、作为本实用新型的一种优选技术方案，两个所述连接架一的前后侧左端底部均设置有放置槽，两个所述放置槽分别与轮杆的前后侧转动连接，所述轮杆上设置有移动轮，所述轮杆的前后端均螺纹连接有紧固帽。

11、作为本实用新型的一种优选技术方案，一个所述撑板上安装有箱体，另一个所述撑板上安装有水箱。

12、作为本实用新型的一种优选技术方案，两个所述连接板和放置箱的接触位置均与多个螺钉一可拆卸连接，所述放置架与放置箱的接触位置均与多个螺钉二可拆卸连接，所述撑架与套筒一的接触位置均与多个螺钉三可拆卸连接，所述撑杆一、撑杆二和套筒一接触的位置均与多个螺钉四可拆卸连接，所述撑杆一、撑杆二和套筒二接触的位置均与多个螺钉五可拆卸连接，所述放置箱和套筒二接触的位置均与多个螺钉六可拆卸连接，所述放置架与撑架接触的位置均与多个螺钉七可拆卸连接。

13、与现有技术相比，本实用新型的有益效果是：

14、通过角度调节机构的设置，弧板转动角度的变化便带动着撑架以及固定的套筒一和连接在撑杆一和撑杆二上的播种机也会进行调节角度，并且改变放置架的尺寸位置，并且放置架和撑架用于放置电动驱动机构能够方便充电，由此使得播种机在操作时具有便捷调节角度的功能，具有新型电动驱动机构；

15、通过播种机调节机构的设置，将紧固插杆在活动槽往右侧进行移动的话，紧固插杆、固定杆便会逐步的竖起来，这样连接的放置架也会抬起来，这样放置架以及连接的撑杆一、撑杆二和播种机都能够进行提升高度，并且在操作的过程中，外弹簧和活动杆便会在固定杆内上下的活动进行减震，由此使得播种机在操作时具有调节高度和减震的功能。

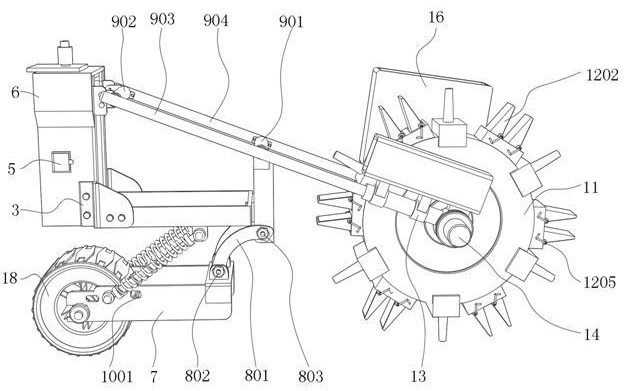

1.一种具有新型电动驱动机构的播种机，包括放置架（1）、连接架二（27）和播种机（11），其特征在于：所述放置架（1）的左侧前后端均设置有连接板（3），两个所述连接板（3）与放置箱（4）的前后侧底部相连接，所述放置箱（4）的上部设置有扣架（6），所述放置架（1）的右侧设置有撑架（2），所述连接架二（27）的顶部前后侧均安装有架板（20），所述连接架二（27）的底部前后侧均设置有连接架一（7），所述撑架（2）的前后侧底部均转动连接有角度调节机构（8），两个所述连接架一（7）的前后侧左端上部均设置有播种机调节机构（10），所述撑架（2）的顶部设置有宽度调节机构（9），所述播种机（11）的中部设置有架杆（14），所述架杆（14）的前后侧均转动连接有撑板（13），所述播种机（11）的外壁等距设置有多个播种机机构（12）；

2.根据权利要求1所述的一种具有新型电动驱动机构的播种机，其特征在于：多个所述播种机机构（12）还包括多个播种夹（1202），多个所述播种夹（1202）分别设置在相对应方箱（1201）的内部，多个所述播种夹（1202）上均转动连接有开合板（1204），多个所述开合板（1204）的底部均转动连接有轴杆（1203），多个所述轴杆（1203）分别设置在相对应方箱（1201）上，多个所述轴杆（1203）上均安装有转手（1205）。

3.根据权利要求1所述的一种具有新型电动驱动机构的播种机，其特征在于：所述宽度调节机构（9）还包括套筒二（902）和套筒一（901），所述套筒二（902）的前后侧分别设置在放置箱（4）的右侧，所述套筒二（902）和套筒一（901）的内部后侧均设置有自动伸缩杆（905），两个所述自动伸缩杆（905）的输出端均与延伸杆（906）的后端固定连接，两个所述延伸杆（906）的前后侧分别安装在撑杆一（903）的后部两侧，两个所述自动伸缩杆（905）分别安装在撑杆二（904）的前部两侧。

4.根据权利要求1所述的一种具有新型电动驱动机构的播种机，其特征在于：所述放置箱（4）的前侧上部设置有充电接口（5）。

5.根据权利要求1所述的一种具有新型电动驱动机构的播种机，其特征在于：两个所述连接架一（7）的前后侧左端底部均设置有放置槽（29），两个所述放置槽（29）分别与轮杆（17）的前后侧转动连接，所述轮杆（17）上设置有移动轮（18），所述轮杆（17）的前后端均螺纹连接有紧固帽（19）。

6.根据权利要求1所述的一种具有新型电动驱动机构的播种机，其特征在于：一个所述撑板（13）上安装有箱体（15），另一个所述撑板（13）上安装有水箱（16）。

7.根据权利要求1所述的一种具有新型电动驱动机构的播种机，其特征在于：两个所述连接板（3）和放置箱（4）的接触位置均与多个螺钉一（21）可拆卸连接，所述放置架（1）与放置箱（4）的接触位置均与多个螺钉二（22）可拆卸连接，所述撑架（2）与套筒一（901）的接触位置均与多个螺钉三（23）可拆卸连接，所述撑杆一（903）、撑杆二（904）和套筒一（901）接触的位置均与多个螺钉四（24）可拆卸连接，所述撑杆一（903）、撑杆二（904）和套筒二（902）接触的位置均与多个螺钉五（25）可拆卸连接，所述放置箱（4）和套筒二（902）接触的位置均与多个螺钉六（26）可拆卸连接，所述放置架（1）与撑架（2）接触的位置均与多个螺钉七（28）可拆卸连接。
