一种废弃秸秆资源回收利用装置的制作方法

本技术涉及环保装置，具体的，涉及一种废弃秸秆资源回收利用装置。

背景技术：

1、目前，秸秆回收利用是指将农作物秸秆进行回收处理，使其变成可再利用的资源，农作物秸秆是一种重要的农业废弃物，如果能够得到有效的回收和利用，可以产生很大的经济和环境效益，秸秆回收利用的方法有很多种，包括秸秆还田、生产生物质能源、生产工业原料等，其中，秸秆还田是一种常见的处理方式，可以将秸秆粉碎后直接还田，或者经过发酵后还田，这样可以增加土壤的有机质含量，提高土壤的肥力，另外，秸秆还可以用于生产生物质能源，如燃烧发电、生物质压缩成型等，也可以用于生产工业原料，如生产纸浆、人造板等，秸秆回收利用可以带来很多好处，如减少废弃物的排放、增加土壤肥力、提供可再生能源等，同时，秸秆回收利用还可以促进农业循环经济的发展，提高农民的收入和生活质量，因此，秸秆回收利用是一项重要的环保和经济效益的工程。

2、现有技术中，授权公告号为：cn218107938u的实用新型，名称为：一种秸秆废弃物回收再利用的粉碎装置，该专利包括减震机构、辅助机构、粉碎机构、回料机构和吸尘机构，减震机构上侧设置有辅助机构，辅助机构内设置有粉碎机构，辅助机构前侧设置有回料机构，辅助机构一侧设置有吸尘机构，回料机构包括保护壳、旋转电机、转杆、回料铰刀、主齿轮、副齿轮和出料铰刀，保护壳上侧设置有旋转电机，旋转电机动力端设置有转杆，转杆外圈设置有回料铰刀，该专利的有益效果在于：通过设置回料机构，使未粉碎完全的秸秆废弃物通过筛网引导进入保护壳内，旋转电机通过联轴器带动转杆转动，带动回料铰刀进行转动，从而将未完全粉碎的秸秆废弃物传送回主辊轮上进行重新粉碎，直至完全粉碎，这种设计能够提高秸秆的粉碎效率，减少废弃物的产生，同时保护环境，提高经济效益；

3、然而该专利将秸秆粉碎成相同的大小，然而秸秆根据尺寸的不一样可以作用在不同的区域，并不需要粉碎成很小的尺寸，通常将秸秆粉碎成4个等级：5mm以下、5—10mm、10—20、20—30m以上，其中，5m以下的秸秆碎片可以作为腐熟堆肥的原料，5—10m的碎片可以作为秸秆覆盖料，10—20mm的碎片适合作为饲料添加剂，20—30mm以上的碎片可以作为秸秆填埋场的覆盖层，该专利适用范围小。

技术实现思路

1、本实用新型提出一种废弃秸秆资源回收利用装置，解决了相关技术中的适应范围小，分类缓慢问题。

2、本实用新型的技术方案如下：

3、一种废弃秸秆资源回收利用装置，包括支撑架和壳体，所述支撑架的顶部通过螺丝固定连接有破碎箱，所述破碎箱的内部转动安装有两个破碎轮，两个所述破碎轮的一端分别固定套设有主动齿轮和从动齿轮，所述支撑架的顶部安装有伺服电机，所述伺服电机的输出端通过联轴器连接有同轴设置的连杆，所述主动齿轮固定套设在所述连杆的外周面上，所述支撑架上设置有送料装置；

4、所述送料装置包括主动轮，所述主动轮固定套设在其中一个所述破碎轮的一端，所述支撑架的一侧焊接有两个对称布置的支撑杆，两个所述支撑杆的内部共同转动安装有主动辊，所述主动辊的一端焊接有横杆，所述横杆的外周面上固定套设有从动轮，所述支撑架上转动安装有从动辊，所述主动辊和所述从动辊的外周面上共同套设有传送带；

5、所述壳体的顶部通过螺丝固定连接有进料口，所述壳体的内部分别通过螺丝固定连接有细筛网和粗筛网，所述壳体的一侧通过螺丝固定连接有两个分级下料口，所述壳体的内部通过螺丝固定连接有底部出料口。

6、优选的，所述壳体的顶部安装有振动电机，所述壳体上通过螺丝固定连接有四个对称布置的安装架，所述安装架的底部连接有两个对称布置的弹簧，两个所述弹簧的另一端共同连接有底板，所述壳体上通过螺丝固定连接有四个对称布置的合页，四个所述合页的转动部共同通过螺丝固定连接有两个挡板，所述壳体的顶部安装有控制盒。

7、优选的，所述主动轮和所述从动轮的外周面上共同套设有皮带，所述主动齿轮和所述从动齿轮相啮合，所述皮带使得所述主动轮和所述从动轮可以同时转动。

8、优选的，所述主动齿轮的内部开设有圆槽，所述连杆的一端嵌套在所述圆槽的内部，所述破碎箱的内部开设有四个对称布置的通槽，两个所述破碎轮的两端分别转动安装在四个所述通槽的内部，所述圆槽使得所述连杆固定更加牢靠。

9、优选的，所述支撑杆的内部开设有横槽，所述主动辊转动安装在所述横槽的内部，所述支撑架的内部开设有转动槽，所述从动辊转动安装在所述转动槽的内部，所述横槽使得所述主动辊转动更加稳定。

10、优选的，所述振动电机和所述控制盒电性连接，所述底部出料口呈空腔结构，所述底部出料口的底壁呈倾斜状。

11、优选的，所述从动轮的内部开设有固定槽，所述横杆的一端嵌套在所述固定槽的内部，所述固定槽使得所述横杆固定更加牢靠。

12、优选的，所述主动轮的内部开设有限位槽，其中一个所述破碎轮的一端嵌套在所述限位槽的内部，所述限位槽使得所述破碎轮与主动轮连接更加牢固。

13、本实用新型的工作原理及有益效果为：

14、1、本实用新型中通过传送带、粗筛网等结构的设置，启动伺服电机以后，伺服电机带动破碎轮转动，将秸秆放入破碎轮之间将秸秆粉碎，同时传送带转动将粉碎好的秸秆传送至壳体内部，经过粗筛网和细筛网的筛分，分别从分级下料口和底部出料口中落下，进行统一收集处理，用途更加广泛。

15、2、本实用新型中通过振动电机、弹簧等结构的设置，启动振动电机以后，振动电机使壳体产生振动，弹簧可以使震动效果更好，粗筛网和细筛网跟随振动使秸秆筛分速度更快，并且可以防止粗筛网和细筛网堵塞。

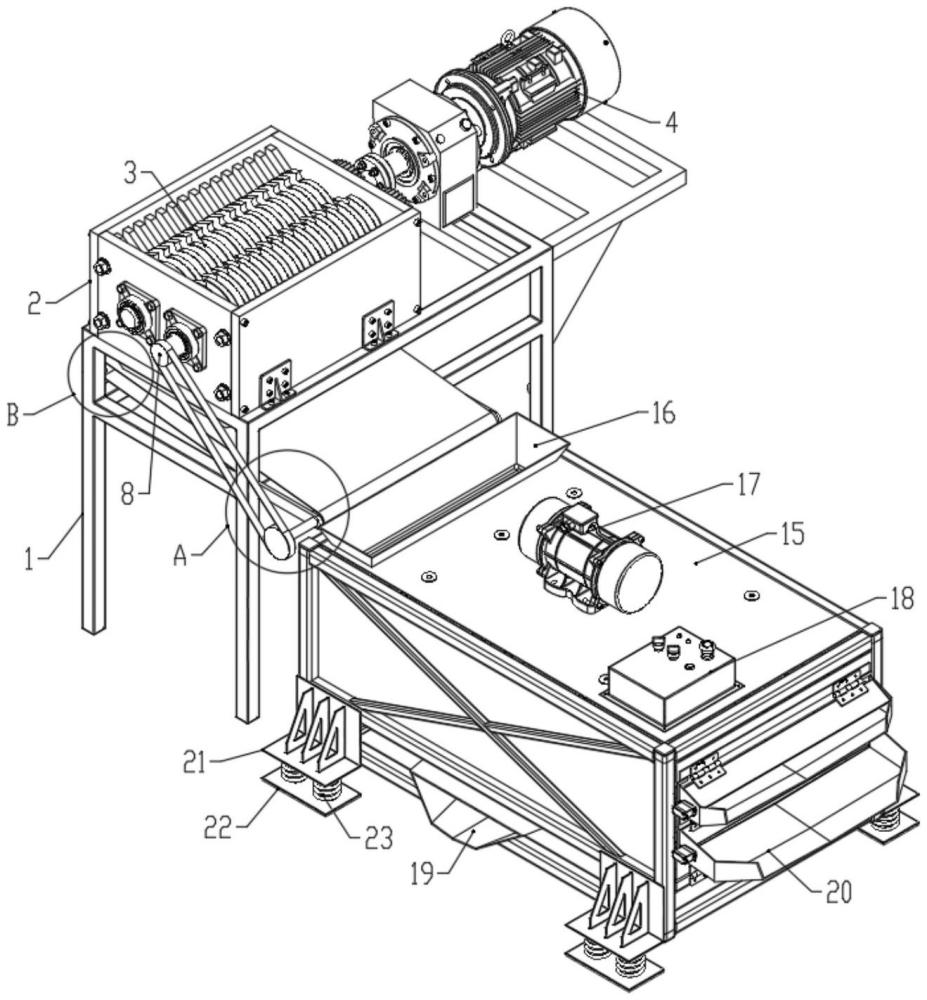

1.一种废弃秸秆资源回收利用装置，其特征在于，包括支撑架(1)和壳体(15)，所述支撑架(1)的顶部通过螺丝固定连接有破碎箱(2)，所述破碎箱(2)的内部转动安装有两个破碎轮(3)，两个所述破碎轮(3)的一端分别固定套设有主动齿轮(6)和从动齿轮(7)，所述支撑架(1)的顶部安装有伺服电机(4)，所述伺服电机(4)的输出端通过联轴器连接有同轴设置的连杆(5)，所述主动齿轮(6)固定套设在所述连杆(5)的外周面上，所述支撑架(1)上设置有送料装置；

2.根据权利要求1所述的一种废弃秸秆资源回收利用装置，其特征在于，所述壳体(15)的顶部安装有振动电机(17)，所述壳体(15)上通过螺丝固定连接有四个对称布置的安装架(21)，所述安装架(21)的底部连接有两个对称布置的弹簧(23)，两个所述弹簧(23)的另一端共同连接有底板(22)，所述壳体(15)上通过螺丝固定连接有四个对称布置的合页(26)，四个所述合页(26)的转动部共同通过螺丝固定连接有两个挡板(27)，所述壳体(15)的顶部安装有控制盒(18)。

3.根据权利要求1所述的一种废弃秸秆资源回收利用装置，其特征在于，所述主动轮(8)和所述从动轮(10)的外周面上共同套设有皮带(9)，所述主动齿轮(6)和所述从动齿轮(7)相啮合。

4.根据权利要求1所述的一种废弃秸秆资源回收利用装置，其特征在于，所述主动齿轮(6)的内部开设有圆槽，所述连杆(5)的一端嵌套在所述圆槽的内部，所述破碎箱(2)的内部开设有四个对称布置的通槽，两个所述破碎轮(3)的两端分别转动安装在四个所述通槽的内部。

5.根据权利要求1所述的一种废弃秸秆资源回收利用装置，其特征在于，所述支撑杆(11)的内部开设有横槽，所述主动辊(12)转动安装在所述横槽的内部，所述支撑架(1)的内部开设有转动槽，所述从动辊(14)转动安装在所述转动槽的内部。

6.根据权利要求2所述的一种废弃秸秆资源回收利用装置，其特征在于，所述振动电机(17)和所述控制盒(18)电性连接，所述底部出料口(19)呈空腔结构，所述底部出料口(19)的底壁呈倾斜状。

7.根据权利要求1所述的一种废弃秸秆资源回收利用装置，其特征在于，所述从动轮(10)的内部开设有固定槽，所述横杆的一端嵌套在所述固定槽的内部。

8.根据权利要求1所述的一种废弃秸秆资源回收利用装置，其特征在于，所述主动轮(8)的内部开设有限位槽，其中一个所述破碎轮(3)的一端嵌套在所述限位槽的内部。
