一种园林养护用树木防护支架的制作方法

本技术涉及园林，具体为一种园林养护用树木防护支架。

背景技术：

1、园林指特定培养的自然环境和游憩境域。在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林，在中国传统建筑中独树一帜，有重大成就的是古典园林建筑，通过地形、山水、建筑群、花木等作为载体衬托出人类主体的精神文化，因此需要一种园林养护用树木防护支架。

2、园林中有很多植被，树木也是其中的一种，操作人员在对树木进行防护工作时，常用到相对应的园林养护用树木防护支架，尽管现有的支架可以达到防护的目的，但在实际的实用过程中多需要人工先对树木进行固定，再通过支撑杆实现对树木的防护支撑效果，且树木的高度不一，需要根据不同高度的树木做不同的调节，可能会降低安装的效率。

技术实现思路

1、本实用新型的目的在于提供一种园林养护用树木防护支架，以解决上述背景技术中提出的园林中有很多植被，树木也是其中的一种，操作人员在对树木进行防护工作时，常用到相对应的园林养护用树木防护支架，尽管现有的支架可以达到防护的目的，但在实际的实用过程中多需要人工先对树木进行固定，再通过支撑杆实现对树木的防护支撑效果，且树木的高度不一，需要根据不同高度的树木做不同的调节，可能会降低安装的效率。

2、为实现上述目的，本实用新型提供如下技术方案：一种园林养护用树木防护支架，包括移动板与底板，所述移动板的表面开设有通槽，所述通槽的内部固定安装有圆杆，所述圆杆的表面两侧皆活动套接有滑块，所述滑块的一端皆铰接有活动杆，所述活动杆的一端铰接有顶板，所述底板的顶部固定安装有竖板，所述竖板的一端皆活动安装有移动杆，所述移动杆的一端固定安装有连接板，所述连接板的一端固定安装有位于移动杆之间的气压缸，所述气压缸的输出端与顶板的一端固定连接，所述滑块的另一端皆固定安装有连接块，且连接块的一端皆固定安装有夹板。

3、优选的，所述竖板的另一端皆固定安装有固定块，所述固定块之间转动安装有丝杆，所述竖板的另一端固定安装有位于固定块右侧的固定垛，所述固定垛之间固定安装有圆轴，且丝杆、圆轴与移动板活动连接。

4、优选的，所述固定块的顶部固定安装有电机，且电机的输出端贯穿固定块并与丝杆的顶部固定连接。

5、优选的，所述底板的顶部两侧皆开设有圆孔，且竖板的表面开设有方槽。

6、优选的，所述竖板的一端皆开设有滑槽，所述滑槽的内部皆固定安装有限位杆，所述限位杆的表面皆活动套接有滑套，所述滑套的外表面与滑槽的内表面活动连接，且滑套的一端与移动杆的一端固定连接。

7、优选的，所述夹板的一端皆固定安装有固定板，且固定板的表面皆开设有固定孔。

8、与现有技术相比，本实用新型的有益效果是：

9、该一种园林养护用树木防护支架，在进行日常使用的过程中，操作人员将底板固定于地面，与之同时树木会置于连接块与夹板之间，随之启动气压缸，气压缸的运行会带动顶板发生滑动，进而带动两个活动杆发生滑动，由于圆杆与滑块的限位作用，此时会带动滑块在通槽的内部发生相向运动，同时带动连接块与夹板发生相向运动，直至夹板的内表面达到树木的外表面，通过气压缸与夹板可自动对树木进行支撑固定，以达到防护的目的。

10、该一种园林养护用树木防护支架，在进行日常使用的过程中，操作人员启动电机，电机的运行会使得丝杆发生旋转，由于固定垛与圆轴的限位作用，此时会带动移动板在丝杆与圆轴的表面发生滑动，进而调整移动板的高度，通过设置的电机与移动板可自动调节固定机构的高度，满足不同高度树木的防护要求，增加其实用性。

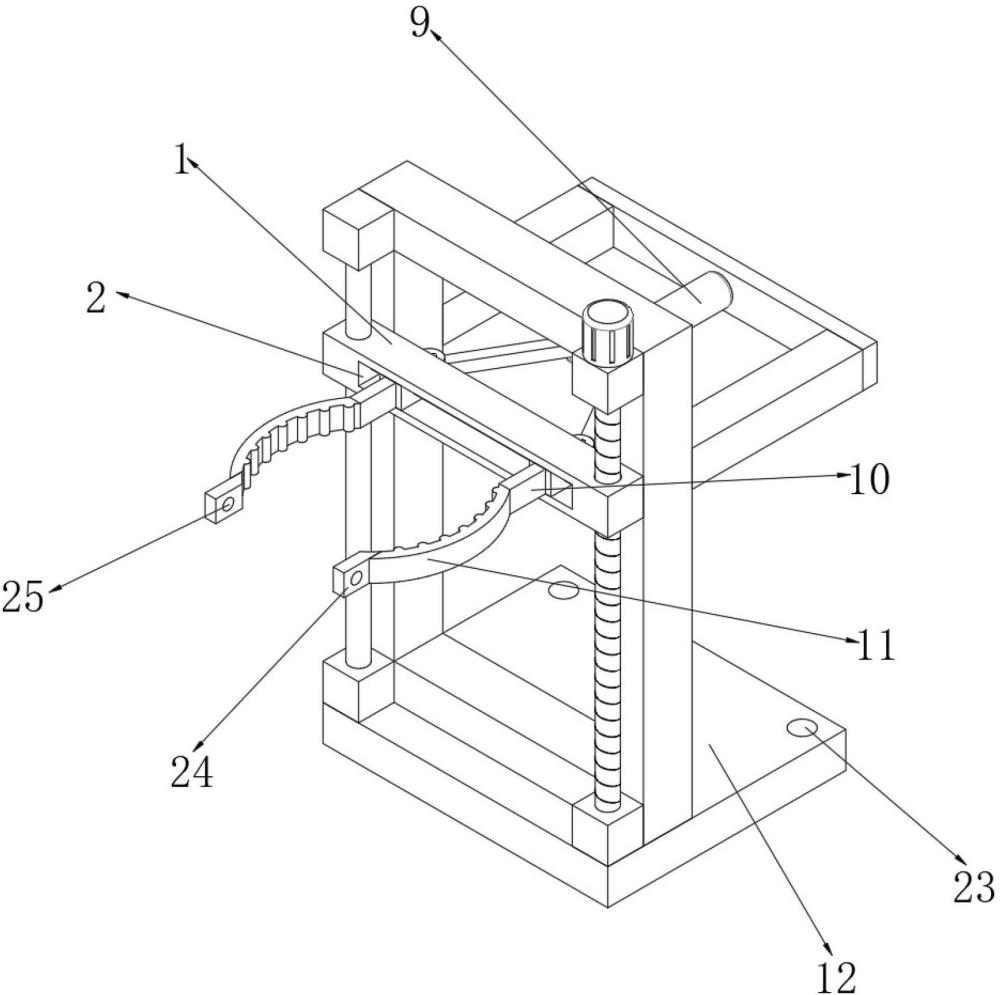

1.一种园林养护用树木防护支架，包括移动板（1）与底板（12），其特征在于：所述移动板（1）的表面开设有通槽（2），所述通槽（2）的内部固定安装有圆杆（3），所述圆杆（3）的表面两侧皆活动套接有滑块（4），所述滑块（4）的一端皆铰接有活动杆（5），所述活动杆（5）的一端铰接有顶板（6），所述底板（12）的顶部固定安装有竖板（13），所述竖板（13）的一端皆活动安装有移动杆（7），所述移动杆（7）的一端固定安装有连接板（8），所述连接板（8）的一端固定安装有位于移动杆（7）之间的气压缸（9），所述气压缸（9）的输出端与顶板（6）的一端固定连接，所述滑块（4）的另一端皆固定安装有连接块（10），且连接块（10）的一端皆固定安装有夹板（11）。

2.根据权利要求1所述的一种园林养护用树木防护支架，其特征在于：所述竖板（13）的另一端皆固定安装有固定块（15），所述固定块（15）之间转动安装有丝杆（16），所述竖板（13）的另一端固定安装有位于固定块（15）右侧的固定垛（18），所述固定垛（18）之间固定安装有圆轴（19），且丝杆（16）、圆轴（19）与移动板（1）活动连接。

3.根据权利要求2所述的一种园林养护用树木防护支架，其特征在于：所述固定块（15）的顶部固定安装有电机（17），且电机（17）的输出端贯穿固定块（15）并与丝杆（16）的顶部固定连接。

4.根据权利要求1所述的一种园林养护用树木防护支架，其特征在于：所述底板（12）的顶部两侧皆开设有圆孔（23），且竖板（13）的表面开设有方槽（14）。

5.根据权利要求1所述的一种园林养护用树木防护支架，其特征在于：所述竖板（13）的一端皆开设有滑槽（20），所述滑槽（20）的内部皆固定安装有限位杆（21），所述限位杆（21）的表面皆活动套接有滑套（22），所述滑套（22）的外表面与滑槽（20）的内表面活动连接，且滑套（22）的一端与移动杆（7）的一端固定连接。

6.根据权利要求1所述的一种园林养护用树木防护支架，其特征在于：所述夹板（11）的一端皆固定安装有固定板（24），且固定板（24）的表面皆开设有固定孔（25）。
