一种果树种植架的制作方法

本技术涉及果树种植，具体为一种果树种植架。

背景技术：

1、在果树栽培技术中，果树枝条与垂直方向的夹角，称为垂直角度，垂直角度在30°以内的称为直立或不开张，40-60°为半开张，60-80°为开张或垂直角度大，90°左右为水平，垂直角度大于90°时称为下垂。垂直角度的大小与顶端优势有密切关系，从而影响到枝条的生长势、枝量、枝类，因此，为保证果树的生长发育，在种植果树时需要保持竖直状态。

2、目前，种植果树时，通常是使用木棍或铁棍等材料作为支架来对果树进行支撑，以防止其倒伏或弯曲，但是由于木棍和铁棍本身的结构需要与地面进行抵触，导致稳固性较差，进而导致对果树的支撑效果较差。

3、由此，提出一种果树种植架，可对果树进行夹持，夹持点随着果树的生长进行上升，夹持点的升降通过伸缩结构完成，可进行竖直升降，支撑效果更好。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种果树种植架，目的是解决上述问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种果树种植架，包括底座，还包括：

4、伸缩杆，其固定连接于底座的上端，可进行伸缩调节；

5、活动板，其固定连接于伸缩杆的上端；

6、两组夹持组件，其滑动连接于夹持组件的内部，对果树进行夹持；

7、驱动组件，其安装在活动板的内部并与夹持组件相连接，对夹持组件的滑动进行调节。

8、优选的，所述底座的内部贯穿有四组插杆，便于将底座进行固定。

9、优选的，所述伸缩杆还包括定位套管、第一活动杆和第二活动杆，定位套管固定连接于底座的上端，第一活动杆的内部滑动连接有定位套管，第一活动杆的内部滑动连接有第二活动杆。

10、优选的，所述夹持组件还包括活动架、夹板和防滑垫，活动架滑动连接于活动板的内部，活动架的外端固定连接有夹板，夹板的外侧粘接有防滑垫。

11、优选的，所述防滑垫设置为齿状结构，便于药液穿过。

12、优选的，所述驱动组件还包括双出轴电机和两组调节杆，双出轴电机安装在活动板的内部，双出轴电机的输出轴与调节杆相连接，调节杆转动连接于活动板的内部。

13、优选的，所述调节杆与活动架螺纹连接。

14、优选的，所述夹板的内部安装有洒药组件，对果树进行药液喷洒。

15、优选的，所述洒药组件还包括储存腔、输液管、喷头和送液管，储存腔开设在夹板的内部，储存腔分别与输液管和送液管呈连通设置，且输液管固定连接于夹板的上端，送液管固定连接于夹板的下端，输液管的出水口连接有喷头。

16、与现有技术相比，本实用新型具备以下有益效果：

17、本实用新型提供的一种果树种植架，可通过夹持组件对果树进行夹持，在果树进行生长时可带动夹持组件整体进行上升，夹持组件的升降通过伸缩杆完成，以保持果树在生长时带动夹持组件整体进行上升，通过伸缩杆的数值上升和夹持组件对果树的夹持保持果树的竖直生长。

18、夹持组件上还安装有洒药组件，可通过洒药组件对果树进行药液喷洒，防止果树的病虫害，以保持果树的健康生长。

1.一种果树种植架，包括底座(1)，其特征在于，还包括：

2.根据权利要求1所述的一种果树种植架，其特征在于，所述底座(1)的内部贯穿有四组插杆(11)，便于将底座(1)进行固定。

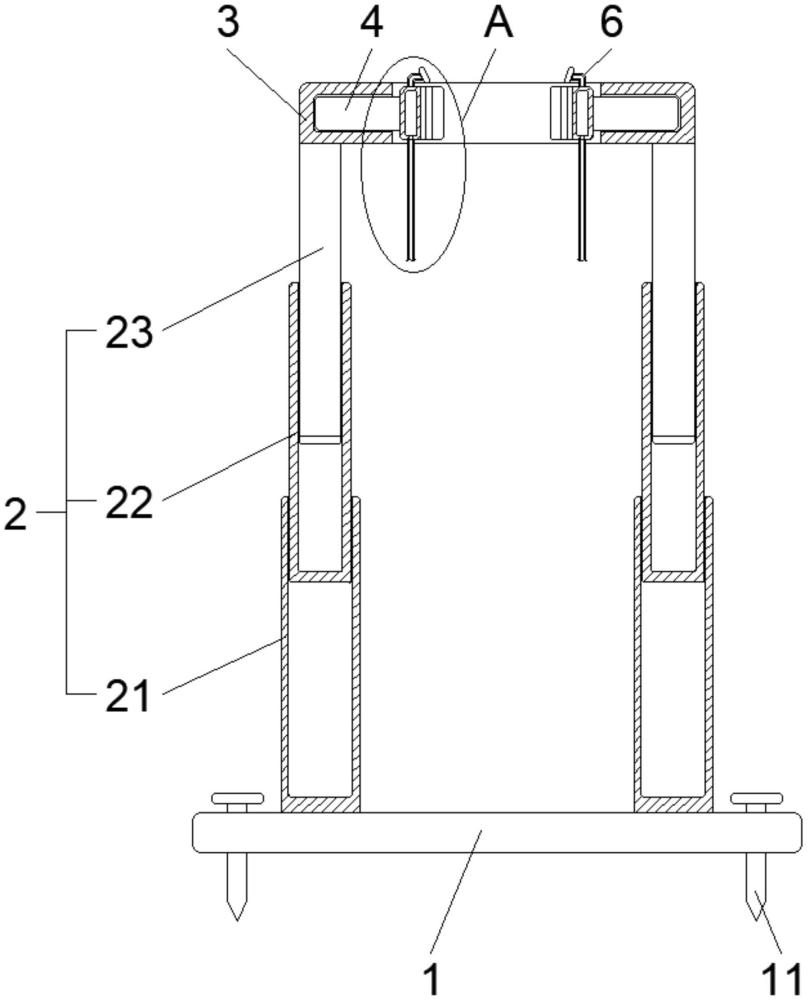

3.根据权利要求1所述的一种果树种植架，其特征在于，所述伸缩杆(2)还包括定位套管(21)、第一活动杆(22)和第二活动杆(23)，定位套管(21)固定连接于底座(1)的上端，第一活动杆(22)的内部滑动连接有定位套管(21)，第一活动杆(22)的内部滑动连接有第二活动杆(23)。

4.根据权利要求1所述的一种果树种植架，其特征在于，所述夹持组件(4)还包括活动架(41)、夹板(42)和防滑垫(43)，活动架(41)滑动连接于活动板(3)的内部，活动架(41)的外端固定连接有夹板(42)，夹板(42)的外侧粘接有防滑垫(43)。

5.根据权利要求4所述的一种果树种植架，其特征在于，所述防滑垫(43)设置为齿状结构，便于药液穿过。

6.根据权利要求1所述的一种果树种植架，其特征在于，所述驱动组件(5)还包括双出轴电机(51)和两组调节杆(52)，双出轴电机(51)安装在活动板(3)的内部，双出轴电机(51)的输出轴与调节杆(52)相连接，调节杆(52)转动连接于活动板(3)的内部。

7.根据权利要求6所述的一种果树种植架，其特征在于，所述调节杆(52)与活动架(41)螺纹连接。

8.根据权利要求4所述的一种果树种植架，其特征在于，所述夹板(42)的内部安装有洒药组件(6)，对果树进行药液喷洒。

9.根据权利要求8所述的一种果树种植架，其特征在于，所述洒药组件(6)还包括储存腔(61)、输液管(62)、喷头(63)和送液管(64)，储存腔(61)开设在夹板(42)的内部，储存腔(61)分别与输液管(62)和送液管(64)呈连通设置，且输液管(62)固定连接于夹板(42)的上端，送液管(64)固定连接于夹板(42)的下端，输液管(62)的出水口连接有喷头(63)。
