一种辅助生殖实验室的胚胎冷冻转运装置的制作方法

本发明涉及胚胎冷冻转运，尤其涉及一种辅助生殖实验室的胚胎冷冻转运装置。

背景技术：

1、在辅助生殖实验室的日常工作中，胚胎冷冻转运过程是非常受重视的，这一环节是重中之重，关系到胚胎的存活率以及生育家庭的幸福。尤其是在实验室进行体外受精-胚胎移植操作时，常常需要将一些已经受精完成的并等待移植的胚胎从从操作室送至存储室，这一过程是至关重要的，稍有不慎则会使得辅助生殖过程前功尽弃。

2、由于胚胎需要持续处于冷冻环境中以保持其存活性，所以胚胎转移过程需要有液氮盒进行低温冷藏。而目前主要的胚胎转移过程仍是工作人员将装有胚胎的液氮盒装置进行运送，但是在该过程中，液氮会持续蒸发，并且，稍有不慎，在运输过程中可能会导致液氮盒中的液氮喷洒或溢出，无法保证胚胎的安全性与温度环境的稳定性，甚至可能对实验室环境造成一定的损失。同时，在运送胚胎的过程中，持续出现的液氮冷气会对工作人员产生一定的危险性，可能造成工作人员的手被冻伤，而且人工运输单次携带数量有限，运输效率较低。

技术实现思路

1、为了克服上述现有技术所述的至少一个缺陷，本发明提供一种辅助生殖实验室的胚胎冷冻转运装置，其可解决人工运输单次携带数量有限，运输效率较低的问题。

2、本发明为解决其问题所采用的技术方案是：

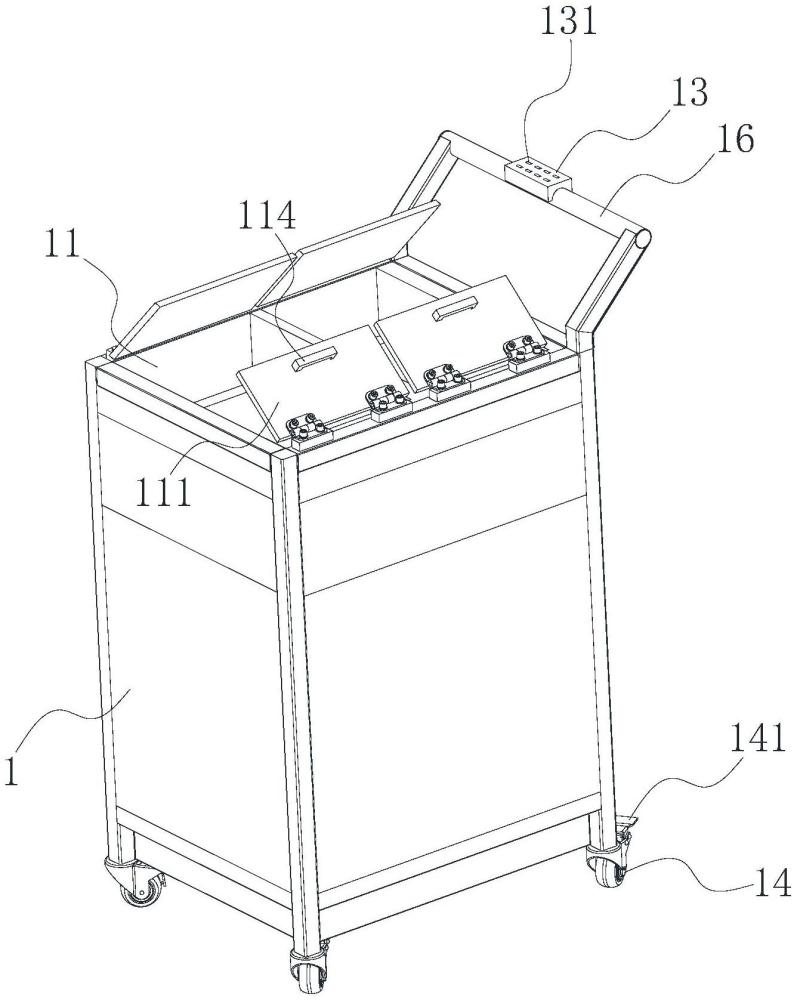

3、一种辅助生殖实验室的胚胎冷冻转运装置，包括柜体，所述柜体包括：

4、转运槽，所述转运槽为一侧开口的槽体，所述转运槽设有盖体和冷源通孔，所述盖体设于所述转运槽的开口侧，所述冷源通孔设于所述转运槽的侧壁或底壁；

5、冷源柜，所述冷源柜用于存放液氮罐，所述液氮罐与所述冷源通孔连通；

6、控制面板；

7、万向轮，所述万向轮设于所述柜体的底部；

8、其中，所述转运槽设有n个，所述液氮罐与所述冷源通孔连通的管道之间设有电磁阀，所述电磁阀具有一个入口和n个出口，一个所述入口与所述液氮罐连通，n个所述出口分别与n个所述转运槽的冷源通孔连通，所述控制面板与所述电磁阀电性连接，用于控制所述电磁阀的n个出口的开关。

9、通过采用上述方案，柜体设有多个转运槽，可以同时运送大量的胚胎，多个转运槽单独供液氮，也可满足在少量胚胎的运送时的液氮节约，使用者只需要控制柜体，降低使用者手部被冻伤的风险。

10、进一步地，所述转运槽的开口侧为所述柜体的顶部。

11、通过采用上述方案，方便胚胎的装载。

12、进一步地，所述柜体一侧上部设有倾斜向上的第一把手。

13、通过采用上述方案，方便使用者在柜体运动过程中的控制，同时增加使用者手部和液氮的距离，降低被冻伤的风险。

14、进一步地，所述控制面板装配于第一把手。

15、通过采用上述方案，方便使用者操作控制面板，同时在加装显示屏后，方便显示屏的查看。

16、进一步地，所述电磁阀与所述液氮罐连通的管道之间设有电泵，所述电泵一端与所述液氮罐连通，另一端与所述电磁阀的入口连通。

17、通过采用上述方案，方便控制液氮的供应量。

18、进一步的，所述柜体设有加速度传感器与蜂鸣器，所述加速度传感器和所述蜂鸣器均与控制面板电性连接，以用于监测柜体的加速度并进行超速警报。

19、通过采用上述方案，方便对柜体运送过程中加速度的监测，当加速度过高时，蜂鸣器提醒使用者控制速度，以防柜体的倾倒和液氮的洒出。

20、进一步地，所述控制面板设有显示屏，所述显示屏与所述控制面板电性连接。

21、通过采用上述方案，将加速度可视化，相较于蜂鸣器的提醒，可视化的加速度方便使用者更好的预防柜体的倾倒和液氮的洒出。

22、进一步地，所述转运槽内设有温度传感器，所述温度传感器与所述控制面板电性连接，用于监测转运槽内温度

23、通过采用上述方案，监测转运槽内的温度，同时通过显示屏显示出来，方便使用者在运送过程中进行温度上的把控。

24、进一步地，所述柜体设有动力柜，所述电泵装配于所述动力柜中。

25、通过采用上述方案，方便整体管线的安装与维护。

26、进一步地，所述蜂鸣器设于所述控制面板内。

27、通过采用上述方案，提高使用者的感知，提醒使用者平稳的运送。

28、综上所述，本发明提供的一种辅助生殖实验室的胚胎冷冻转运装置具有如下技术效果：

29、1.采用柜体转运，柜体设有多个转运槽，兼具单次大运量转运和小运量运输的液氮节约；

30、2.采用柜体转运，同时设置第一把手，增加了使用者距离液氮的距离，极大的降低了使用者被液氮冻伤的可能。

31、3.设置加速度传感器和蜂鸣器来提醒使用者平稳转运，降低柜体的倾倒和液氮的洒出的可能。

1.一种辅助生殖实验室的胚胎冷冻转运装置，包括柜体，其特征在于，所述柜体包括：

2.根据权利要求1所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述转运槽的开口侧为所述柜体的顶部。

3.根据权利要求2所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述柜体一侧上部设有倾斜向上的第一把手。

4.根据权利要求3所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述控制面板装配于第一把手。

5.根据权利要求4所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述电磁阀与所述液氮罐连通的管道之间设有电泵，所述电泵一端与所述液氮罐连通，另一端与所述电磁阀的入口连通。

6.根据权利要求5所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述柜体设有加速度传感器与蜂鸣器，所述加速度传感器和所述蜂鸣器均与控制面板电性连接，以用于监测柜体的加速度并进行超速警报。

7.根据权利要求6所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述控制面板设有显示屏，所述显示屏与所述控制面板电性连接。

8.根据权利要求7所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述转运槽内设有温度传感器，所述温度传感器与所述控制面板电性连接，用于显示转运槽内温度。

9.根据权利要求5-8任一项所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述柜体设有动力柜，所述电泵装配于所述动力柜中。

10.根据权利要求6-8任一项所述的一种辅助生殖实验室的胚胎冷冻转运装置，其特征在于，所述蜂鸣器设于所述控制面板内。
