一种用于绿篱机辅助作业的设备的制作方法

本技术涉及绿篱机辅助作业设备，具体是指一种用于绿篱机辅助作业的设备。

背景技术：

1、绿篱修剪机主要作用于绿篱整形的修剪，分单面刀片和双面刀片两款，常用的是汽油绿篱机，重量约在6kg左右。绿篱机操作者依靠胳膊和肩膀的力量控制作业，由于机身自身的重量，操作者作业十五分钟左右胳膊和肩膀肌肉酸痛反应开始明显，长时间的手持绿篱机作业会出现胳膊肌肉酸胀、发抖、腰酸等现象，给工作人员的身体造成了不适，从而造成了工作人员的工作效率低下。

2、因此，一种用于绿篱机辅助作业的设备成为整个社会亟待解决的问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供的技术方案为：一种用于绿篱机辅助作业的设备，包括三角帆支架，在所述三角帆支架上固定有背带，其特征在于，所述三角帆支架的后侧设置有拉力平衡器，所述拉力平衡器上连接有钢丝挂绳，在所述三角帆支架的顶端设置有导向轮，所述拉力平衡器上的钢丝挂绳经过导向轮导向，以用于固定绿篱机。

2、进一步地，所述三角帆支架的后侧设置有钢管，所述拉力平衡器上的钢丝挂绳穿过钢管，由钢管顶端伸出连接在导向轮上。

3、进一步地，所述背带包括用于肩部固定的第一固定带和用于腰部固定的第二固定带，所述第一固定带的两端通过卡扣连接固定在第二固定带上，所述第二固定带的两端通过卡扣连接在一起。

4、实用新型与现有技术相比的优点在于：

5、本实用新型根据需要将支架设计为三角风帆的形状，采用背带将支架背起，通过拉力平衡器上的钢丝挂绳将绿篱机进行固定，从而利用了杠杆原理平衡负重，解决了现有技术中由于长时间手持操作造成的腰酸背疼等问题，采用上述技术方案，减轻了工作人员的工作强度，提升了绿篱修剪的效率，还可以通过上述支架以及拉力平衡器的结构，增加了绿篱机在操作过程中的平稳性能。

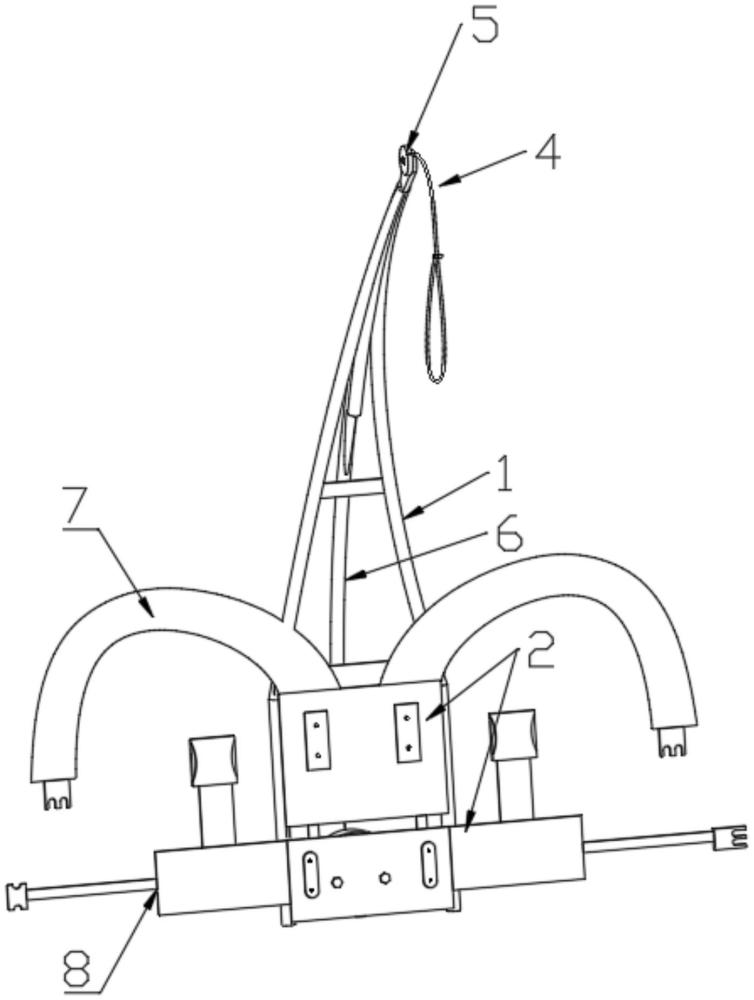

1.一种用于绿篱机辅助作业的设备，包括三角帆支架(1)，在所述三角帆支架(1)上固定有背带(2)，其特征在于，所述三角帆支架(1)的后侧设置有拉力平衡器(3)，所述拉力平衡器(3)上连接有钢丝挂绳(4)，在所述三角帆支架(1)的顶端设置有导向轮(5)，所述拉力平衡器(3)上的钢丝挂绳(4)经过导向轮(5)导向，以用于固定绿篱机。

2.根据权利要求1所述的一种用于绿篱机辅助作业的设备，其特征在于：所述三角帆支架(1)的后侧设置有钢管(6)，所述拉力平衡器(3)上的钢丝挂绳(4)穿过钢管(6)，由钢管(6)顶端伸出连接在导向轮(5)上。

3.根据权利要求1所述的一种用于绿篱机辅助作业的设备，其特征在于：所述背带(2)包括用于肩部固定的第一固定带(7)和用于腰部固定的第二固定带(8)，所述第一固定带(7)的两端通过卡扣连接固定在第二固定带(8)上，所述第二固定带(8)的两端通过卡扣连接在一起。

4.根据权利要求1或2或3所述的一种用于绿篱机辅助作业的设备，其特征在于：所述三角帆支架(1)包括两组直管(9)和两组圆弧管(10)，两组圆弧管(10)设置在两组直管(9)的上方，所述导向轮(5)安装在两组圆弧管(10)的顶端。

5.根据权利要求4所述的一种用于绿篱机辅助作业的设备，其特征在于：所述直管(9)之间设置有固定背板(11)，以用于第一固定带(7)的安装固定。
