一种水利工程用水渠除草装置的制作方法

本技术涉及水利工程领域，尤其涉及一种水利工程用水渠除草装置。

背景技术：

1、水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，也称为水工程，水利工程需要修建坝、堤、溢洪道、水闸、进水口、渠道、渡漕、筏道、鱼道等不同类型的水工建筑物，以实现其目标。

2、现有的水利工程水渠在修建完成后，投入使用一段时间后，水渠的斜坡上容易长出杂草，若不及时进行清理，大量的杂草会蔓延到水渠内，会阻挡水的流动性，现有的清理方式大多是靠人工来进行清理，工作人员长时间的弯腰对杂草进行割除，会对工作人员的腰部造成不可逆的损伤。

3、因此我们需要研发一种可代替人工的水利工程用水渠除草装置。

技术实现思路

1、为了克服现有的清理方式大多是靠人工来进行清理，工作人员长时间的弯腰对杂草进行割除，会对工作人员的腰部造成不可逆的损伤的缺点，本实用新型提供一种可代替人工的水利工程用水渠除草装置。

2、本实用新型的技术方案为：一种水利工程用水渠除草装置，包括有安装壳、安装杆、安装板、转筒、安装块、导杆、万向轮、移动块、第一电机和切割刀，安装壳的顶部安装有安装杆，安装壳的左部安装有两个安装板，两个安装板的内侧设有多个内齿，两个安装板的内侧设有转筒，转筒的两侧设有多个外齿，内齿和外齿啮合，转筒的左部安装有安装块，安装块的左部安装有导杆，导杆的下部两端安装有万向轮，安装壳的底部右侧安装有两个万向轮，导杆上滑动式设有移动块，移动块的内部安装有第一电机，第一电机的输出轴上连接有切割刀。

3、进一步说明，还包括有推杆，安装杆的上部安装有推杆。

4、进一步说明，推杆的两侧套设有防滑套，防滑套的材质为橡胶材质。

5、进一步说明，还包括有抽屉，安装壳的中部滑动式设有抽屉。

6、进一步说明，还包括有第二电机和往复丝杆，安装块的内部安装有第二电机，第二电机的输出轴上连接有往复丝杆，往复丝杆贯穿导杆的两端，移动块和往复丝杆滑动式连接。

7、进一步说明，还包括有移动杆、旋转把手和弹簧，安装板和转筒的中部滑动式设有移动杆，移动杆前部转动式设旋转把手，移动杆上套设有弹簧，弹簧的两端分别连接在两个安装板的内侧。

8、本实用新型的有益效果为：1、本实用新型通过工作人员启动第一电机，第一电机上的输出轴转动带动切割刀旋转，工作人员再启动第二电机，第二电机的输出轴转动带动往复丝杆转动，使移动块在往复丝杆上进行往返移动，工作人员推动着整个装置在水渠旁移动，高速旋转的切割刀会对杂草进行切割，达到了水渠除草装置可代替人工进行除草的效果。

9、2、本实用新型通过转动旋转把手往右侧旋转，旋转把手变成横向状态，弹簧拉伸，推动两侧安装板的左端往外侧弯曲，使外齿脱离外齿，移动杆会往后移动一小段距离，工作人员手持推杆将整个装置推动至水渠旁，转筒往左的部分往下转动与斜坡平行时，再转动旋转把手复位，会拉动移动杆会往前移动一小段距离，带动后部的安装板往前移动一小段距离，旋转把手会将前部的安装板往后移动一小段距离，弹簧压缩，直至两个安装板复位，将转筒卡住，到达了水渠除草装置可调节角度的效果。

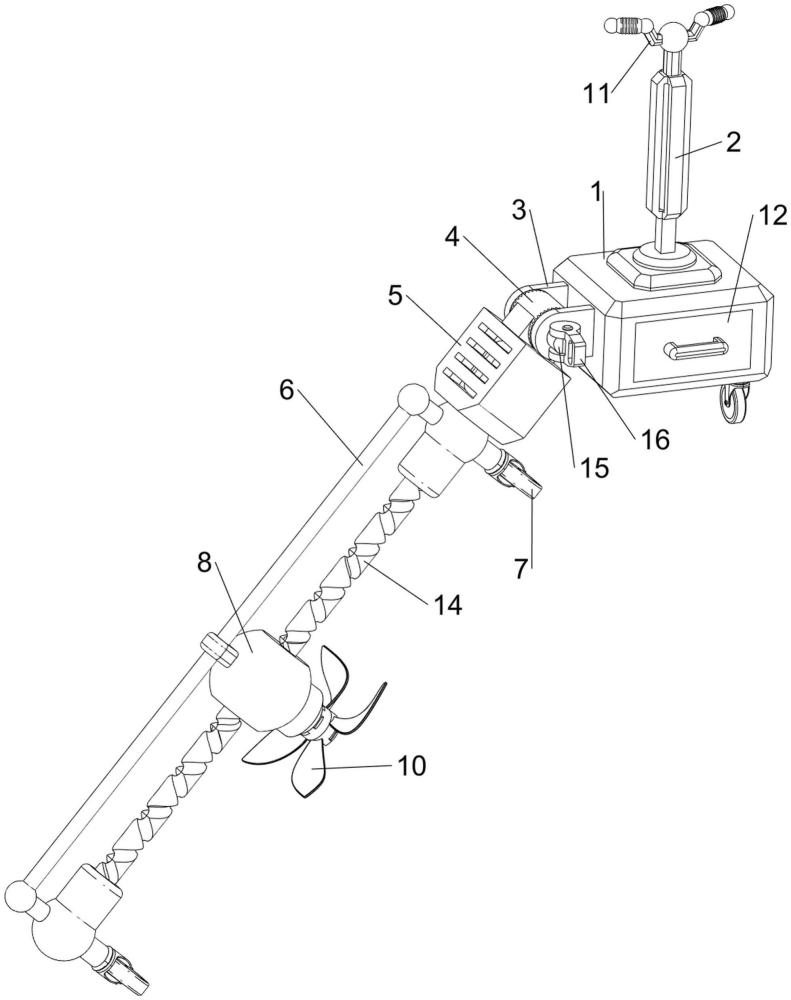

1.一种水利工程用水渠除草装置，其特征是：包括有安装壳(1)、安装杆(2)、安装板(3)、转筒(4)、安装块(5)、导杆(6)、万向轮(7)、移动块(8)、第一电机(9)和切割刀(10)，安装壳(1)的顶部安装有安装杆(2)，安装壳(1)的左部安装有两个安装板(3)，两个安装板(3)的内侧设有多个内齿，两个安装板(3)的内侧设有转筒(4)，转筒(4)的两侧设有多个外齿，内齿和外齿啮合，转筒(4)的左部安装有安装块(5)，安装块(5)的左部安装有导杆(6)，导杆(6)的下部两端安装有万向轮(7)，安装壳(1)的底部右侧安装有两个万向轮(7)，导杆(6)上滑动式设有移动块(8)，移动块(8)的内部安装有第一电机(9)，第一电机(9)的输出轴上连接有切割刀(10)。

2.按照权利要求1所述的一种水利工程用水渠除草装置，其特征是：还包括有推杆(11)，安装杆(2)的上部安装有推杆(11)。

3.按照权利要求2所述的一种水利工程用水渠除草装置，其特征是：推杆(11)的两侧套设有防滑套，防滑套的材质为橡胶材质。

4.按照权利要求1所述的一种水利工程用水渠除草装置，其特征是：还包括有抽屉(12)，安装壳(1)的中部滑动式设有抽屉(12)。

5.按照权利要求1所述的一种水利工程用水渠除草装置，其特征是：还包括有第二电机(13)和往复丝杆(14)，安装块(5)的内部安装有第二电机(13)，第二电机(13)的输出轴上连接有往复丝杆(14)，往复丝杆(14)贯穿导杆(6)的两端，移动块(8)和往复丝杆(14)滑动式连接。

6.按照权利要求1所述的一种水利工程用水渠除草装置，其特征是：还包括有移动杆(15)、旋转把手(16)和弹簧(17)，安装板(3)和转筒(4)的中部滑动式设有移动杆(15)，移动杆(15)前部转动式设旋转把手(16)，移动杆(15)上套设有弹簧(17)，弹簧(17)的两端分别连接在两个安装板(3)的内侧。
