一种青少年运动增速保健鞋垫的制作方法

本发明涉及一种鞋垫，特别涉及一种青少年运动增速保健鞋垫。

背景技术：

对于青少年穿鞋来说，不但关系到穿着的舒适性，而且对脚部的舒适、卫生、全身的血液循环，特别是对足部及身体的发育都起着关键作用。长期以来，为促进青少年足部健康成长、运动增速，设计人员致力于不断改善运动鞋的舒适性、运动增速性和保健性，但却往往容易忽视对鞋垫的研究设计。青少年在穿鞋时，通常塞入的是传统鞋垫，传统鞋垫的结构是多层布料缝制而成或者是多层皮革压制而成，其具有一定的柔软度和缓冲减震作用，基本符合普通人平常散步、运动穿鞋的需求，但是对于青少年穿鞋来说，则具有如下缺点：其一、传统鞋垫与足底的硬度差异较大，太硬和太软的鞋垫都不适合青少年足部成长；其二、传统鞋垫在使用时，脚与鞋垫贴合不稳，运动时脚在鞋内易滑动，难以实现运动增速；其三、减震、护足作用较差，运动时，脚底冲击力大，传统鞋垫难以吸收行走、运动过程中对足部骨骼产生的冲击力，难以保护足底骨骼、踝关节和膝关节；其四、传统鞋垫对足弓部无作用，无法缓解足部疲劳，不能改善青少年扁平足的问题；其五、传统鞋垫排汗排气效果差，鞋内易潮湿变滑变臭。

技术实现要素：

本发明要解决的技术问题是针对上述现有技术的不足，提供一种青少年运动增速保健鞋垫，该鞋垫与足底的硬度差异小，适合青少年足部成长，鞋垫与脚贴合稳固、不易滑动，能实现运动增速，减震、护足作用强，能缓解运动、行走、站立所产生的受力疲劳，有效改善扁平足，排汗排气效果好。

为解决上述技术问题，本发明的技术方案是：一种青少年运动增速保健鞋垫，包括鞋垫本体，所述鞋垫本体从上至下依次包括第一竹炭纤维层、第一聚氨酯泡绵层、减震垫层、第二聚氨酯泡绵层及第二竹炭纤维层；所述减震垫层包括第一减震垫及第二减震垫，其中，所述第一减震垫设置在对应于人体足部前掌内侧及足弓部内侧的位置，对应于人体足趾部及足跟部的位置缺失；所述第二减震垫设置在对应于人体足部前掌外侧及足弓部外侧的位置，对应于人体足趾部的位置缺失；所述第一减震垫与第二减震垫之间具有贯通于鞋垫前端至鞋垫后端的沟槽，所述第一减震垫与第二减震垫分别往上顶起第一聚氨酯泡绵层，再通过第一聚氨酯泡绵层顶起第一竹炭纤维层，鞋垫本体的上侧形成对应于第一减震垫的前掌内侧凸起区、足弓部内侧凸起区、足趾部下凹区及足根部下凹区，鞋垫本体的上侧形成对应于第二减震垫的前掌外侧凸起区及足弓部外侧凸起区，鞋垫本体的上侧形成对应于所述沟槽的下凹带，所述足弓部内侧凸起区高于前掌内侧凸起区。

作为对本发明的进一步阐述：

优选地，所述第一竹炭纤维层的厚度为0.5～1.0mm，所述第一聚氨酯泡绵层的厚度为1.5～5.5mm，所述第一减震垫对应于人体足部前掌内侧的位置的厚度为2.0～5.5mm，所述第一减震垫对应于人体足弓部内侧的位置的厚度为4.5～12.5mm，所述第二减震垫的厚度为2.0～5.5mm，所述第二聚氨酯泡绵层的厚度为2.0～8.0mm，所述第二竹炭纤维层的厚度为0.5～1.0mm。

优选地，从鞋垫本体的前端至后端，依次包括鞋垫前掌、鞋垫中腰及鞋垫后跟，其中，所述鞋垫中腰及鞋垫后跟均设置有往上翘起的外缘。

所述第一竹炭纤维层和第二竹炭纤维层为相同配方和制备方法，均包括如下重量份的组分：沉香树皮纤维5-10份、纳米竹炭纤维60-90份、醋酯纤维0.1-5份、锦纶棉1-5份、羟丙基纤维素1-3份、丙三醇0.1-1份、壳聚糖季胺盐0.1-0.5份、甲壳素0.5-2份、香附子粉1-3份。

优选地，所述第一竹炭纤维层和第二竹炭纤维层包括如下重量份的组分：沉香树皮纤维6-10份、纳米竹炭纤维80-90份、醋酯纤维1-5份、锦纶棉2-4份、羟丙基纤维素1-3份、丙三醇0.1-1份、壳聚糖季胺盐0.1-0.4份、甲壳素1-2份、香附子粉1-3份。

所述第一竹炭纤维层和第二竹炭纤维层包括如下重量份的组分：沉香树皮纤维8份、纳米竹炭纤维82份、醋酯纤维2份、锦纶棉3份、羟丙基纤维素2份、丙三醇0.6份、壳聚糖季胺盐0.2份、甲壳素1.2份、香附子粉2份。

所述减震垫层由热塑原料制得，所述热塑原料包括:tpu80-90重量份；增韧剂2-5重量份；偶联剂5-10重量份；纳米银抗菌剂3-5重量份。

所述增韧剂为马来酸酐接枝高分子弹性体，选自poe-g-mah、epdm-g-mah、tpu-g-mah、sebs-g-mah、nbr-g-mah中的一种。

偶联剂为苯乙烯-丙烯腈-甲基丙烯酸水甘油酯。

所述的减震垫层，其制备方法为：1）通过注塑工艺将热塑原料注入注塑模具，热塑原料冷却后在注塑模具的两个成型空间内分别形成一减震垫上片和一减震垫下片，减震垫上片和减震垫下片分别成型有可根据不同运动项目的脚底部受力点来进行设计变更的外观具有多变性的支撑结构；2）开启模具，将制作好的减震垫上片和减震垫下片脱模；3）在减震垫上片或减震垫下片加上气嘴；4）将减震垫上片和减震垫下片对齐，并且与气嘴一并用高周波热熔缝合；5）剪裁边角料；制得所述的减震垫层。

本发明的有益效果是：其一、本发明的竹炭纤维层与足底皮肤的硬度差异较小，会令青少年感到足部很舒服，并且结合第一聚氨酯泡绵层和第二聚氨酯泡绵层，能令整个鞋垫硬度适中，有利于青少年足部成长；其二、本发明通过第一减震垫及第二减震垫往上顶起第一聚氨酯泡绵层，再通过第一聚氨酯泡绵层顶起第一竹炭纤维层，使鞋垫本体的上侧形成前掌内侧凸起区、足弓部内侧凸起区、足趾部下凹区、足根部下凹区、前掌外侧凸起区、足弓部外侧凸起区、下凹带，使青少年脚趾具有抓地力，鞋垫与脚贴合稳固、不易滑动，能实现运动增速；其三、减震、护足，由于第一减震垫及第二减震垫的作用，使鞋垫弹性好，硬度适中，可有效吸收行走、运动过程中对足部骨骼产生的冲击力，保护足底骨骼、踝关节和膝关节；其四、足弓部内侧凸起区能贴合足部足弓，能缓解足部疲劳，改善青少年扁平足的问题；其五、竹炭纤维层具有吸湿透气、抑菌抗菌、绿色环保的特点，鞋内不易潮湿变滑变臭。

其七、本发明的竹炭纤维层包含壳聚糖季胺盐，天然抗菌剂甲壳素和香附子粉。其中，壳聚糖季胺盐具有优良的抗菌性、吸湿性，相容性好，可生物降解；甲壳素具有天然抑菌的功效，广谱抗菌率高；香附子粉也具有优良的抗菌、抗病毒能力。三种复配使得竹炭纤维层的抗菌抑菌效果大大提高。

其八、本发明减震垫层的内部形状和构造分别由减震垫上片和减震垫下片根据不同运动项目的脚底部受力点来设计和注塑成型，外观具有多变性，通过高周波热熔缝合后，稳定性高。

附图说明

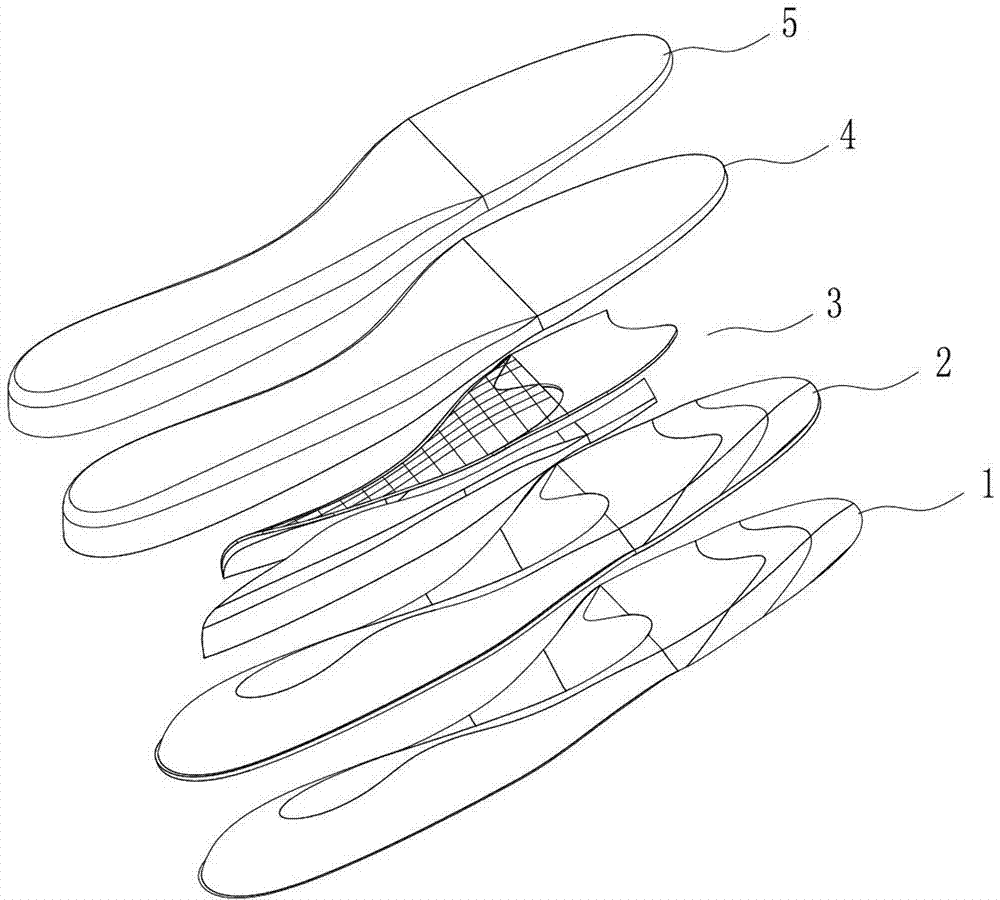

图1为本发明的分散结构示意图之一。

图2为本发明的分散结构示意图之二。

图3为本发明的上侧整体结构示意图。

图4为本发明的下侧整体结构示意图。

图中：100.鞋垫本体；1.第一竹炭纤维层；11.前掌内侧凸起区；12.足弓部内侧凸起区；13.足趾部下凹区；14.足根部下凹区；15.前掌外侧凸起区；16.足弓部外侧凸起区；17.下凹带；2.第一聚氨酯泡绵层；3.减震垫层；31.第一减震垫；32.第二减震垫；33.沟槽；4.第二聚氨酯泡绵层；5.第二竹炭纤维层；6.鞋垫前掌；7.鞋垫中腰；8.鞋垫后跟；71、81.外缘。

具体实施方式

下面结合附图对本发明的结构原理和工作原理作进一步详细说明。

如图1～图4所示，本发明为一种青少年运动增速保健鞋垫，包括鞋垫本体100，所述鞋垫本体从上至下依次包括第一竹炭纤维层1、第一聚氨酯泡绵层2、减震垫层3、第二聚氨酯泡绵层4及第二竹炭纤维层5；所述减震垫层3包括第一减震垫31及第二减震垫32，其中，所述第一减震垫31设置在对应于人体足部前掌内侧及足弓部内侧的位置，对应于人体足趾部及足跟部的位置缺失；所述第二减震垫32设置在对应于人体足部前掌外侧及足弓部外侧的位置，对应于人体足趾部的位置缺失；所述第一减震垫31与第二减震垫32之间具有贯通于鞋垫前端至鞋垫后端的沟槽33，所述第一减震垫31与第二减震垫32分别往上顶起第一聚氨酯泡绵层2，再通过第一聚氨酯泡绵层2顶起第一竹炭纤维层1，鞋垫本体100的上侧形成对应于第一减震垫31的前掌内侧凸起区11、足弓部内侧凸起区12、足趾部下凹区13及足根部下凹区14，鞋垫本体100的上侧形成对应于第二减震垫32的前掌外侧凸起区15及足弓部外侧凸起区16，鞋垫本体100的上侧形成对应于所述沟槽33的下凹带17，所述足弓部内侧凸起区12高于前掌内侧凸起区15。

如图1～图4所示，所述第一竹炭纤维层的厚度为0.5～1.0mm，优选为0.75～0.85mm；所述第一聚氨酯泡绵层的厚度为1.5～5.5mm，优选为3.0～4.0mm；所述第一减震垫对应于人体足部前掌内侧的位置的厚度为2.0～5.5mm，优选为2.5～4.0mm；所述第一减震垫对应于人体足弓部内侧的位置的厚度为4.5～12.5mm，优选为5.5～10.5mm；所述第二减震垫的厚度为2.0～5.5mm，优选为3.0～4.0mm；所述第二聚氨酯泡绵层的厚度为2.0～8.0mm，优选为3.5～4.5mm；所述第二竹炭纤维层的厚度为0.5～1.0mm，优选为0.75～0.85mm。所述竹炭纤维层具有吸湿透气、抑菌抗菌、冬暖夏凉、绿色环保的特点；所述第一聚氨酯泡绵层及第二聚氨酯泡绵层具有环保易降解、透气、除臭、排汗作用；所述第一减震垫与第二减震垫采用波龙减震垫，具有优秀的减震功能。

如图1～图4所示，从鞋垫本体100的前端至后端，依次包括鞋垫前掌6、鞋垫中腰7及鞋垫后跟8，其中，所述鞋垫中腰7及鞋垫后跟8均设置有往上翘起的外缘71、81，可有效引导双脚每次落地时正确复位，确保在行走、运动时脚底受力沿正确方向传递给腿骨。

以下为对本发明青少年运动增速保健鞋垫的步态测试和关节损伤实验数据：

1、青少年运动增速保健鞋垫提供了一个良好的步态，对有着足外翻和后足疾病的人，对步态的改善有着44%以上的改善，在长时间活动中减少肌肉疲劳。

2、在行走时，青少年运动增速保健鞋垫减少了踝关节的损伤，并且减少了12.6%的踝关节震动，对踝关节震动的减少可以降低在长时间活动中的关节疼痛，如走路、跑步等。

3、在行走时，青少年运动增速保健鞋垫减少了膝关节的损伤，并且减少了17.2%的踝关节震动，对踝关节震动的减少可以降低在长时间活动中的关节疼痛，如走路、跑步等。

4、在行走时，青少年运动增速保健鞋垫减少了腰部区域的损伤，并且减少了5.3%的肘关节震动，对腰部区域震动的减少可以降低在长时间活动腰部区域疼痛的风险，如走路、跑步等。

实施例1：

制备第一竹炭纤维层和第二竹炭纤维层：

称取如下重量份的组分：沉香树皮纤维8kg、纳米竹炭纤维82kg、醋酯纤维2kg、锦纶棉3kg、羟丙基纤维素2kg、丙三醇0.6kg、壳聚糖季胺盐0.2kg、甲壳素1.2kg、香附子粉2kg。纺丝制得第一竹炭纤维层和第二竹炭纤维层。

鞋垫的其他结构部件为现有材料通过普通方法得到。

实施例2

减震垫层的制备方法为：1）通过注塑工艺将热塑原料注入注塑模具，热塑原料冷却后在注塑模具的两个成型空间内分别形成一减震垫上片和一减震垫下片，减震垫上片和减震垫下片分别成型有可根据不同运动项目的脚底部受力点来进行设计变更的外观具有多变性的支撑结构；2）开启模具，将制作好的减震垫上片和减震垫下片脱模；3）在减震垫上片或减震垫下片加上气嘴；4）将减震垫上片和减震垫下片对齐，并且与气嘴一并用高周波热熔缝合；5）剪裁边角料；制得减震垫层。

鞋垫的其他结构部件为现有材料通过普通方法得到。

实施例3

第一竹炭纤维层如实施例1，鞋垫的其他结构部件为现有材料通过普通方法得到。

实施例4

第一竹炭纤维层如实施例1，减震垫层如实施例2，鞋垫的其他结构部件为现有材料通过普通方法得到。

实施例5

减震垫层如实施例2，鞋垫的其他结构部件为现有材料通过普通方法得到。

实施例6

第一竹炭纤维层和第二竹炭纤维层如实施例1，减震垫层如实施例2，鞋垫的其他结构部件为现有材料通过普通方法得到。

将实施例1-6制备的鞋垫和所有部件都为现有材料通过普通方法得到的鞋垫进行对比，发现实施例1、3、4、6的抗菌性能明显优于实施例2、5以及现有材料通过普通方法得到的鞋垫，尤其是实施例6的鞋垫，使用3个月仍然没有出现金黄色葡萄球菌和大肠埃希氏菌。而耐用性和弹性方面，实施例2、4、6具有明显的优势。

以上所述，仅是本发明较佳实施方式，凡是依据本发明的技术方案对以上的实施方式所作的任何细微修改、等同变化与修饰，均属于本发明技术方案的范围内。
