一种吹风机的制作方法

本技术涉及生活电器，特别是一种吹风机。

背景技术：

1、吹风机的壳体内都设有风道，壳体上设有连通风道的进风口、出风口。进风口较多地设置在手柄壳体的下端或机体壳体的后端。

2、比如授权公告号cn209750152u、名称为“一种电吹风”；授权公告号cn212465228u、名称为“一种进风网结构及吹风机”等专利中均公开了进风口设置在手柄壳体下端的进风结构，由下向上进风。但是以上专利中进风口位于手柄壳体的外表面，用户使用时手掌易握持到进风口位置，进而遮挡进风口，影响吹风机的进气效率，导致吹风机风速降低，噪音升高。

3、又比如授权公告号cn219537692u、名称为“一种吹风机主体”；授权公告号cn217565183u、名称为“一种吹风机的机头”等专利中均公开了进风口设置在机体壳体后端的进风结构，由后往前进风。但是以上专利中进风口位于机体壳体的外表面，在一些工况下，比如吹风机倒扣时，进风口易被遮挡，影响吹风机的进气效率，导致吹风机风速降低，噪音升高。

4、可见，现有吹风机由于进风口与壳体的外表面齐平，进风口易被异物遮挡，影响吹风机的进气效率，导致吹风机风速降低，噪音升高的不足。

技术实现思路

1、本实用新型所要达到的目的就是提供一种吹风机，解决了进风口易被异物遮挡，影响吹风机的进气效率，导致吹风机风速降低，噪音升高的问题，通过将进风口设置在壳体的外表面内侧，使得进风口不易被异物遮挡，保证进风口处的空气流通，进而保证吹风机的进气效率和风速，并能够降低噪声。

2、为了达到上述目的，本实用新型采用如下技术方案：一种吹风机，包括壳体、设于壳体内的风机和加热件，所述壳体内形成风道，所述壳体具有连通风道的进风口和出风口，所述壳体的外表面设有导风槽，所述进风口设于导风槽内。

3、采用上述技术方案后，本实用新型具有如下优点：在风机的作用下，气流从进风口吸入风道再从出风口吹出，加热件对风道中的气流进行加热。本技术方案中，在壳体的外表面设置了导风槽，在导风槽内设置进风口，这样进风口的位置就在壳体的外表面的内侧，当导风槽处的壳体的外表面被异物遮挡时，导风槽依然与大气连通，进一步地空气依然能从导风槽内的进风口吸入风道，保证吹风机的进气效率和风速，降低噪声。

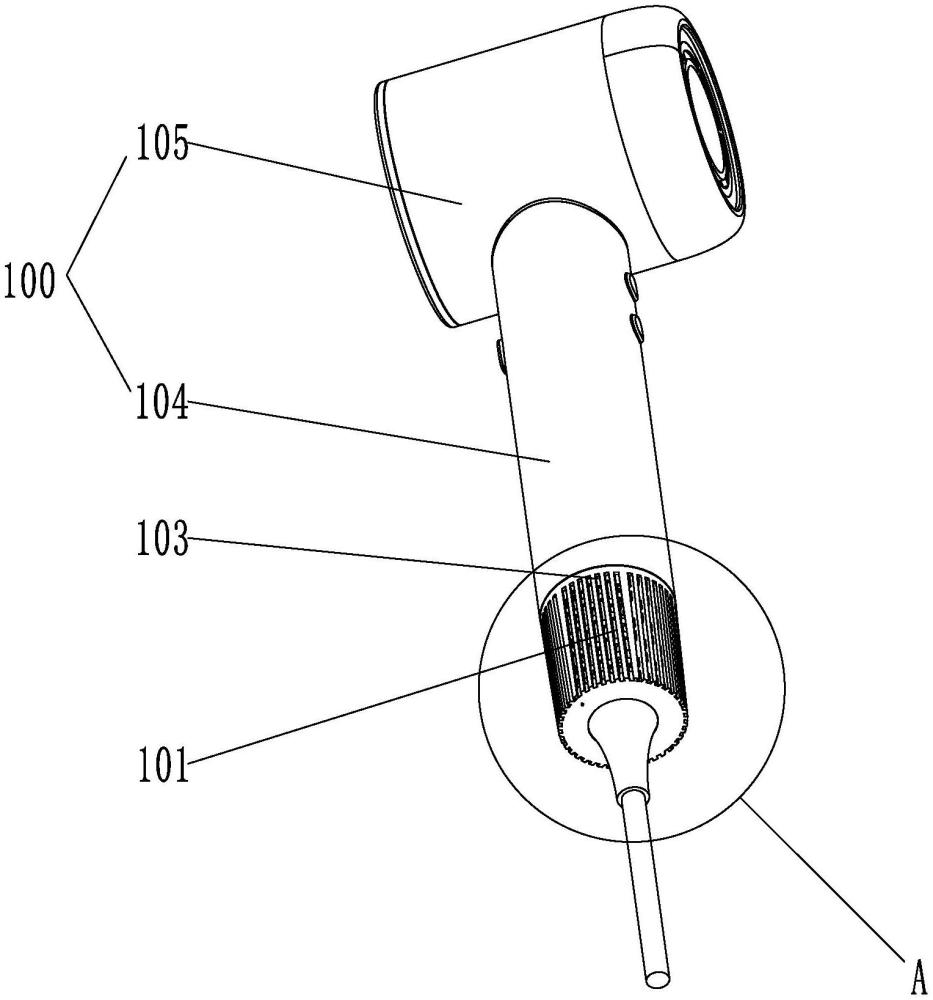

4、进一步的，所述壳体包括手柄壳体、与手柄壳体连接的机体壳体，所述导风槽为多个，多个所述导风槽设于手柄壳体的进风面。当进风口设置在手柄壳体上时，用户使用时手掌易握持到进风口位置，进而遮挡进风口，采用前述技术方案，导风槽内凹于手柄壳体的进风面，用户握持手柄壳体时，不会直接接触进风口，空气能够从进风口进入风道进行流通。多个导风槽能够进一步保证导风槽不易被同时全部遮挡，且多个导风槽能够保证吹风机的进气效率。

5、进一步的，所述导风槽为沿手柄壳体的轴向分布在手柄壳体的外侧壁上的环形槽或沿手柄壳体的周向分布在手柄壳体的外侧壁上的竖向槽。采用前述技术方案，导风槽的布置形式主要有两种，其一是以手柄壳体的轴线为中心环绕布置在手柄壳体外表面的环形槽，多个环形槽沿着手柄壳体的轴向间隔分布，其二是沿着手柄壳体的外表面竖向延伸的线性槽，多个线性槽沿手柄壳体的周向间隔分布，两种导风槽的布置形式均能够实现进风口不易被异物遮挡，保证进风口处的空气流通，进而保证吹风机的进气效率和风速，并能够降低噪声。

6、进一步的，所述导风槽为线性槽，所述线性槽的下端贯穿手柄壳体的下端面。采用前述技术方案，导风槽的下端为开放结构，可以保证即使导风槽的表面被遮挡时，气流依旧可以沿导风槽的下端进气，进一步地保证进风口的流通顺畅。

7、进一步的，所述壳体包括手柄壳体、与手柄壳体连接的机体壳体，所述导风槽为多个，多个所述导风槽设于机体壳体的进风面，所述导风槽的至少一端在机体壳体的外周面呈开口设置。当进风口设置在机体壳体上时，当吹风机倒扣时，进风面被遮挡，进而遮挡进风口，采用前述技术方案，导风槽内凹于机体壳体的进风面，且导风槽的至少一端在机体壳体的外周面呈开口设置，即导风槽的至少一端为开放结构，当吹风机倒扣时，即使进风面被遮挡，气流依旧可以沿导风槽的开放端进气，进一步地保证进风口的流通顺畅。

8、进一步的，多个所述导风槽呈平行设置于进风面或自进风面的中心向周向外侧呈辐射设置。采用前述技术方案，当导风槽布置在机体壳体的进风面时，导风槽之间可以相互平行，导风槽至少一端在机体壳体的外周面呈开口设置，吹风机倒扣时，从机体壳体的进风面的边缘向导风槽中进风，进一步地保证进风口的流通顺畅。导风槽也可以自进风面的中心向周向外侧呈辐射设置，导风槽的内端和/或外端，在机体壳体的边缘呈开口设置，吹风机倒扣时，从机体壳体的进风面的中心和/或边缘向导风槽中进风，进一步地保证进风口的流通顺畅。

9、进一步的，所述导风槽内设有多个进风口，多个进风口沿着导风槽的长度方向间隔设置。采用前述技术方案，为了保证导风槽的进风效率，在导风槽的内设置多个进风口，从而保证即使一部分进风口被遮挡，另一部分进风口依然能够正常进风，保证吹风机的进气效率和风速。

10、进一步的，相邻的所述导风槽内的进风口错开设置或部分重叠设置。采用前述技术方案，相邻的导风槽内的进风口不完全处于同一位置，有助于增强导风槽的结构强度，减小握持变形。

11、进一步的，所述进风口包括长进风口、短进风口，所述长进风口、短进风口沿着导风槽的长度方向间隔设置。采用前述技术方案，长进风口的长度为短进风口的长度的2到3倍，在保证结构强度的条件下增加了进风口的总面积，进一步的减小了气流损失。

1.一种吹风机，包括壳体、设于壳体内的风机和加热件，所述壳体内形成风道，所述壳体具有连通风道的进风口和出风口，其特征在于，所述壳体的外表面设有导风槽，所述进风口设于导风槽内。

2.根据权利要求1所述的一种吹风机，其特征在于：所述壳体包括手柄壳体、与手柄壳体连接的机体壳体，所述导风槽为多个，多个所述导风槽设于手柄壳体的进风面。

3.根据权利要求2所述的一种吹风机，其特征在于：所述导风槽为沿手柄壳体的轴向分布在手柄壳体的外侧壁上的环形槽或沿手柄壳体的周向分布在手柄壳体的外侧壁上的线性槽。

4.根据权利要求3所述的一种吹风机，其特征在于：所述导风槽为线性槽，所述线性槽的下端贯穿手柄壳体的下端面。

5.根据权利要求1所述的一种吹风机，其特征在于：所述壳体包括手柄壳体、与手柄壳体连接的机体壳体，所述导风槽为多个，多个所述导风槽设于机体壳体的进风面，所述导风槽的至少一端在机体壳体的外周面呈开口设置。

6.根据权利要求5所述的一种吹风机，其特征在于：多个所述导风槽呈平行设置于进风面或自进风面的中心向周向外侧呈辐射设置。

7.根据权利要求1至6中任一项所述的一种吹风机，其特征在于：所述导风槽内设有多个进风口，多个进风口沿着导风槽的长度方向间隔设置。

8.根据权利要求7所述的一种吹风机，其特征在于：相邻的所述导风槽内的进风口错开设置或部分重叠设置。

9.根据权利要求7所述的一种吹风机，其特征在于：所述进风口包括长进风口、短进风口，所述长进风口、短进风口沿着导风槽的长度方向间隔设置。

10.根据权利要求9所述的一种吹风机，其特征在于：所述长进风口的长度为短进风口的长度的2到3倍。
