一种制鞋用鞋板划线装置的制作方法

本技术涉及制鞋，具体为一种制鞋用鞋板划线装置。

背景技术：

1、鞋是便于人走路、保护脚不受伤的一种工具，鞋板是鞋子的重要组成部分，起到支撑和稳定的作用，其结构包括：本体层、按摩块、中间层，圆孔、底层、本体层与中间层进行过盈配合。鞋板用于制鞋前需要在鞋板上进行划线处理，工作人员根据鞋板上的划线进行加工。

2、中国专利公开号为cn210299763u，授权公告日为2020年04月14日，一种制鞋用压合划线装置，包括底座、电机、蜗杆、蜗杆安装板、螺纹筒、万向轮、螺纹柱、竖板、顶板、推杆安装块、直线电机、压头、垫块、垫块安装板、平台、柱体、筒体、第一安装轴、第一轴承、滑块、第二安装轴、第二轴承、第三轴承、蜗轮和第四轴承。本实用新型含有升降机构，升降机构结构简单，工作人员可通过升降机构使装置的平台高度发生变化，有利于不同身高工作人员划线时处在最佳的工作高度，平台的高度位置调节较为方便，有利于降低工作人员的疲劳感，装置的推杆安装块和垫块安装板可进行转动，大大方便了划线的进行，有利于提高划线的效率。

3、现有的划线装置画笔结构固定，能快速对固定尺寸的鞋板进行划线，在对其他尺寸的鞋板进行划线时，需要更换画笔结构，在频繁对不同尺寸的鞋板进行划线，增加鞋板划线耗时，导致鞋板划线效率大大下降，不能满足使用需求。

技术实现思路

1、本实用新型的目的在于提供一种制鞋用鞋板划线装置，以解决上述背景技术中提出现有的划线装置画笔结构固定，能快速对固定尺寸的鞋板进行划线，在对其他尺寸的鞋板进行划线时，需要更换画笔结构，在频繁对不同尺寸的鞋板进行划线，增加鞋板划线耗时，导致鞋板划线效率大大下降，不能满足使用需求的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种制鞋用鞋板划线装置，包括划线台，还包括：

3、安装座，其设置在所述划线台的一侧，且安装座与划线台固定连接，所述安装座的内部设置有升降腔，所述安装座的上方设置有l型梁架，且l型梁架的一端延伸至升降腔的内部，所述l型梁架与安装座滑动连接，所述升降腔的底部设置有第四电动伸缩杆，且第四电动伸缩杆的两端分别与安装座和l型梁架固定连接；

4、安装板，其设置在所述l型梁架的下方，所述l型梁架的下端设置有第一t型滑槽，所述第一t型滑槽的内部设置有第一t型滑块，且第一t型滑块与l型梁架滑动连接，所述第一t型滑块与安装板固定连接，所述第一t型滑块的一侧设置有第二电动伸缩杆，且第二电动伸缩杆设置在第一t型滑槽的内部，所述第二电动伸缩杆的两端分别与l型梁架和第一t型滑块固定连接；

5、连接筒，其设置在所述安装板的下方，所述连接筒的下方设置有画笔，所述安装板的下端设置有第二t型滑槽，所述第二t型滑槽的内部设置有第二t型滑块，且第二t型滑块与安装板滑动连接，所述第二t型滑块与连接筒固定连接，所述第二t型滑块的一侧设置有第三电动伸缩杆，且第三电动伸缩杆设置在第二t型滑槽的内部，所述第三电动伸缩杆的两端分别与安装板和第二t型滑块固定连接。

6、优选的，所述划线台的上方设置有夹块，夹块设置有四个，四个所述夹块的一侧均设置有第一电动伸缩杆，且第一电动伸缩杆的两端分别与划线台和夹块固定连接，四个所述夹块的另一侧均设置有橡胶垫，且橡胶垫与夹块连接为一体，所述划线台的下方设置有支撑腿，所述划线台的一侧设置有电控箱，且支撑腿和电控箱与划线台均固定连接。

7、优选的，所述连接筒的内部设置有安装腔，且画笔的一端延伸至安装腔的内部，所述画笔与连接筒滑动连接，所述安装腔的内部设置有弹簧，且弹簧的一端与连接筒固定连接，所述弹簧的另一端与画笔相贴合，所述安装腔的下端设置有滑块，且滑块与连接筒固定连接，所述画笔的外壁上设置有滑槽，且滑槽与滑块对应设置，所述滑块与画笔滑动连接。

8、优选的，所述画笔的外壁上设置有限位槽，所述连接筒的一侧设置有锁紧栓，且锁紧栓与连接筒螺纹连接，所述锁紧栓与限位槽对应设置。

9、优选的，所述l型梁架的下端设置有第一滚槽，第一滚槽设置有两个，且两个第一滚槽设置在第一t型滑槽的两侧，所述安装板的上端设置有第一滚珠，第一滚珠设置有两个，且两个第一滚珠设置在第一t型滑块的两侧，所述第一滚珠的一端延伸至第一滚槽的内部，且第一滚珠与l型梁架和安装板均滚动连接。

10、优选的，所述l型梁架两侧的侧壁上均设置有第二滚槽，所述升降腔的内壁上设置有第二滚珠，所述第二滚珠的一端延伸至第二滚槽的内部，且第二滚珠与安装座和l型梁架均滚动连接。

11、与现有技术相比，本实用新型的有益效果是：

12、1.该实用新型装置通过第二电动伸缩杆、第三电动伸缩杆和第四电动伸缩杆的设置，第四电动伸缩杆带动l型梁架升降，改变画笔的高度，将画笔与斜板接触，第二电动伸缩杆带动画笔结构纵向移动，第三电动伸缩杆带动画笔结构横向移动，在第二电动伸缩杆和第三电动伸缩杆共同作用下带动画笔结构移动，可以根据所需形状进行鞋板划线；

13、2.该实用新型装置通过安装腔、滑块、弹簧、限位槽和锁紧栓的设置，安装腔和滑块将画笔与连接筒组装，弹簧使得安装的画笔具有缓冲作用，在进行划线作业时提高画笔移动稳定性，将锁紧栓的一端旋入限位槽中，对安装的画笔起到限位作用，防止画笔从安装腔中脱落。

1.一种制鞋用鞋板划线装置，包括划线台（1），其特征在于，还包括：

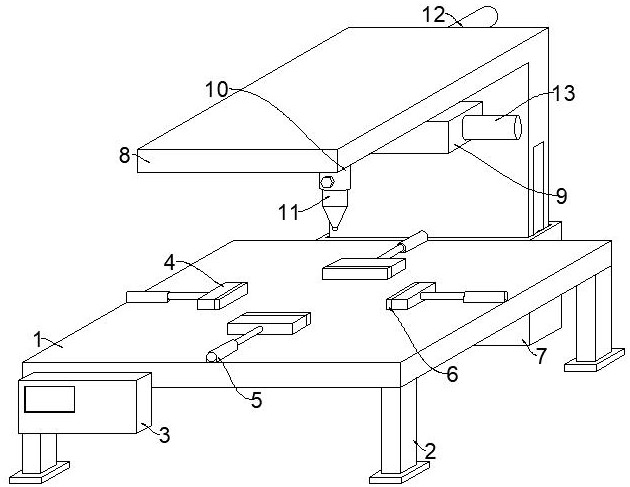

2.根据权利要求1所述的一种制鞋用鞋板划线装置，其特征在于：所述划线台（1）的上方设置有夹块（4），夹块（4）设置有四个，四个所述夹块（4）的一侧均设置有第一电动伸缩杆（5），且第一电动伸缩杆（5）的两端分别与划线台（1）和夹块（4）固定连接，四个所述夹块（4）的另一侧均设置有橡胶垫（6），且橡胶垫（6）与夹块（4）连接为一体，所述划线台（1）的下方设置有支撑腿（2），所述划线台（1）的一侧设置有电控箱（3），且支撑腿（2）和电控箱（3）与划线台（1）均固定连接。

3.根据权利要求1所述的一种制鞋用鞋板划线装置，其特征在于：所述连接筒（10）的内部设置有安装腔（25），且画笔（11）的一端延伸至安装腔（25）的内部，所述画笔（11）与连接筒（10）滑动连接，所述安装腔（25）的内部设置有弹簧（26），且弹簧（26）的一端与连接筒（10）固定连接，所述弹簧（26）的另一端与画笔（11）相贴合，所述安装腔（25）的下端设置有滑块（29），且滑块（29）与连接筒（10）固定连接，所述画笔（11）的外壁上设置有滑槽（28），且滑槽（28）与滑块（29）对应设置，所述滑块（29）与画笔（11）滑动连接。

4.根据权利要求1所述的一种制鞋用鞋板划线装置，其特征在于：所述画笔（11）的外壁上设置有限位槽（27），所述连接筒（10）的一侧设置有锁紧栓（16），且锁紧栓（16）与连接筒（10）螺纹连接，所述锁紧栓（16）与限位槽（27）对应设置。

5.根据权利要求1所述的一种制鞋用鞋板划线装置，其特征在于：所述l型梁架（8）的下端设置有第一滚槽（18），第一滚槽（18）设置有两个，且两个第一滚槽（18）设置在第一t型滑槽（17）的两侧，所述安装板（9）的上端设置有第一滚珠（15），第一滚珠（15）设置有两个，且两个第一滚珠（15）设置在第一t型滑块（14）的两侧，所述第一滚珠（15）的一端延伸至第一滚槽（18）的内部，且第一滚珠（15）与l型梁架（8）和安装板（9）均滚动连接。

6.根据权利要求1所述的一种制鞋用鞋板划线装置，其特征在于：所述l型梁架（8）两侧的侧壁上均设置有第二滚槽（23），所述升降腔（21）的内壁上设置有第二滚珠（24），所述第二滚珠（24）的一端延伸至第二滚槽（23）的内部，且第二滚珠（24）与安装座（7）和l型梁架（8）均滚动连接。
