一种带香囊的口罩

本技术涉及口罩，尤其是涉及一种带香囊的口罩。

背景技术：

1、在人们日常生活中常用的卫生用品为口罩，口罩用于穿戴于口鼻部位并对进入口鼻的空气过滤，以达到阻挡有害的气体、气味、飞沫、病毒等物质的作用；科学研究表明，在使用正确的情况下，口罩可以有效预防病毒的扩散，使感染病毒的可能性降低80％，保护人体健康。口罩是预防呼吸道传染病的重要防线。而医护人员所处的特殊环境更易感染，更应加强防护。口罩的特殊材料使空气中的颗粒物阻留，其机理包括重力沉降拦截、惯性撞击拦截、直接拦截、扩散拦截和静电拦截等可以有效预防病毒传播。

2、有时人们会在口罩上涂抹香薰等芳香气味以达到更好的预防病毒扩散效果，例如在专利号为cn 214340303 u的中国专利中，公开了一种带有中草药香囊的口罩，包括口罩本体，口罩本体的内侧两端均粘接固定有挂耳带，挂耳带的两侧均设有辅助绑带，辅助绑带与口罩本体粘接固定，口罩本体的内侧固设有呈口袋状的草药囊袋，草药囊袋的内侧顶端固设有密封粘贴条来加强香囊的密封性。

3、但是，上述专利中的带有中草药香囊的口罩，还存在以下的问题；

4、(1)香囊固定在口鼻处，与面部相贴合，未开设透气孔，增大了呼气阻力和吸气阻力的同时不利于使用者吸收香囊中的中药的疗效，佩戴口罩时会导致使用者呼吸不通畅、闷热。

5、(2)辅助绑带配合大面积的压敏胶布在佩戴口罩时虽然可以保证口罩的稳定性，但是操作较为麻烦，佩戴较为费时。

6、所以，我们亟需要设计一款带香囊的口罩，使口罩上所配套的香囊能够不妨碍使用者的呼吸，佩戴时方便省时，在佩戴完成后，使用者能感到呼吸顺畅且不会感到闷热。

技术实现思路

1、为了克服现有技术中香囊直接固定与使用者口鼻处导致使用者呼吸不通畅、闷热、佩戴不方便等缺点，本申请设计了一种带香囊的口罩，在使用者的鼻梁位置增设固定贴片，达到将口罩贴合人脸的效果，增加了口罩佩戴的稳定性。且将香囊固定在口罩的中间，正对使用者鼻腔的位置，让使用者更好地吸收想囊中的中药疗效，且增设头透气孔，改进了佩戴后让人感觉到呼吸不畅和闷热的缺点。

2、本实用新型的技术思路：(1)将香囊的位置正对使用者鼻孔处，并增设了透气孔，透气孔贯穿内亲肤层和外防护层，而香囊固定口袋的最外层为密封状态，使得口罩能可靠地过滤空气中的病毒、细菌的同时，有利于使用者吸收到香囊内部的药材所散发的疗效，从而达到改善使用者的呼吸道的效果。

3、(2)在口罩亲肤面的上端设置有粘贴片，使用时可以对应到使用者的鼻梁位置，利用粘贴片的适量粘性，使口罩与肌肤贴合，增加了佩戴后的稳定性。

4、为达到上述目的，本实用新型解决其技术问题所采用的技术方案为：一种带香囊的口罩，包括外防护层、内亲肤层和挂耳带；在外防护层和内亲肤层中间还设置有过滤层,在位于口罩鼻部位置下方的外防护层上设置有香囊固定部，其中，

5、香囊固定部包括香囊固定口袋和固定贴片；香囊固定口袋内部成型有香囊存放槽，香囊存放槽的顶端设置有固定贴片；

6、香囊固定口袋上与外防护层接触的那一面开设透气孔；透气孔贯穿外防护层和内亲肤层。

7、进一步地，香囊固定口袋为顶端有开口的长方体结构，其内表面为外防护层。

8、进一步地，香囊固定口袋的表面设置有圆弧形开口。

9、进一步地，外防护层内还设置有定形件。

10、进一步地，在内亲肤层顶端，对应人脸鼻梁处设置有贴合部；贴合部包括对称设置且中间断开的粘贴片。

11、进一步地，固定贴片为半圆形结构。

12、进一步地，固定贴片和香囊固定口袋可用磁性片贴合。

13、进一步地，固定贴片和香囊固定口袋可用魔术贴贴合。

14、本实用新型与现有技术相比，具有以下优点和效果：

15、(1)透气孔贯穿内亲肤层和外防护层，而香囊固定口袋的最外层为密封状态，使得口罩能可靠地过滤空气中的病毒、细菌的同时，有利于使用者吸收到香囊内部的药材所散发的疗效，从而达到改善使用者的呼吸道的效果，且不会感觉到闷热。

16、(2)在口罩亲肤面的上端设置有粘贴片，使用时可以粘贴片将会粘贴在使用者的鼻梁位置，利用粘贴片的适量粘性，增加了佩戴后的稳定性的同时未将佩戴口罩的步骤繁琐化。

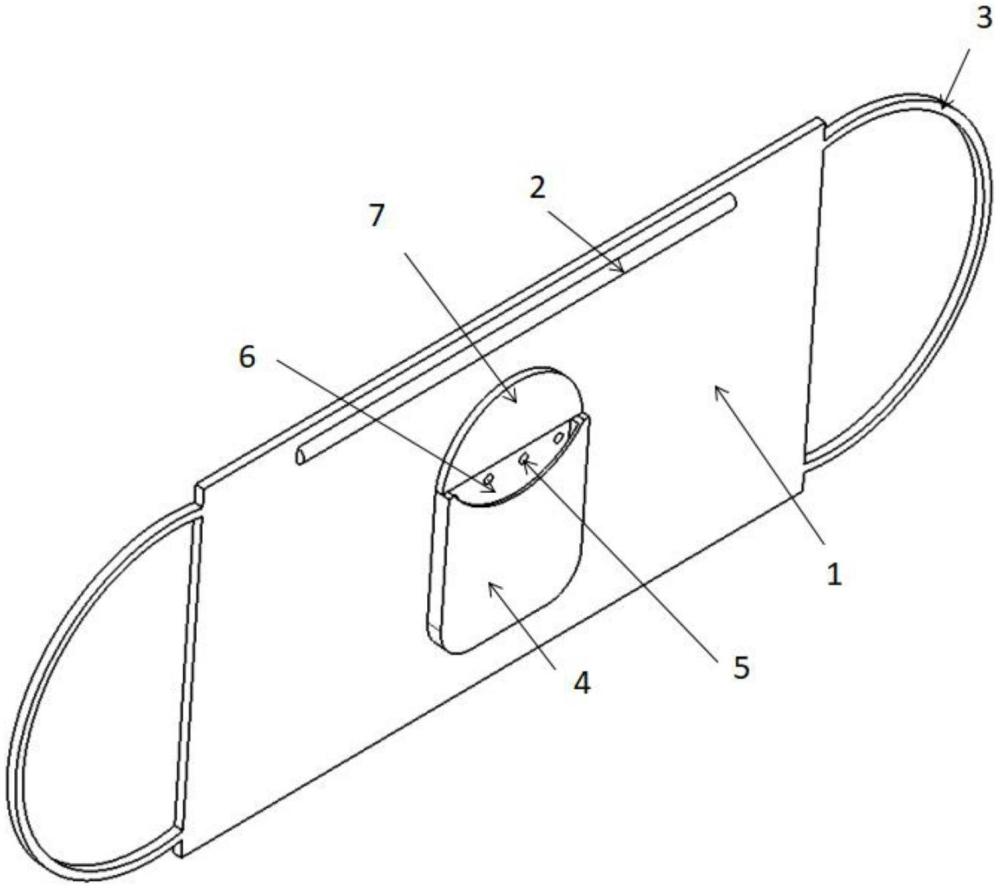

1.一种带香囊的口罩，包括外防护层(1)、内亲肤层(8)和挂耳带(3)；在外防护层(1)和内亲肤层(8)中间还设置有过滤层,其特征在于，在位于口罩鼻部位置下方的外防护层上设置有香囊固定部，其中，

2.根据权利要求1所述的一种带香囊的口罩，其特征在于，香囊固定口袋(4)为顶端有开口的长方体结构，其内表面为外防护层(1)。

3.根据权利要求2所述的一种带香囊的口罩，其特征在于，香囊固定口袋(4)的外表面上设置有圆弧形开口。

4.根据权利要求1所述的一种带香囊的口罩，其特征在于，外防护层(1)内还设置有定形件(2)。

5.根据权利要求1所述的一种带香囊的口罩，其特征在于，在内亲肤层(8)顶端，对应人脸鼻梁处设置有贴合部；贴合部包括对称设置且中间断开的粘贴片(9)。

6.根据权利要求1所述的一种带香囊的口罩，其特征在于，固定贴片(7)为半圆形结构。

7.根据权利要求6所述的一种带香囊的口罩，其特征在于，固定贴片(7)和香囊固定口袋(4)可用磁性片贴合。

8.根据权利要求6所述的一种带香囊的口罩，其特征在于，固定贴片(7)和香囊固定口袋(4)可用魔术贴贴合。
