一种沙滩伞中棒的连接装置的制作方法

本技术属于伞具，更具体地说，涉及一种沙滩伞中棒的连接装置。

背景技术：

1、沙滩伞是一种提供人们在沙滩户外遮阳休息使用的中大型遮阳伞，现有的沙滩伞的伞面与中棒之间通过螺纹拧紧的方式连接，但在沙滩伞的安装拆卸过程中，需要对伞面或者中棒进行多次旋转，因此这种螺纹连接的方式不便于沙滩伞的安装与拆卸。

技术实现思路

1、本实用新型要解决的技术问题在于提供一种沙滩伞中棒的连接装置，它可以减少沙滩伞拆装时的操作步骤，实现沙滩伞中棒和伞柄之间的快速安装和拆卸。

2、一种沙滩伞中棒的连接装置，其包括安装套、固定座和限位环。安装套下端固定设置有限位块。安装套嵌设于固定座内。固定座内部开设有环形的按钮槽。限位环嵌设于按钮槽内，限位环套设于安装套外侧。固定座侧壁上开设有开口，开口与按钮槽相连通，以裸露至少部分的限位环。限位环外壁和按钮槽内壁之间设置有复位弹簧。自由状态下，复位弹簧保持压缩状态，以使限位环受弹性压迫与固定座偏心设置，限位环下端与限位块上端抵接，以使限制安装套轴向移动副。拆分该连接装置时，限位环裸露处受压向内移动，限位环与限位块分离并失去抵接，安装套恢复轴向移动副。

3、作为本实用新型的进一步改进，所述限位环还包括按钮。按钮固定设置在限位环外侧。固定座侧壁上的开口与按钮相匹配。自由状态下，按钮完全凸出在固定座的外侧。

4、作为本实用新型的进一步改进，所述固定座开设有侧孔，侧孔相向设置在所述开口的另一侧上。复位弹簧一端与限位环固定连接。复位弹簧设置于侧孔之内。

5、作为本实用新型的进一步改进，按钮槽下侧还开设有限位槽。所述限位槽下侧开设有小孔。小孔内设置有底弹簧，底弹簧的一端与小孔下侧面固定连接。限位块下侧面开设有底孔。安装时，底弹簧的另一端与底孔相抵接。

6、作为本实用新型的进一步改进，按钮槽上侧还设置有安装槽。安装槽与安装套大小相匹配，以容纳安装套。

7、作为本实用新型的进一步改进，限位块凸出设置在安装套的下侧。

8、作为本实用新型的进一步改进，限位块下端面外周开设有倒角或圆角。

9、作为本实用新型的进一步改进，安装套上端与外设的沙滩伞的伞柄相连接。

10、作为本实用新型的进一步改进，固定座下端与外设的沙滩伞的中棒相连接。

11、相比于现有技术，本实用新型的有益效果在于：

12、通过设置安装套、固定座和限位环，安装套与沙滩伞伞柄相连接，固定座与沙滩伞中棒相连接，按下限位环上的按钮，使限位环裸露处受压向内移动，限位块插入限位槽内，同时松开按钮，复位弹簧使限位环复位，限位环下侧面与限位块上侧面相抵接，以限位安装套，可以减少沙滩伞拆装时的操作步骤，实现沙滩伞中棒和伞柄之间的快速安装和拆卸。

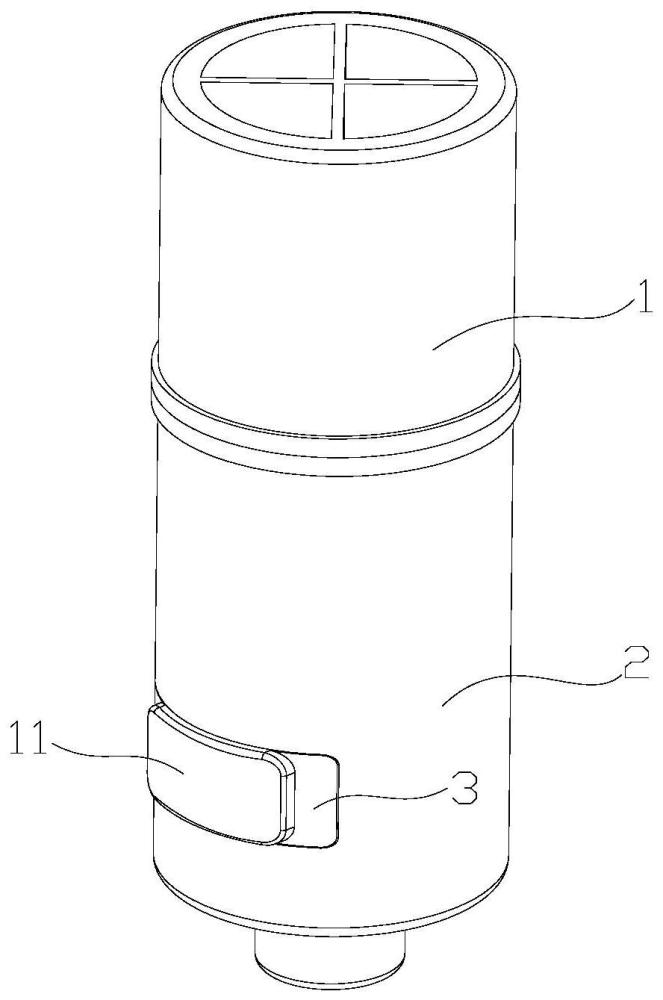

1.一种沙滩伞中棒的连接装置，其特征在于：包括安装套（1）、固定座（2）和限位环（3）；

2.根据权利要求1所述的一种沙滩伞中棒的连接装置，其特征在于：所述限位环（3）还包括按钮（11）；按钮（11）固定设置在限位环（3）外侧；固定座（2）侧壁上的开口与按钮（11）相匹配；自由状态下，按钮（11）完全凸出在固定座（2）的外侧。

3.根据权利要求1所述的一种沙滩伞中棒的连接装置，其特征在于：所述固定座（2）开设有侧孔（10），侧孔（10）相向设置在所述开口的另一侧上；复位弹簧一端与限位环（3）固定连接；复位弹簧设置于侧孔（10）之内。

4.根据权利要求1所述的一种沙滩伞中棒的连接装置，其特征在于：按钮槽（8）下侧还开设有限位槽（9）；所述限位槽（9）下侧开设有小孔；小孔内设置有底弹簧，底弹簧的一端与小孔下侧面固定连接；限位块（5）下侧面开设有底孔（6）；安装时，底弹簧的另一端与底孔（6）相抵接。

5.根据权利要求1所述的一种沙滩伞中棒的连接装置，其特征在于：按钮槽（8）上侧还设置有安装槽（7）；安装槽（7）与安装套（1）大小相匹配，以容纳安装套（1）。

6.根据权利要求1所述的一种沙滩伞中棒的连接装置，其特征在于：限位块（5）凸出设置在安装套（1）的下侧。

7.根据权利要求1所述的一种沙滩伞中棒的连接装置，其特征在于：限位块（5）下端面外周开设有倒角或圆角。

8.根据权利要求1所述的一种沙滩伞中棒的连接装置，其特征在于：安装套（1）上端与外设的沙滩伞的伞柄相连接。

9.根据权利要求1所述的一种沙滩伞中棒的连接装置，其特征在于：固定座（2）下端与外设的沙滩伞的中棒相连接。
