一种尺寸测量装置的制作方法

本技术涉及服装加工，尤其涉及一种尺寸测量装置。

背景技术：

1、如今随着社会的发展，人们对于生活的追求也越来越高，对于外表也非常的注重，因此就出现了各种各样的服装，用来打扮自己，对于服装的需求高也就需要服装设计的尺寸要精确，这样做出来的服装才合身好看，所以需要用量衣尺对布料进行测量裁剪，量衣尺可以对布料进行测量，根据需要的尺寸数据进行划线，最后根据测量划线进行裁剪制衣，在公开号为cn217609699u的专利中公开了一种服装设计用测量设备，包括主量尺，所述主量尺的顶端开设有限位滑槽，所述限位滑槽的内部滑动连接有限位滑块，所述限位滑块的顶端固定连接有连接杆，所述连接杆的右侧固定连接有连接壳，所述连接壳内部设置有固定块，所述固定块与连接壳滑动连接，所述固定块的顶端固定连接有活动筒，所述活动筒的顶端插设有连接轴杆，所述连接轴杆的顶端与连接壳的内壁固定连接，但是上述结构之中存在不足之处，需要对衣服尺寸进行测量时，拿着测量尺对衣服进行测量，衣服放置在桌面上，然后进行测量，这样的测量方式不便捷。

2、现有技术专利cn218884801u公开了一种服装制作测量设备，包括底板，所述底板上端面中间固定安装有l型支撑架，所述l型支撑架底部安装有调节组件，所述调节组件上方固定安装有工作台本体，所述工作台本体上端面安装有测量组件，所述工作台本体上端面对称两侧固定安装有支撑杆，两个所述支撑杆顶部均固定安装有同一个连接板，所述连接板底部安装有照明组件，调节组件包括固定安装在l型支撑架顶部的驱动电机，该现有技术通过第一固定磁块和第二固定磁块相互挤压将服装进行夹紧固定，可有效防止服装在测量过程中位置发生偏移，通过滑动第一游标和第二游标使其与服装的边对齐，再通过指针指向刻度尺的刻度进行读数得到服装的尺寸，使得服装在测量时操作简单，方便测量。

3、但上述现有技术中，由于驱动电机与l型支撑架是固定连接，从而不便于对驱动电机进行快速拆卸，进而影响后续的工作进度。

技术实现思路

1、本实用新型的目的在于提供一种尺寸测量装置，旨在解决现有技术中由于所述驱动电机与所述l型支撑架是固定连接，从而不便于对所述驱动电机进行快速拆卸，进而影响后续的工作进度的技术问题。

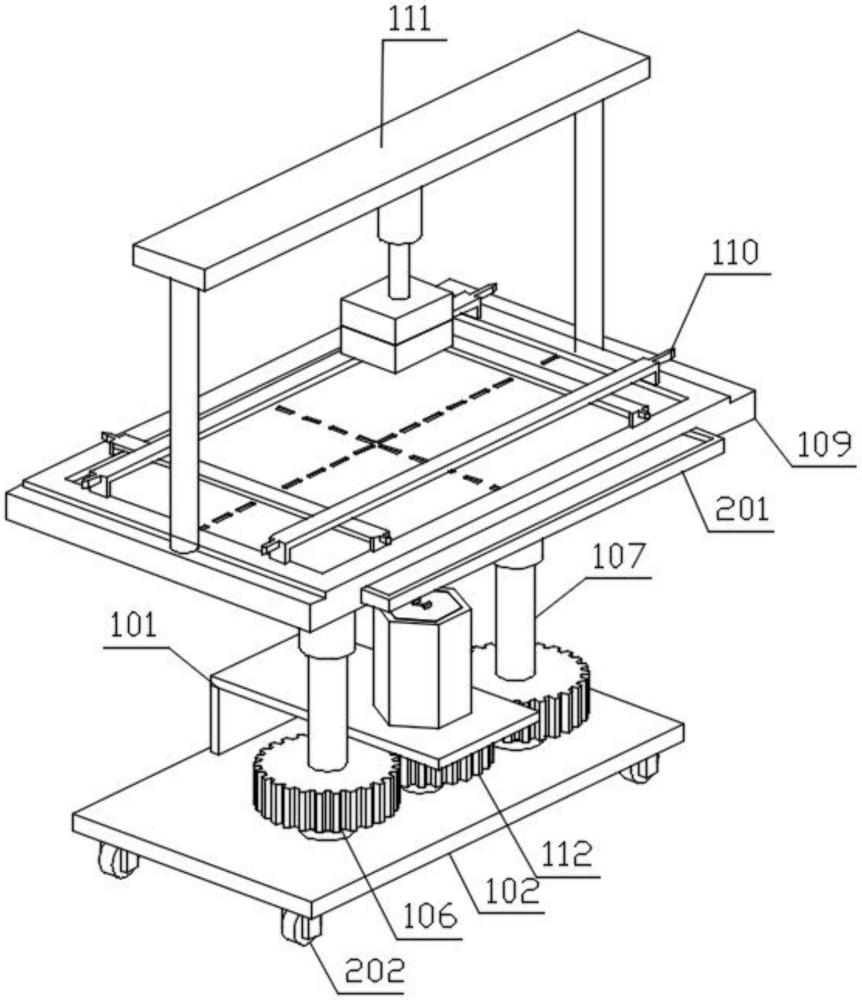

2、为实现上述目的，本实用新型采用的一种尺寸测量装置，包括l型支撑架、底板和固定机构，所述l型支撑架的上方设置有安装箱，所述安装箱内拆卸设置有多边形框，所述多边形框内固定设置有驱动电机，所述底板的端面设置有两个从动齿轮，所述从动齿轮上设置有螺纹杆，所述螺纹杆上设置有螺纹套管，两个所述螺纹套管的上方设置有工作台，所述工作台上设置有游标，所述工作台上还设置有照明组件，且两个所述从动齿轮之间设置有驱动齿轮，所述驱动齿轮与所述驱动电机传动连接，并位于所述驱动电机的输出端，所述l型支撑架与所述底板固定连接，并位于所述底板的上方，且还位于所述驱动齿轮的上方，所述固定机构包括两个固定组件和箱盖，所述安装箱的两内侧具有固定槽，两个所述固定组件分别与所述箱盖滑动连接，并对称设置于所述箱盖的端面，两个所述固定组件还分别与所述安装箱卡接，并位于对应的所述固定槽内，所述箱盖与所述安装箱滑动连接，并位于所述安装箱内，且抵持所述驱动电机。

3、其中，所述固定组件包括限位环、弹簧和固定杆，所述箱盖的上端面具有移动凹槽，所述移动凹槽的两端具有活动槽，所述限位环与所述固定杆固定连接，并位于所述固定杆的中部，所述限位环还与所述箱盖滑动连接，并位于对应的所述活动槽内，所述弹簧套设于所述固定杆上，并位于所述活动槽内，且抵持所述限位环，所述固定杆与所述箱盖滑动连接，并位于对应的所述活动槽内，且所述固定杆的一端与所述安装箱卡接。

4、其中，所述固定组件还包括挤压块，所述挤压块分别与所述固定杆固定连接，并位于所述固定杆的上方，且还位于所述移动凹槽的上端面。

5、其中，所述尺寸测量装置还包括收纳盒和移动机构，所述收纳盒与所述工作台滑动连接，并位于所述工作台的一侧，所述移动机构与所述底板固定连接，并位于所述底板的下方。

6、其中，所述移动机构包括四个万向轮，四个所述万向轮分别与所述底板固定连接，并位于所述底板的下方。

7、本实用新型的一种尺寸测量装置，包括l型支撑架、底板和固定机构，所述l型支撑架的上方设置有安装箱，所述安装箱内拆卸设置有多边形框，所述多边形框内固定设置有驱动电机，所述固定机构包括两个固定组件和箱盖，所述安装箱的两内侧具有固定槽，两个所述固定组件分别与所述箱盖滑动连接，并对称设置于所述箱盖的端面，两个所述固定组件还分别与所述安装箱卡接，并位于对应的所述固定槽内，所述箱盖与所述安装箱滑动连接，并位于所述安装箱内，且抵持所述驱动电机，通过将所述驱动电机与所述安装箱设置成便于拆卸的结构，再通过所述固定机构进行固定，从而可对所述驱动电机进行快速拆卸，进而不会影响后续的工作进度。

1.一种尺寸测量装置，包括l型支撑架和底板，所述l型支撑架的上方设置有安装箱，所述安装箱内拆卸设置有多边形框，所述多边形框内固定设置有驱动电机，所述底板的端面设置有两个从动齿轮，所述从动齿轮上设置有螺纹杆，所述螺纹杆上设置有螺纹套管，两个所述螺纹套管的上方设置有工作台，所述工作台上设置有游标，所述工作台上还设置有照明组件，且两个所述从动齿轮之间设置有驱动齿轮，所述驱动齿轮与所述驱动电机传动连接，并位于所述驱动电机的输出端，所述l型支撑架与所述底板固定连接，并位于所述底板的上方，且还位于所述驱动齿轮的上方，其特征在于，

2.如权利要求1所述的尺寸测量装置，其特征在于，

3.如权利要求2所述的尺寸测量装置，其特征在于，

4.如权利要求3所述的尺寸测量装置，其特征在于，

5.如权利要求4所述的尺寸测量装置，其特征在于，
