一种可替换式拉链环的制作方法

本技术涉及拉链的，尤其涉及一种可替换式拉链环。

背景技术：

1、拉链是一种常见的开合装置，广泛应用于衣物、箱包等产品中。通常由链牙、拉头、限位码或锁紧件、拉环等组成，然而，传统的拉链在使用过程中存在一个普遍问题，拉链环由于经常于拉头和锁紧件相互摩擦，导致拉环很容易被破坏，破坏后的拉链不易被拉动，需要费力修复或更换整个拉链，增加了时间和精力的消耗，并给物品的保护和保存带来风险或者导致衣物无法穿着，给生活带来了不便。

技术实现思路

1、为了解决上述背景技术中的问题，本实用新型提供了一种可替换式拉链环，重新设计了原有拉环的结构，使拉环可以单独替换，且拉环的部件也可以单独替换。

2、本实用新型解决其技术问题所采取的方案是：一种可替换式拉链环，包括拉环本体，所述拉环本体包括拉片及两块活动安装于拉片端部的夹块，两块所述夹块之间结合形成安装口，两块所述夹块端部之间连接有用于封闭所述安装口的固定柱。

3、通过采取上述的方案，使拉环可以通过拉开夹片将拉环拆卸下来进行替换。

4、进一步地，两块所述夹块端部与固定柱连接的位置处设置有凹槽，所述固定柱两端分别插接于两个所述凹槽内。

5、通过采取上述的方案，方便将固定柱拆卸下来进行单独替换。

6、进一步地，至少一个所述凹槽内壁上设有l型槽，所述l型槽端部连接至凹槽开口处，所述固定柱至少一端的侧壁上设有锁紧块，所述锁紧块滑动嵌合于所述l型槽内。

7、通过采取上述的方案，防止固定柱在使用过程中掉落。

8、进一步地，所述固定柱两端均连接有用于将所述固定柱弹出所述l型槽底部的第一弹簧，所述第一弹簧与所述固定柱连接的另一端与所述凹槽底部抵接。

9、通过采取上述的方案，当固定柱旋转到预设位置时弹簧将固定柱弹出，方便取出固定柱。

10、进一步地，所述拉片端部与夹块连接的位置处设有滑槽，两块所述夹块底部设有与所述滑槽相适配的滑轨，所述滑轨活动安装于所述滑槽内。

11、通过采取上述的方案，方便夹块安装和拆卸。

12、进一步地，两块所述夹块之间连接有第二弹簧。

13、通过采取上述的方案，在使用时可以使两块夹块夹紧，在需要更换时拉动夹块就可以拆卸下来，操作简单方便。

14、进一步地，所述滑槽中心处设有用来限制两个夹块的位置的限位挡板。

15、通过采取上述的方案，可以限制夹块的位置，防止滑落掉出。

16、进一步地，所述拉片中部两侧设有卡槽。

17、通过采取上述的方案，方便手指将拉环夹住，增加摩擦力，也可以绑上拉绳方便将拉链拉起。

18、进一步地，所述拉片设有防滑条纹。

19、通过采取上述的方案，可以进一步增加摩檫力。

20、综上所述，本实用新型的有益效果为：通过将拉环与拉链头固定部分设计为两块夹块和固定柱的组合，实现了拉环可拆卸可替换的功能，还可以单独对夹块或者固定柱进行替换，解决了拉环断裂不容易更换的问题，方便了人们的日常生活。另外两块夹块之间的弹簧设计以及固定柱的锁紧块设计可以使拉环进行快速拆卸，省时省力。

21、上述说明仅是本实用新型的技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。

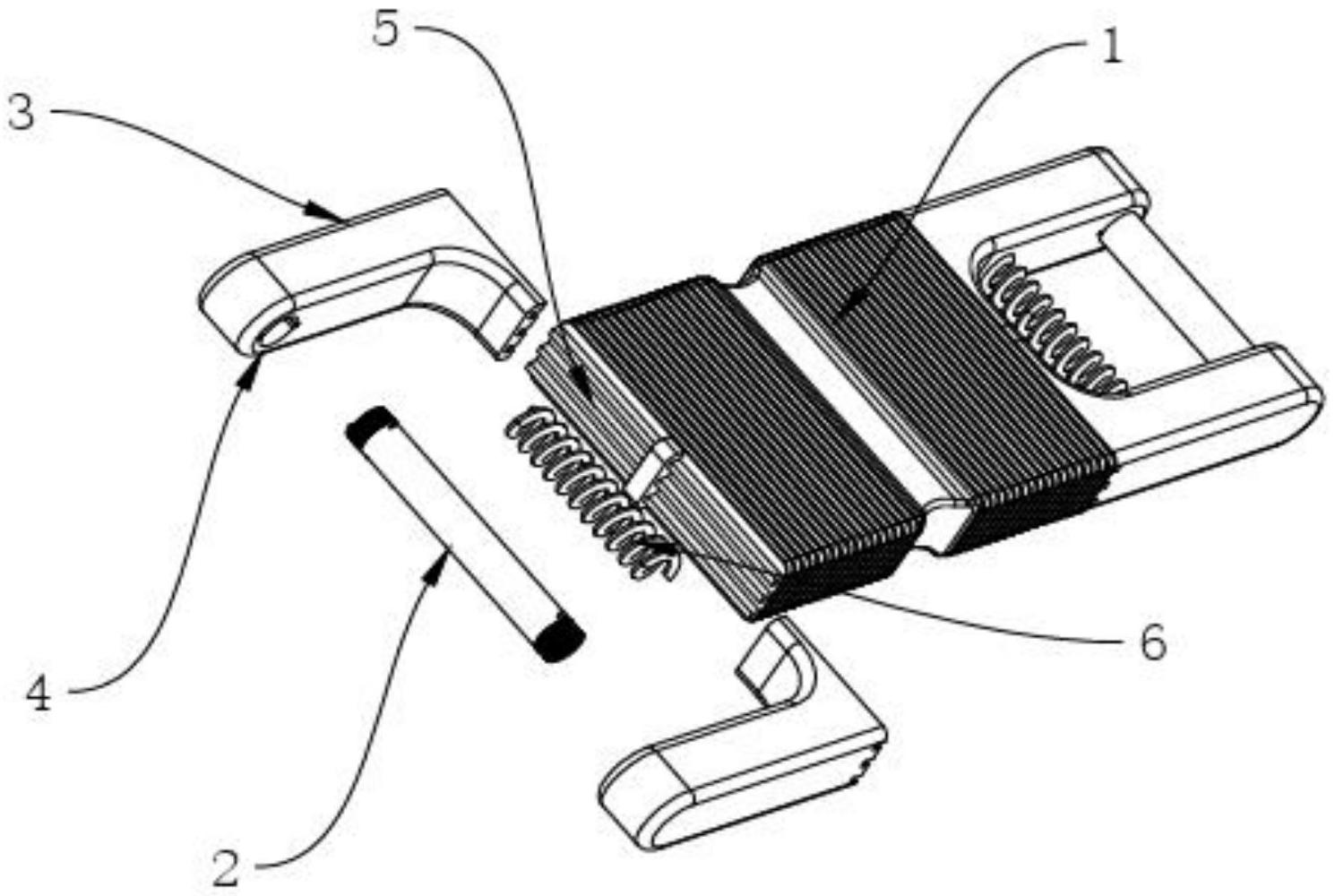

1.一种可替换式拉链环，包括拉环本体，其特征在于，所述拉环本体包括拉片(1)及两块活动安装于拉片(1)端部的夹块(3)，两块所述夹块(3)之间结合形成安装口，两块所述夹块(3)端部之间连接有用于封闭所述安装口的固定柱(2)。

2.根据权利要求1所述的一种可替换式拉链环，其特征在于，两块所述夹块(3)端部与固定柱(2)连接的位置处设置有凹槽(4)，所述固定柱(2)两端分别插接于两个所述凹槽(4)内。

3.根据权利要求2所述的一种可替换式拉链环，其特征在于，至少一个所述凹槽(4)内壁上设有l型槽(41)，所述l型槽(41)端部连接至凹槽(4)开口处，所述固定柱(2)至少一端的侧壁上设有锁紧块(32)，所述锁紧块(32)滑动嵌合于所述l型槽(41)内。

4.根据权利要求3所述的一种可替换式拉链环，其特征在于，所述固定柱(2)两端均连接有用于将所述固定柱(2)弹出所述l型槽(41)底部的第一弹簧(31)，所述第一弹簧(31)与所述固定柱(2)连接的另一端与所述凹槽(4)底部抵接。

5.根据权利要求1所述的一种可替换式拉链环，其特征在于，所述拉片(1)端部与夹块(3)连接的位置处设有滑槽(5)，两块所述夹块(3)底部设有与所述滑槽(5)相适配的滑轨，所述滑轨活动安装于所述滑槽(5)内。

6.根据权利要求5所述的一种可替换式拉链环，其特征在于，两块所述夹块(3)之间连接有第二弹簧(6)。

7.根据权利要求6所述的一种可替换式拉链环，其特征在于，所述滑槽(5)中心处设有用来限制两个夹块的位置的限位挡板。

8.根据权利要求1至7所述之一的一种可替换式拉链环，其特征在于，所述拉片(1)中部两侧设有卡槽(21)。

9.根据权利要求1至7所述之一的一种可替换式拉链环，其特征在于，所述拉片(1)表面设有防滑条纹(22)。
