一种双扩容箱包的制作方法

本技术涉及箱包的领域，尤其是涉及一种双扩容箱包。

背景技术：

1、箱包主要包括箱子和包，是用来装东西的各种箱子和包的统称，箱包包括一般的手提包、手拿包、背包和多种拉杆箱等，主要用于旅行、出差、日常使用、上学。

2、传统的箱包均具有容纳腔，且容纳腔的大小是固定的，这样，对于同一箱包如果物品少时无法将容纳腔装满，如物品多时，则容纳腔不够用，因此，需要准备多个不同大小容纳腔的箱包。

3、为解决上述技术问题，中国专利申请号为202121666818.9，公告日为2021.12.07的专利文献中公开了一种扩容式背包，其包括第一包体，所述第一包体的周侧具有用于扩容的折边；所述第一包体的周侧设置有迫使所述折边折叠的扩容拉链；所述扩容拉链沿所述第一包体的周向延伸设置。拉动扩容拉链使折边折叠或舒展，使背包的容积可以根据需要进行变换，适合人们外出使用。

4、上述结构的扩容式背包虽然能实现扩容的功能，但是其只有两种使用方式，第一种是将扩容拉链闭合，让折边折叠，这种状态的空间小，第二种是将扩容拉链拉开，让折边展开实现空间的扩容，因此，其选择性小，不能根据空间的大小实现多级空间大小的调节。

技术实现思路

1、本实用新型目的是在于提供一种双扩容箱包，利用本实用新型的结构，包体内的容置腔的大小能进行多级调整，使用的灵活性高。

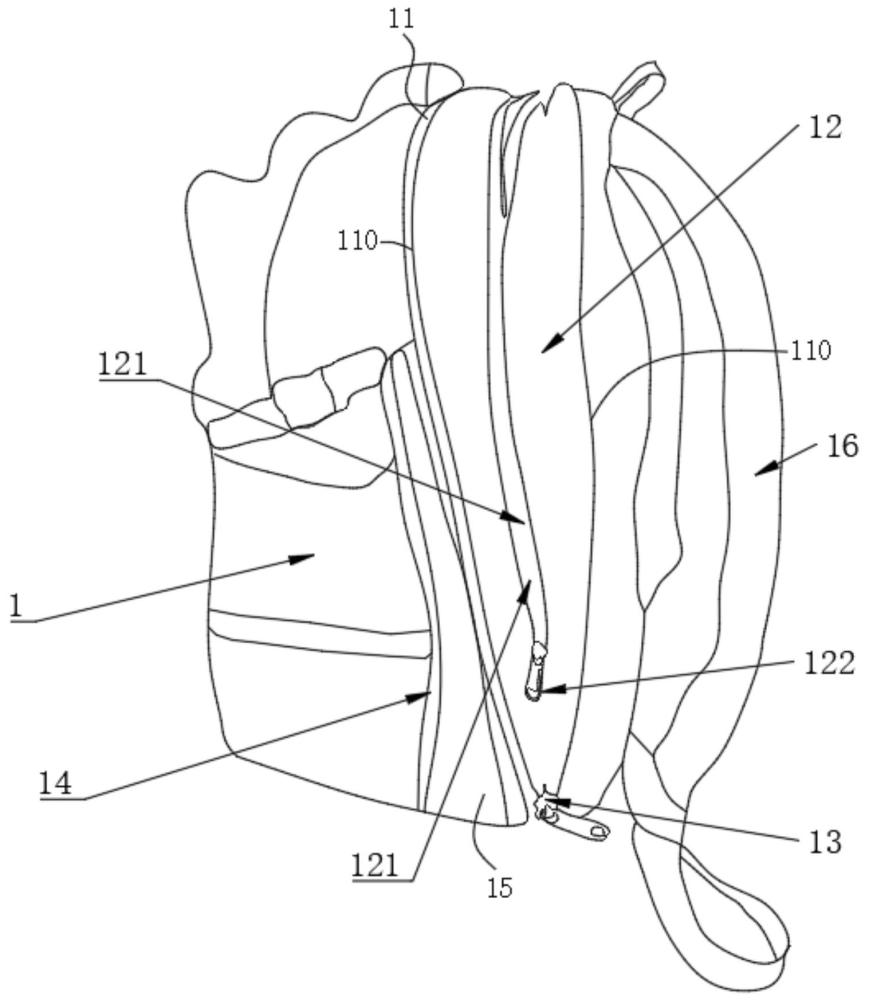

2、为了达到上述目的，一种双扩容箱包，包括包体，包体内具有容置腔，在包体上设有连通容置腔的第一开口，第一开口从包体的底部一侧向上绕过包体的顶部然后沿着包体的另一侧延伸到包体的底部另一侧，在包体上设有连接到第一开口边缘的第一扩容面，在第一开口的两边缘之间设有第一锁扣装置；在包体上设有连通容置腔第二开口，第二开口从包体的一侧向下绕过包体的底部然后沿着包体的另一侧延伸到包体的另一侧，在包体上设有连接到第二开口边缘的第二扩容面，在第二开口的两边缘之间设有第二锁扣装置。

3、上述结构，当第一锁扣装置和第二锁扣装置全部闭合时，第一开口和第二开口闭合，第一扩容面和第二扩容面折叠，则容置腔最小；当第一锁扣装置闭合，第二锁扣装置打开，则第一扩容面折叠，第二扩容面展开，容置腔变大；当第一锁扣装置打开，第二锁扣装置闭合，则第一扩容面展开，第二扩容面折叠，容置腔变大；当第一锁扣装置和第二锁扣装置全部打开时，第一开口和第二开口打开，第一扩容面和第二扩容面展开，则容置腔最大。因此，通过选择第一锁扣装置、第二锁扣装置的闭合和打开，能形成多种不同大小的容置腔，使得包体内的容置腔的大小能进行多级调整。同时，本实用新型的第一开口和第二开口是上下颠倒设置，那么能够根据放置到包体内的物品在包体上下位置的占用空间来选择让第一锁扣装置打开还是第二锁扣装置打开，而且当第一锁扣装置和第二锁扣装置均打开的情况下，包体的上下厚度均能增厚，使得包体的上下厚度比例能够与第一锁扣装置和第二锁扣装置均未打开的包体厚度比例能基本一致，使用起来更加的灵活。

4、进一步的，第一扩容面的上端宽度大于下端宽度；第二扩容面的上端宽度小于下端宽度。该结构，第一扩容面或第二扩容面展开时形成楔形，第一扩容面和第二扩容面均展开时能形成类四边形，进一步提高使用的灵活性。

5、进一步的，在第一扩容面上设有连通容置腔的第三开口，在第三开口上设有第三拉链。这样方便通过第三开口取放容置腔内的物品。

6、进一步的，在第二扩容面上设有连通容置腔的第四开口，在第四开口上设有第四拉链。这样方便通过第四开口取放容置腔内的物品。

7、进一步的，第一锁扣装置为第一拉链，第二锁扣装置为第二拉链。采用拉链结构结构简单，成本低。

8、进一步的，第一扩容面和第二扩容面均为柔性面料。这样方便第一扩容面和第二扩容面的折叠和展开。

9、进一步的，容置腔包括第一容置腔和第二容置腔，第一容置腔与第二容置腔之间设置有连接到包体内侧的隔板。这样，便于分级分类将物品放入到第一容置腔和第二容置腔内。

10、进一步的，第一开口设置在与第一容置腔对应的包体上，第二开口设置在与第二容置腔对应的包体上。这样，在实现分级扩容的过程中，如只要部分扩容，则打开第二开口，使用第二容置腔，则第一容置腔不需要使用，如打开第一开口，则使用第一容置腔。

11、进一步的，第一扩容面的上端宽度和第二扩容面的下端宽度一致。该结构，当第一扩容面和第二扩容面均展开时，能形成四边形，使得包体的上下厚度比例能够与第一锁扣装置和第二锁扣装置均未打开的包体厚度比例一致。

1.一种双扩容箱包，包括包体，包体内具有容置腔，其特征在于：在包体上设有连通容置腔的第一开口，第一开口从包体的底部一侧向上绕过包体的顶部然后沿着包体的另一侧延伸到包体的底部另一侧，在包体上设有连接到第一开口边缘的第一扩容面，在第一开口的两边缘之间设有第一锁扣装置；在包体上设有连通容置腔第二开口，第二开口从包体的一侧向下绕过包体的底部然后沿着包体的另一侧延伸到包体的另一侧，在包体上设有连接到第二开口边缘的第二扩容面，在第二开口的两边缘之间设有第二锁扣装置。

2.根据权利要求1所述的一种双扩容箱包，其特征在于：第一扩容面的上端宽度大于下端宽度；第二扩容面的上端宽度小于下端宽度。

3.根据权利要求1所述的一种双扩容箱包，其特征在于：在第一扩容面上设有连通容置腔的第三开口，在第三开口上设有第三拉链。

4.根据权利要求1所述的一种双扩容箱包，其特征在于：在第二扩容面上设有连通容置腔的第四开口，在第四开口上设有第四拉链。

5.根据权利要求1所述的一种双扩容箱包，其特征在于：第一锁扣装置为第一拉链，第二锁扣装置为第二拉链。

6.根据权利要求1所述的一种双扩容箱包，其特征在于：第一扩容面和第二扩容面均为柔性面料。

7.根据权利要求1所述的一种双扩容箱包，其特征在于：容置腔包括第一容置腔和第二容置腔，第一容置腔与第二容置腔之间设置有连接到包体内侧的隔板。

8.根据权利要求7所述的一种双扩容箱包，其特征在于：第一开口设置在与第一容置腔对应的包体上，第二开口设置在与第二容置腔对应的包体上。

9.根据权利要求2所述的一种双扩容箱包，其特征在于：第一扩容面的上端宽度和第二扩容面的下端宽度一致。
