一种易于携带的无叶风扇伞的制作方法

本技术涉及雨伞，尤其涉及一种易于携带的无叶风扇伞。

背景技术：

1、雨伞是一种用来遮挡雨水的工具，当下雨时，人们可以打开伞面，将它举在头上，以保护自己不被雨水淋湿，雨伞也可以用来遮挡阳光，提供防晒的功能，加上风扇时可以在防晒的同时受到额外的风扇凉爽效果，可以缓解夏日的炎热。

2、现有的雨伞通常在伞柄顶部设置了一个小型电动风扇，可以通过按下按钮或开关来启动风扇，而此种风扇在使用时，由于内部设置有电动风扇，在收纳时较为麻烦，不容易收纳和携带，因此，本领域技术人员提供了一种易于携带的无叶风扇伞，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种易于携带的无叶风扇伞，使用本雨伞进行收纳和携带时可以通过按下按钮将骨架进行折叠，此时铰接杆会推动无叶扇向下滑动，便可以将无叶扇推出雨伞折叠范围，方便进行收纳，使雨伞体积缩小方便进行携带。

2、为实现上述目的，本实用新型提供了如下技术方案：

3、一种易于携带的无叶风扇伞，包括把手和骨架，所述把手靠上端一侧固定设置有按钮，所述把手顶部固定设置有一号伞柄，所述一号伞柄另一端内部滑动设置有二号伞柄，所述二号伞柄另一端固定设置有三号伞柄，所述三号伞柄内部固定设置有蓄电池，所述蓄电池顶部固定设置有充电线，所述充电线另一端固定设置有充电口，所述三号伞柄顶部螺纹套设有防水盖；

4、所述二号伞柄两侧均开设有滑槽，两个所述滑槽均滑动设置有密封块，两个所述密封块内部均固定设置有进气管，所述骨架中部铰接设置有铰接杆，所述铰接杆之间固定设置有纱网，所述铰接杆另一端铰接设置有固定环，所述固定环内侧固定设置有无叶扇，所述无叶扇内侧开设有进气口，两个所述进气管另一端均与进气口固定设置，所述三号伞柄靠下端开设有导流腔，所述三号伞柄中部固定设置有进气装置，所述进气装置包括壳体和电机；

5、通过上述技术方案，可以通过按下按钮将骨架进行折叠，此时铰接杆会推动无叶扇向下滑动，便可以将无叶扇推出雨伞折叠范围，方便进行收纳，使雨伞体积缩小方便进行携带。

6、进一步地，所述壳体中部固定设置有滤网，所述壳体上端中部均固定设置有挡风板，所述挡风板中部转动设置有转轴；

7、通过上述技术方案，滤网可以将空气进行过滤，防止进入杂物影响内部器件工作，挡风板可以将空气进行阻挡，使空气向下流动。

8、进一步地，所述转轴另一端固定设置有一号叶轮，所述一号叶轮另一端与电机的输出端固定设置，所述电机底部固定设置有一号连接块；

9、通过上述技术方案，一号叶轮可以将空气吸入装置内部，电机可以驱动一号叶轮进行转动。

10、进一步地，所述一号连接块底部卡接设置有二号连接块，所述二号连接块底部固定设置有二号叶轮；

11、通过上述技术方案，一号连接块可以与二号连接块卡接，可以方便更换叶轮，二号叶轮可以将空气导流至出气孔处。

12、进一步地，所述二号叶轮底部固定设置有固定杆，所述固定杆另一端与壳体底部固定设置，所述壳体底部固定两侧均开设有出气孔；

13、通过上述技术方案，出气孔可以使空气进入导流腔内部。

14、进一步地，所述三号伞柄靠上端固定设置有伞布，所述伞布一侧固定设置有魔术贴，所述伞布另一侧固定设置有固定带；

15、通过上述技术方案，伞布和魔术贴贴合时可以将雨伞进行固定，方便进行收纳和携带。

16、进一步地，所述三号伞柄靠上端固定设置有骨架，所述骨架包括一号连杆，所述一号连杆另一端与二号连杆铰接设置，所述二号连杆另一端与三号连杆铰接设置，所述三号连杆另一端与伞布固定设置有珠尾；

17、通过上述技术方案，骨架可以支撑伞布，可以将伞布撑开，珠尾可以将雨水进行导流。

18、本实用新型具有如下有益效果：

19、1、本实用新型提出的一种易于携带的无叶风扇伞，使用本雨伞进行收纳和携带时可以通过按下按钮将骨架进行折叠，此时铰接杆会推动无叶扇向下滑动，便可以将无叶扇推出雨伞折叠范围，方便进行收纳，使雨伞体积缩小方便进行携带。

20、2、本实用新型提出的一种易于携带的无叶风扇伞，使用本雨伞时，进气装置可以通过一号叶轮旋转将空气吸入壳体内部，在一号叶轮的推动下，空气向二号叶轮流动，二号叶轮将空气导流至出气孔，空气通过出气孔进入导流腔内，随后通过进气管到达无叶扇内部，使无叶扇吹出空气。

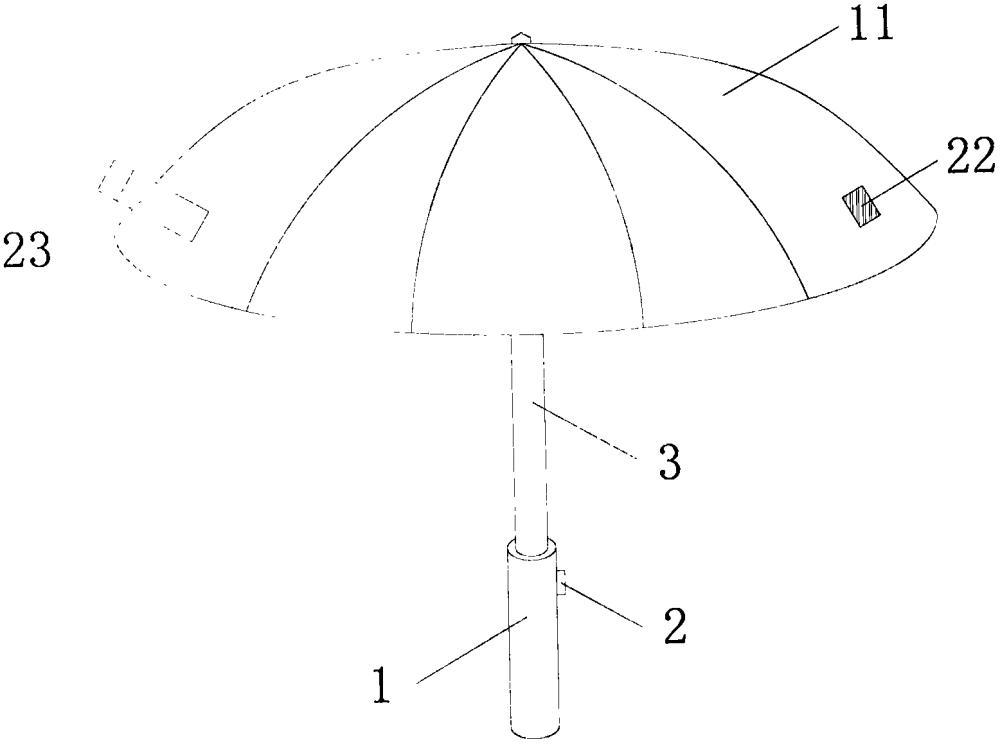

1.一种易于携带的无叶风扇伞，包括把手(1)和骨架(12)，其特征在于：所述把手(1)靠上端一侧固定设置有按钮(2)，所述把手(1)顶部固定设置有一号伞柄(3)，所述一号伞柄(3)另一端内部滑动设置有二号伞柄(4)，所述二号伞柄(4)另一端固定设置有三号伞柄(5)，所述三号伞柄(5)内部固定设置有蓄电池(7)，所述蓄电池(7)顶部固定设置有充电线(8)，所述充电线(8)另一端固定设置有充电口(9)，所述三号伞柄(5)顶部螺纹套设有防水盖(10)；

2.根据权利要求1所述的一种易于携带的无叶风扇伞，其特征在于：所述壳体(601)中部固定设置有滤网(602)，所述壳体(601)上端中部均固定设置有挡风板(605)，所述挡风板(605)中部转动设置有转轴(604)。

3.根据权利要求2所述的一种易于携带的无叶风扇伞，其特征在于：所述转轴(604)另一端固定设置有一号叶轮(606)，所述一号叶轮(606)另一端与电机(607)的输出端固定设置，所述电机(607)底部固定设置有一号连接块(608)。

4.根据权利要求3所述的一种易于携带的无叶风扇伞，其特征在于：所述一号连接块(608)底部卡接设置有二号连接块(609)，所述二号连接块(609)底部固定设置有二号叶轮(610)。

5.根据权利要求4所述的一种易于携带的无叶风扇伞，其特征在于：所述二号叶轮(610)底部固定设置有固定杆(611)，所述固定杆(611)另一端与壳体(601)底部固定设置，所述壳体(601)底部固定两侧均开设有出气孔(603)。

6.根据权利要求1所述的一种易于携带的无叶风扇伞，其特征在于：所述三号伞柄(5)靠上端固定设置有伞布(11)，所述伞布(11)一侧固定设置有魔术贴(22)，所述伞布(11)另一侧固定设置有固定带(23)。

7.根据权利要求1所述的一种易于携带的无叶风扇伞，其特征在于：所述三号伞柄(5)靠上端固定设置有骨架(12)，所述骨架(12)包括一号连杆(1201)，所述一号连杆(1201)另一端与二号连杆(1202)铰接设置，所述二号连杆(1202)另一端与三号连杆(1203)铰接设置，所述三号连杆(1203)另一端与伞布(11)固定设置有珠尾(24)。
