一种组合式行李箱的制作方法

本技术涉及行李箱领域，特别涉及一种组合式行李箱。

背景技术：

1、行李箱，亦称旅行箱、拉杆箱。是出门时所携带用以放置物品的箱子，它是行李的其中一种类型。通常行李箱是用来放置旅途上所需要的衣物、个人护理用品及纪念品。

2、在现有技术中，现有行李箱在携带书包的时候一般将书包放置在行李箱上，普遍是将书包的包袋套设在行李箱的拉杆上，而书包内的存放物品较重时，拖拉行李箱过程中，若书包滑落，则很容易导致拉杆的损坏，或是在携带书包时将书包放置在行李箱上，但是，还操作在拖拉行李箱时需要用手扶住书包防止书包掉落，从而使得行李箱在携带书包时操作不方便。

技术实现思路

1、本实用新型的主要目的在于提供一种组合式行李箱，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种组合式行李箱，包括行李箱本体，所述行李箱本体的前端通过柳钉固定连接有一个拉链开口的收纳盒本体，所述行李箱本体的前端壁并位于收纳盒本体的上方设有辅助悬挂机构，且辅助悬挂机构包括竖板、顶板、l型挂钩、活动板、限位块和螺纹杆，所述竖板通过螺母固定连接在行李箱本体的前端壁顶部，且顶板固定连接在竖板的前端壁顶部，所述l型挂钩固定连接在竖板的前端壁底部，所述活动板通过后端壁上的t型滑动块活动连接在竖板的前端壁上并位于l型挂钩的上方，且限位块固定连接在活动板的底面，所述螺纹杆与顶板顶面的螺纹孔活动连接，且螺纹杆还通过底端的转动块与活动板活动连接。

4、优选地，所述行李箱本体的前端壁顶部固定安装有一组上下对称的螺纹短杆。

5、优选地，所述竖板的上下两端分别固定安装有安装块，且安装块的前端壁上开设有安装孔，所述螺纹短杆穿插固定安装在安装孔内，且螺母与螺纹短杆螺纹连接在一起。

6、优选地，所述竖板的前端壁上开设有一道竖向的t型滑动槽，且竖板的前端壁顶部固定安装有顶板，所述顶板的顶面开设有螺纹孔，所述竖板的前端壁顶部还固定安装有l型挂钩，且l型挂钩的顶面开设有限位槽。

7、优选地，所述活动板的后端壁上固定安装有t型滑动块，且t型滑动块活动安装在t型滑动槽内，所述活动板的顶面前端开设有凸槽，且活动板的底面前端固定安装有与限位槽对应的限位块。

8、优选地，所述螺纹杆与螺纹孔螺纹连接在一起，且螺纹杆的底端固定安装有转动块并活动安装在凸槽内，所述螺纹杆的顶端固定安装有手拧旋钮。

9、与现有技术相比，本实用新型具有如下有益效果：

10、本实用新型中，通过将收纳盒本体组合安装在行李箱本体上进行使用，使得使用者在使用行李箱本体时可通过收纳盒本体容纳笔记本和证件等物件，拿取时方便不用打开整个行李箱本体，并配合上辅助悬挂机构的使用，在携带有书包时可将书包的提手挂到l型挂钩上，并旋动手拧旋钮带动螺纹杆在螺纹孔内螺纹旋转，且通过底端的转动块向下推动活动板让活动板底面安装的限位块卡入到l型挂钩顶面开设的限位槽中，以此可对书包上的提手进行限位，从而可将书包悬挂携带在行李箱本体上，并在拖拉行李箱的过程中可以防止书包出现下滑脱落的问题，同时，也能够避免书包过重对行李箱拉杆造成损坏的问题，进而使得行李箱本体具备方便携带书包的功能，提高了行李箱的实用性。

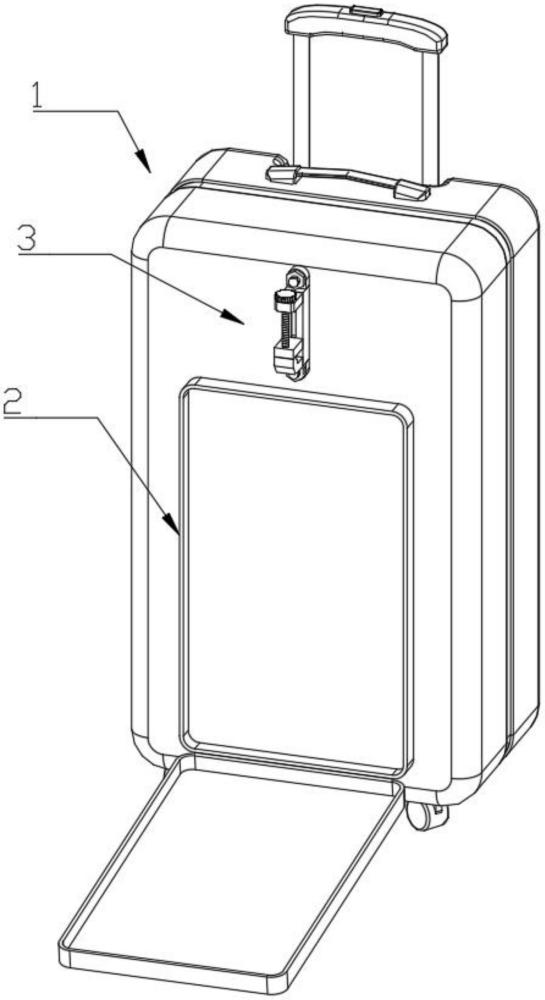

1.一种组合式行李箱，包括行李箱本体(1)，所述行李箱本体(1)的前端通过柳钉固定连接有一个拉链开口的收纳盒本体(2)，其特征在于：所述行李箱本体(1)的前端壁并位于收纳盒本体(2)的上方设有辅助悬挂机构(3)，且辅助悬挂机构(3)包括竖板(5)、顶板(10)、l型挂钩(12)、活动板(14)、限位块(17)和螺纹杆(18)，所述竖板(5)通过螺母(8)固定连接在行李箱本体(1)的前端壁顶部，且顶板(10)固定连接在竖板(5)的前端壁顶部，所述l型挂钩(12)固定连接在竖板(5)的前端壁底部，所述活动板(14)通过后端壁上的t型滑动块(15)活动连接在竖板(5)的前端壁上并位于l型挂钩(12)的上方，且限位块(17)固定连接在活动板(14)的底面，所述螺纹杆(18)与顶板(10)顶面的螺纹孔(11)活动连接，且螺纹杆(18)还通过底端的转动块(19)与活动板(14)活动连接。

2.根据权利要求1所述的一种组合式行李箱，其特征在于：所述行李箱本体(1)的前端壁顶部固定安装有一组上下对称的螺纹短杆(4)。

3.根据权利要求2所述的一种组合式行李箱，其特征在于：所述竖板(5)的上下两端分别固定安装有安装块(6)，且安装块(6)的前端壁上开设有安装孔(7)，所述螺纹短杆(4)穿插固定安装在安装孔(7)内，且螺母(8)与螺纹短杆(4)螺纹连接在一起。

4.根据权利要求3所述的一种组合式行李箱，其特征在于：所述竖板(5)的前端壁上开设有一道竖向的t型滑动槽(9)，且竖板(5)的前端壁顶部固定安装有顶板(10)，所述顶板(10)的顶面开设有螺纹孔(11)，所述竖板(5)的前端壁顶部还固定安装有l型挂钩(12)，且l型挂钩(12)的顶面开设有限位槽(13)。

5.根据权利要求4所述的一种组合式行李箱，其特征在于：所述活动板(14)的后端壁上固定安装有t型滑动块(15)，且t型滑动块(15)活动安装在t型滑动槽(9)内，所述活动板(14)的顶面前端开设有凸槽(16)，且活动板(14)的底面前端固定安装有与限位槽(13)对应的限位块(17)。

6.根据权利要求5所述的一种组合式行李箱，其特征在于：所述螺纹杆(18)与螺纹孔(11)螺纹连接在一起，且螺纹杆(18)的底端固定安装有转动块(19)并活动安装在凸槽(16)内，所述螺纹杆(18)的顶端固定安装有手拧旋钮(20)。
