一种丝瓜络鞋垫切边机的制作方法

本技术涉及丝瓜烙鞋垫加工，特别涉及一种丝瓜络鞋垫切边机。

背景技术：

1、丝瓜络，别名丝瓜壳，是植物丝瓜成熟、自然风干所得的网状体，富有弹性，丝瓜鞋垫一般指丝瓜络制成的天然鞋垫，丝瓜络鞋垫产品克服了布鞋垫易霉烂、牛皮鞋垫生硬，变形、聚臭，塑料鞋垫打滑、有异味等弊端，同时对环境不会产生污染。

2、现有的丝瓜烙鞋垫切边机在进行切边时，丝瓜烙易发生移动导致切边失败，且难以根据鞋垫的大小对所需切割的丝瓜烙的固定位置进行调节。

3、为此，提出一种丝瓜络鞋垫切边机。

技术实现思路

1、有鉴于此，本实用新型实施例希望提供一种丝瓜络鞋垫切边机，以解决或缓解现有技术中存在的技术问题，至少提供一种有益的选择。

2、本实用新型实施例的技术方案是这样实现的：一种丝瓜络鞋垫切边机，包括工作机构，以及设置于所述工作机构底部的清扫机构，工作机构，其包括：安装板，设置于所述安装板一侧的第一液压缸，设置于所述第一液压缸顶部的连接板，设置于所述连接板底部一侧设置有双向液压缸，设置于所述双向液压缸两端的固定块，设置于所述固定块底部的压紧板，以及设置于所述压紧板底部的橡胶板，以及设置于所述安装板顶部的侧板。

3、在一些实施例中，所述侧板顶部设置有顶板，所述顶板底部设置有第二液压缸，所述第二液压缸底部设置有下压板，所述下压板底部设置有固定片，所述固定片底部设置有切边片。

4、在一些实施例中，所述清扫机构包括设置于所述安装板一侧的直线滑轨，设置于所述直线滑轨顶部的移动块，以及设置于所述移动块一侧的第一刮除组件、第二刮除组件和第三刮除组件。

5、在一些实施例中，所述第一刮除组件包括设置于所述移动块一侧的固定条，以及设置于所述固定条底部的刮除板。

6、在一些实施例中，所述第一刮除组件与第二刮除组件和第三刮除组件结构相同。

7、在一些实施例中，所述直线滑轨一侧设置有放置板，所述放置板底部设置有支撑脚。

8、本实用新型实施例由于采用以上技术方案，其具有以下优点：

9、1.一种丝瓜络鞋垫切边机，在进行使用时，第一液压缸带动连接杆底部双向液压缸两侧的固定块向下移动，使得固定块底部的压紧板向下移动对丝瓜烙进行固定，同时压紧板底部的橡胶板在压紧的过程中防止对丝瓜烙造成损伤，且在对不同大小的丝瓜烙鞋垫进行固定时，双向液压缸带动两侧固定块底部的压紧板之间距离进行调整，可满足对不同大小的丝瓜烙鞋垫进行固定。

10、2.一种丝瓜络鞋垫切边机，在进行切边完成后，直线滑轨带动移动块一侧的三个固定条进行移动，使得三个固定条底部的刮除板对放置板顶部残留的丝瓜烙碎屑进行刮除清理，防止对后续的切边造成影响。

11、上述概述仅仅是为了说明书的目的，并不意图以任何方式进行限制。除上述描述的示意性的方面、实施方式和特征之外，通过参考附图和以下的详细描述，本实用新型进一步的方面、实施方式和特征将会是容易明白的。

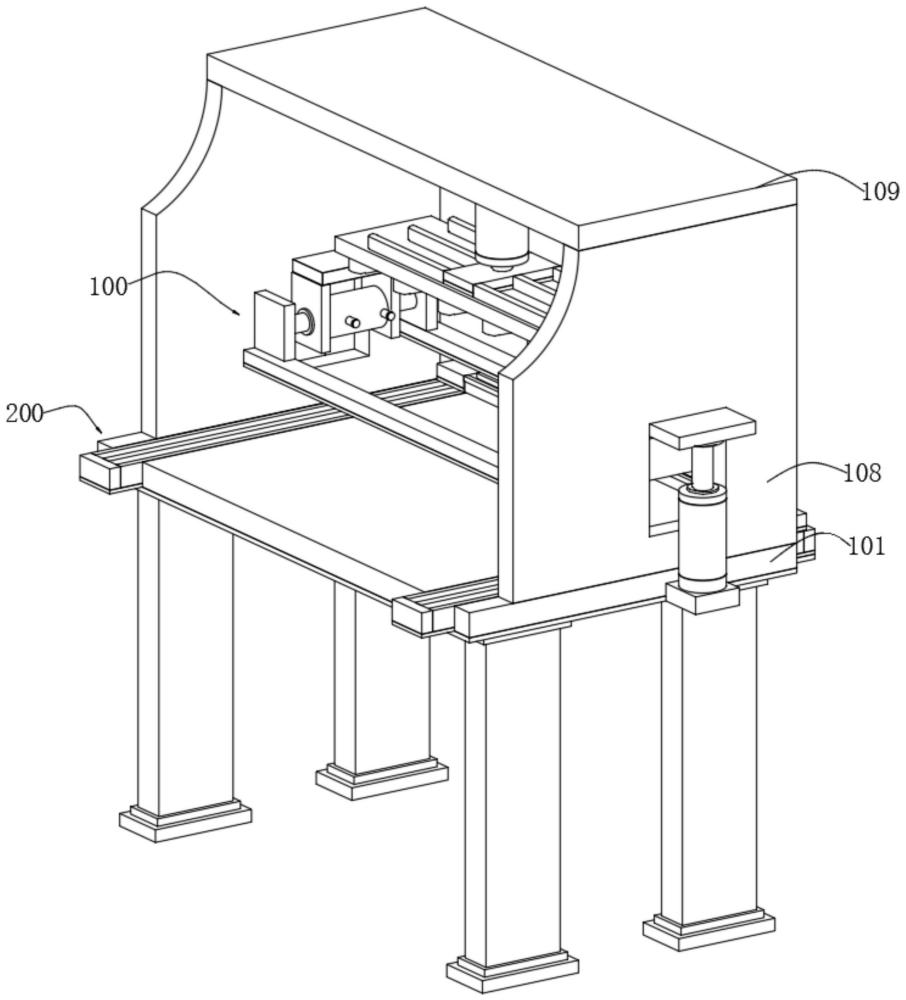

1.一种丝瓜络鞋垫切边机，包括工作机构(100)，以及设置于所述工作机构(100)底部的清扫机构(200)，其特征在于：工作机构(100)，其包括：安装板(101)，设置于所述安装板(101)一侧的第一液压缸(102)，设置于所述第一液压缸(102)顶部的连接板(103)，设置于所述连接板(103)底部一侧设置有双向液压缸(104)，设置于所述双向液压缸(104)两端的固定块(105)，设置于所述固定块(105)底部的压紧板(106)，以及设置于所述压紧板(106)底部的橡胶板(107)，以及设置于所述安装板(101)顶部的侧板(108)。

2.根据权利要求1所述的一种丝瓜络鞋垫切边机，其特征在于：所述侧板(108)顶部设置有顶板(109)，所述顶板(109)底部设置有第二液压缸(110)，所述第二液压缸(110)底部设置有下压板(111)，所述下压板(111)底部设置有固定片(112)，所述固定片(112)底部设置有切边片(113)。

3.根据权利要求1或2所述的一种丝瓜络鞋垫切边机，其特征在于：所述清扫机构(200)包括设置于所述安装板(101)一侧的直线滑轨(201)，设置于所述直线滑轨(201)顶部的移动块(202)，以及设置于所述移动块(202)一侧的第一刮除组件(203)、第二刮除组件(204)和第三刮除组件(205)。

4.根据权利要求3所述的一种丝瓜络鞋垫切边机，其特征在于：所述第一刮除组件(203)包括设置于所述移动块(202)一侧的固定条(203a)，以及设置于所述固定条(203a)底部的刮除板(203b)。

5.根据权利要求4所述的一种丝瓜络鞋垫切边机，其特征在于：所述第一刮除组件(203)与第二刮除组件(204)和第三刮除组件(205)结构相同。

6.根据权利要求4或5所述的一种丝瓜络鞋垫切边机，其特征在于：所述直线滑轨(201)一侧设置有放置板(206)，所述放置板(206)底部设置有支撑脚(207)。
