一种鞋舌的制作方法

本技术涉及鞋制品，尤其涉及一种鞋舌。

背景技术：

1、鞋舌是鞋子的一部分，它通常位于鞋面下方，覆盖着足部的同时起到了一定的保护作用，鞋舌也可以减缓鞋带对脚背产生的摩擦，提供舒适的穿着体验，同时可以在运动中作为额外的保护，防止脚腕受伤，并确保鞋子不会意外脱落，从而减少摔倒的风险。

2、为了运动过程中的脚感舒适，缓解鞋带长时间绑紧带来的勒痛感，比如中国专利公开文献（cn218303674u），鞋舌与人脚背接触的一侧设置有具有填充物的填充袋。但人的脚背呈中间高两边低的弧度弯曲，这种凸字形的填充袋使得鞋子在穿着时，鞋带绑紧时的压力大部分施加在脚背最高处，不符合人体工学，当鞋子长时间穿着时可能会造成不适。

3、此外，现有的鞋舌通常包括外层、里层以及夹在里层和外层之间的夹层共三层结构，外层、里层以及夹层沿鞋舌的边沿通过针线缝合固定，当鞋子长时间穿着时，缝合线可能会与脚背处摩擦造成不适；且三层鞋舌结构较薄，鞋舌整体弹性较差。

技术实现思路

1、本实用新型提供了一种鞋舌，目的在于解决现有的鞋舌不符合人体工学，鞋子长时间穿着时可能会造成不适等问题。

2、为了解决上述技术问题，本实用新型采用如下技术方案：

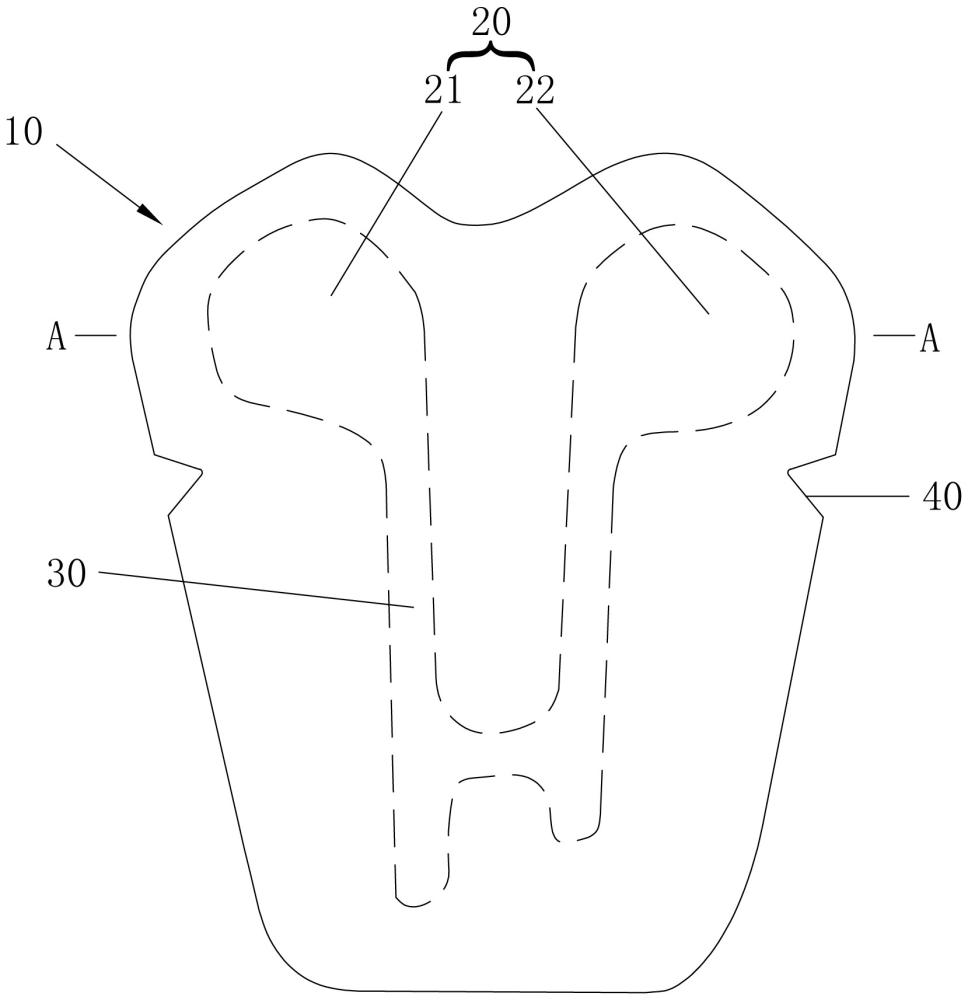

3、一种鞋舌，包括鞋舌本体，鞋舌本体的内侧面设有凸部，凸部包括设置在鞋舌本体的内侧面上部两端的凸块一和凸块二，鞋舌本体的内侧面下部还设有一个凸条，凸条呈“h”形，凸条的顶部分别与凸块一及凸块二的底部固定连接，且凸块一及凸块二的高度大于凸条的高度。

4、进一步地，上述鞋舌本体由外到内依次包括外层、第一海绵层、网络加强层、第二海绵层及里层，相邻层间涂覆有pur热熔胶；外层、第一海绵层、网络加强层、第二海绵层及里层采用模压一体成型。

5、进一步地，上述网络加强层的下表面上部两端分别一体成型有一凸起，第二海绵层及里层在凸起的对应位置也形成与凸起弧度相同的隆起，隆起即形成凸部。

6、进一步地，上述网络加强层为网纱。

7、进一步地，上述第一海绵层、第二海绵层为零重力海绵。

8、进一步地，上述外层上设有具有填充物的填充袋。

9、进一步地，上述鞋舌本体的两侧边均设有一v形缺口。

10、由上述对本实用新型结构的描述可知，本实用新型具有如下优点：

11、1、本实用新型的鞋舌，鞋舌本体的内侧面设有凸部，凸部包括设置在鞋舌本体的内侧面上部两端的凸块一和凸块二，鞋舌本体的内侧面下部还设有一个凸条，凸条呈“h”形，凸条的顶部分别与凸块一及凸块二的底部固定连接。凸块一及凸块二之间留有一定间隙，适配人体脚背中间高两边低的形状，凸条在增加了鞋舌与脚背之间的摩擦力，防止穿着过程中鞋舌偏移的同时，还使得鞋舌与脚之间留有间隙，便于更好的透气及散热。

12、2、鞋舌本体由外到内依次包括外层、第一海绵层、网络加强层、第二海绵层及里层共五层结构，对比传统鞋舌只有外层、里层以及夹层共三层结构，有良好的缓冲、减震和弹性好等性能。

13、3、外层、第一海绵层、网络加强层、第二海绵层及里层采用模压一体成型，避免了缝合线与脚背处摩擦造成的不适。

1.一种鞋舌，包括鞋舌本体，其特征在于：所述鞋舌本体的内侧面设有凸部，所述凸部包括设置在鞋舌本体的内侧面上部两端的凸块一和凸块二，所述鞋舌本体的内侧面下部还设有一个凸条，所述凸条呈“h”形，所述凸条的顶部分别与所述凸块一及凸块二的底部固定连接，且所述凸块一及凸块二的高度大于所述凸条的高度。

2.根据权利要求1所述的鞋舌，其特征在于：所述鞋舌本体由外到内依次包括外层、第一海绵层、网络加强层、第二海绵层及里层，相邻层间涂覆有pur热熔胶；所述外层、第一海绵层、网络加强层、第二海绵层及里层采用模压一体成型。

3.根据权利要求2所述的鞋舌，其特征在于：所述网络加强层的下表面上部两端分别一体成型有一凸起，所述第二海绵层及所述里层在所述凸起的对应位置也形成与凸起弧度相同的隆起，所述隆起即形成所述凸部。

4.根据权利要求2所述的鞋舌，其特征在于：所述网络加强层为网纱。

5.根据权利要求2所述的鞋舌，其特征在于：所述第一海绵层、第二海绵层为零重力海绵。

6.根据权利要求2所述的鞋舌，其特征在于：所述外层上设有具有填充物的填充袋。

7.根据权利要求1所述的鞋舌，其特征在于：所述鞋舌本体的两侧边均设有一v形缺口。
