一种用于安全鞋鞋面牢固的检测装置的制作方法

本技术涉及安全鞋检测领域，具体是一种用于安全鞋鞋面牢固的检测装置。

背景技术：

1、本部分的陈述仅仅是提供了与本实用新型相关的背景技术信息，不必然构成在先技术。

2、安全鞋是安全类鞋和防护类鞋的统称，一般指在不同工作场合穿用的具有保护脚部及腿部的鞋类，防止脚部和腿部受到伤害。通常情况下安全鞋的前端设有一个金属鞋头，对工作人员的脚部起到保护作用。金属鞋头为了能够保证工作人员的舒适度，并对工作人员的脚部起到保护且防止金属鞋头的偏移，故金属鞋头需要与鞋面的内表面相接触，从而对工作人员的脚部起到保护作用。而工作人员在日常工作时，由于物体在砸落脚部后被金属鞋头所抵挡，从而对脚部进行保护。然而金属鞋头在受到物体所传递到的力的同时会将所收到的力传递给鞋底，且金属鞋头的边缘与鞋面和鞋底的连接处相近，故在金属鞋头受到力后会对鞋面与鞋底之间的固定起到挤压、损坏等，从而使得安全鞋的鞋面与鞋底存在开裂、分离的风险。而当工作人员在进行作业时安全鞋若出现开裂会影响到工作人员的正常作业和脚部的安全等。因此安全鞋需要进行定期检测鞋面与鞋底的牢固程度。

3、安全鞋在承受物体砸落时由于物体砸落的位置不同，从而使得金属鞋头对安全鞋的鞋头部分的损坏程度不同，因此如何能够在不同角度的物体砸落后，对安全鞋鞋头的损坏程度为一待解决的问题。而砸落的物体重量的不同，同样会影响到安全鞋鞋头的损坏程度，故如何能够对不同重量的物体砸落对安全鞋鞋头的影响为一待解决的问题。

技术实现思路

1、本实用新型的目的在于提供一种用于安全鞋鞋面牢固的检测装置，它本装置可以通过调节冲击头的角度，使得砸压的角度不同，对于鞋面倾斜处能够进行更好的接触冲击，使得本装置能够对安全鞋不同角度的冲击进行检测。本装置通过绳链进行砸压，当冲击装置砸落到金属鞋头上后可以进行弹出，能够模仿在工作中物体砸落到金属鞋头上后会有微小反弹的情况。并且本装置通过不同高度的砸落，使得本装置能够对重量不同的物体砸落进行检测。

2、本实用新型为实现上述目的，通过以下技术方案实现：

3、一种用于安全鞋鞋面牢固的检测装置包括工作台、控制件、冲击装置，工作台上设有紧固组件，紧固组件对安全鞋起到固定夹紧作用，工作台上还设有支撑架，支撑架与工作台的两侧固定连接，支撑架的顶部设有一滑槽，控制件通过滑槽与支撑架之间滑动连接，支撑架是与工作台上表面的两侧固定连接，使得支撑架能够更好的为整个装置提供支撑的作用，支撑架的顶部与支撑架的柱体部分通过螺钉连接，即支撑架是由多部分所进行组合固定从而形成的。并且支撑架的顶部设有一滑槽，滑槽则与控制件相连接，使得控制件能够在一定范围内滑动，从而对满足对安全鞋不同位置鞋面牢固度的检测。冲击装置与控制件相连接，冲击装置对安全鞋的鞋面进行冲击；冲击装置包括冲击头、凹型固定件，凹型固定件的凹型端与冲击头转动连接，使得冲击头与不同位置的安全鞋鞋面相接触。还包括驱动件，驱动件与绳链的另一端相连接。驱动件是为冲击装置的抬升提供动力的机构，在这里可以选用液压马达、液压缸。

4、凹型固定件的凹型端还设有通孔，通孔上设有一限位柱，冲击头的一端设有贯穿孔，贯穿孔与限位柱同轴设置，限位柱的一端设有固定把手，固定把手挤压凹型固定件的凹型端，使其对冲击头进行固定。凹型固定件的凹型端与冲击头上均设有面齿轮，凹型固定件与冲击头之间通过面齿轮相连接。凹型固定件的顶部设有绳链，绳链贯穿控制件，控制件与凹型固定件之间通过绳链相连接，凹型固定件的凹型端设有通孔、面齿轮，而冲击头的一端设有一个贯穿孔，且贯穿孔的两侧均设有面齿轮，使得冲击头上的贯穿孔在与凹型固定件凹型端的通孔相适配，而通孔上还设有一个限位柱，限位柱的一端设有一个固定把手，固定把手为偏心轮设置，使得固定把手在进行转动的过程中能够对凹型固定件的凹型端进行挤压，从而使得凹型端上的面齿轮与冲击头上的面齿轮相啮合，而当固定把手在进行转动后，即偏心轮转动使得偏心轮减小对凹型固定件凹型端的挤压，从而使得凹型端进行回弹，然后在对冲击头进行转动。控制件内部设有v型槽滚轮，v型槽滚轮与绳链相接触。

5、紧固组件包括挤压件、支撑台，支撑台与工作台之间可拆卸连接，支撑台上设有弧形槽，弧形槽与安全鞋相适配，两个挤压件对安全鞋挤压固定。支撑台设置在工作台的表面，并且支撑台与工作台之间为可拆卸连接，例如螺栓连接等。而支撑台根据安全鞋所要测试位置的不同，在工作台上安装的位置也不同，能够对安全鞋鞋面进行检测。挤压件一侧设有推杆，推杆与挤压件之间转动连接，推杆与支撑件相邻两侧边相连接。挤压件的的另一侧设有一个推杆，推杆的作用是对挤压件提供一个力的作用。推杆与工作台相连接，而工作台在与支撑件相邻的两侧边上设有凸起，凸起上设有螺纹孔，使得推杆贯穿螺纹孔后与挤压件相接触，且推杆与挤压件的接触为球面接触，使得推杆在转动时能够推着挤压件向前进行移动而非转动。

6、对比现有技术，本实用新型的有益效果在于：

7、本装置可以通过调节冲击头的角度，使得砸压的角度不同，对于鞋面倾斜处能够进行更好的接触冲击，使得本装置能够对安全鞋不同角度的冲击进行检测。本装置通过绳链进行砸压，当冲击装置砸落到金属鞋头上后可以进行弹出，能够模仿在工作中物体砸落到金属鞋头上后会有微小反弹的情况。并且本装置通过不同高度的砸落，使得本装置能够对重量不同的物体砸落进行检测。

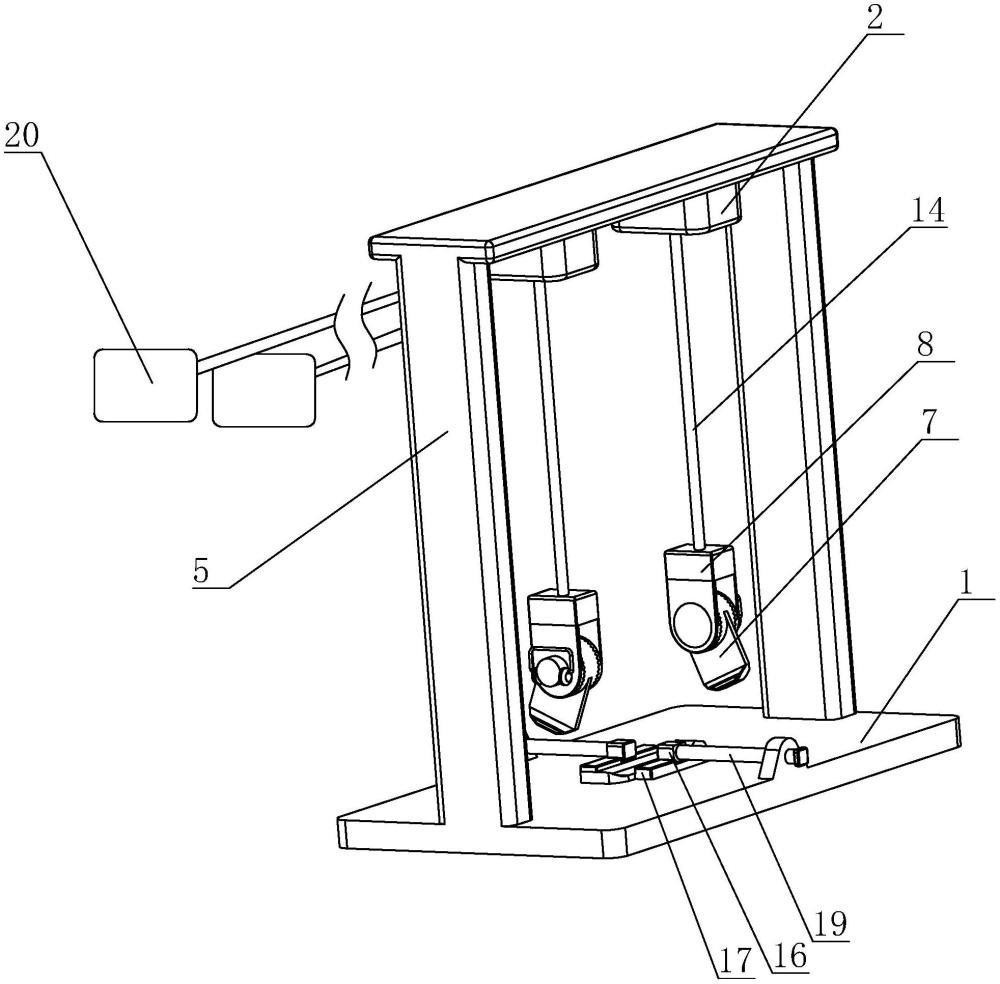

1.一种用于安全鞋鞋面牢固的检测装置，其特征在于：包括工作台(1)、控制件(2)、冲击装置(3)，所述工作台(1)上设有紧固组件(4)，所述紧固组件(4)对安全鞋起到固定夹紧作用，所述工作台(1)上还设有支撑架(5)，所述支撑架(5)与工作台(1)的两侧固定连接，所述支撑架(5)的顶部设有一滑槽(6)，所述控制件(2)通过滑槽(6)与支撑架(5)之间滑动连接，所述冲击装置(3)与控制件(2)相连接，所述冲击装置(3)对安全鞋的鞋面进行冲击；

2.根据权利要求1所述一种用于安全鞋鞋面牢固的检测装置，其特征在于：所述凹型固定件(8)的凹型端还设有通孔(9)，所述通孔(9)上设有一限位柱(10)，所述冲击头(7)的一端设有贯穿孔(11)，所述贯穿孔(11)与限位柱(10)同轴设置，所述限位柱(10)的一端设有固定把手(12)，所述固定把手(12)挤压凹型固定件(8)的凹型端，使其对冲击头(7)进行固定。

3.根据权利要求2所述一种用于安全鞋鞋面牢固的检测装置，其特征在于：所述凹型固定件(8)的凹型端与冲击头(7)上均设有面齿轮(13)，所述凹型固定件(8)与冲击头(7)之间通过面齿轮(13)相连接。

4.根据权利要求3所述一种用于安全鞋鞋面牢固的检测装置，其特征在于：所述凹型固定件(8)的顶部设有绳链(14)，所述绳链(14)贯穿控制件(2)，所述控制件(2)与凹型固定件(8)之间通过绳链(14)相连接，所述控制件(2)内部设有v型槽滚轮(15)，所述v型槽滚轮(15)与绳链(14)相接触。

5.根据权利要求4所述一种用于安全鞋鞋面牢固的检测装置，其特征在于：所述紧固组件(4)包括挤压件(16)、支撑台(17)，所述支撑台(17)与工作台(1)之间可拆卸连接，所述支撑台(17)上设有弧形槽(18)，所述弧形槽(18)与安全鞋相适配，两个所述挤压件(16)对安全鞋挤压固定。

6.根据权利要求5所述一种用于安全鞋鞋面牢固的检测装置，其特征在于：所述挤压件(16)一侧设有推杆(19)，所述推杆(19)与挤压件(16)之间转动连接，所述推杆(19)与支撑架(5)相邻两侧边相连接。

7.根据权利要求4-6任意一项所述一种用于安全鞋鞋面牢固的检测装置，其特征在于：还包括驱动件(20)，所述驱动件(20)与绳链(14)的另一端相连接。
