一种拼接式魔术贴的制作方法

本技术涉及魔术贴，具体为一种拼接式魔术贴。

背景技术：

1、魔术贴，又名粘扣带，是常用的一种连接辅料，分公母两面，一面是细小柔软的纤维，另一面是较硬带钩的刺毛。它能起到连接作用，以代替纽扣、揿钮、拉链等联接材料，其特点是使用十分方便、省时、快捷，并且在缝件上柔软。因此，魔术贴广泛用于服装鞋帽、手套、皮包、沙发、车船、座垫、航空用品、塑胶雨披、窗帘、玩具、睡袋、体育运动器材、音响器材、医疗器械、帐篷、小轮车护套以及各类军工产品、电子电线、充电器、陈列用具等。随着技术的发展，人们在最初的魔术贴基础上开发出多种不同品种，使其应用领域越来越广泛，如根据其结构有背胶魔术贴、勾毛同体魔术贴、背靠背魔术贴等，根据其用途有粘扣魔术贴、理线魔术贴、捆扎带魔术贴等。

2、现有的魔术贴按照长度来分类，一类是按照一定长度切割生产，长度一般较短；一类是魔术贴环绕卷轴生产包装，长度较长，然而无论是哪种方式，都不能控制使用长度或者需要用其他工具截取所需要使用长度的魔术贴，步骤较多且材料利用率较低，无形中造成资源的浪费，故而提出一种拼接式魔术贴来解决上述问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种拼接式魔术贴，具备能够根据长短自由拼接等优点，解决了长短不一使用不够便捷的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种拼接式魔术贴，包括魔术贴主体，所述魔术贴主体的一端固定连接有对接块，所述魔术贴主体的另一端固定连接有连接块；

3、所述连接块上设置有限位件；

4、所述限位件包括连接轴，所述连接块的内部开设有安装孔，所述连接轴转动连接在安装孔的内侧，所述连接轴的外侧固定连接有转筒，所述转筒的外侧固定连接有转动块，所述转动块的内侧固定连接有一端贯穿连接块的挡块，所述转筒的外侧固定连接有一端贯穿并延伸至连接块外侧的拨动块，所述转筒的前后两侧与安装孔的内侧之间设置有第一扭簧；

5、所述连接块上设置有用于限位阻挡拨动块的限位件。

6、进一步，所述安装孔的规格大于转动块的规格，所述挡块贯穿连接块的一端为倾斜状。

7、进一步，所述对接块远离魔术贴主体的一端为凸字形，所述连接块远离魔术贴主体的一端为凹字形。

8、进一步，所述对接块的凸字端开设有挡槽，所述挡槽的规格与挡块贯穿连接块一端的规格相适配。

9、进一步，所述转动块的数量为两个，两个所述转动块上下对称分布在挡块凹字端的内壁上。

10、进一步，所述限位件包括抵块，所述连接块的外侧开设有一端与安装孔连通的连接孔且位于拨动块外侧的，所述抵块转动连接在连接孔的内侧。

11、进一步，所述转动块通过转轴转动连接在连接孔的内侧，所述抵块靠近拨动块的一端固定连接有橡胶圈，所述抵块的外侧转动连接有拉环。

12、进一步，所述魔术贴主体包括勾面层、加强层、基材层和毛面层，所述加强层的数量为两个，两个所述加强层分别固定连接在基材层的一侧和另一侧，所述勾面层固定连接在顶部加强层的上端部，所述毛面层固定连接在底部加强层的下端部。

13、与现有技术相比，本申请的技术方案具备以下有益效果：

14、1、该拼接式魔术贴，由于对接块与连接块分别为凸字形以及凹字形，所以在连接块与连接块进行对接时，可对转动块上的挡块倾斜处进行挤压，并挤压至连接块内部后，即可实现对对接块与连接块的拼接固定，而通过转动抵块至连接孔内，即可抵住拨动块，减少拨动块误触而造成对接块与连接块松动分离的可能，来提高拼接稳定性。

15、2、该拼接式魔术贴，由于基材层分别与勾面层与毛面层之间设置有加强层，因此可提高魔术贴主体整体的连接以及使用的抗拉伸性能，从而提高魔术贴主体使用强度。

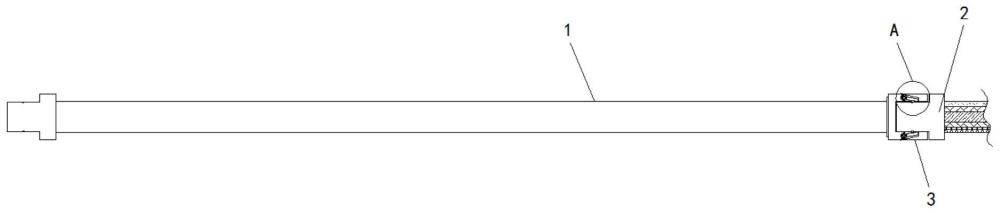

1.一种拼接式魔术贴，包括魔术贴主体（1），其特征在于：所述魔术贴主体（1）的一端固定连接有对接块（2），所述魔术贴主体（1）的另一端固定连接有连接块（3）；

2.根据权利要求1所述的一种拼接式魔术贴，其特征在于：所述安装孔（41）的规格大于转动块（42）的规格，所述挡块（43）贯穿连接块（3）的一端为倾斜状。

3.根据权利要求1所述的一种拼接式魔术贴，其特征在于：所述对接块（2）远离魔术贴主体（1）的一端为凸字形，所述连接块（3）远离魔术贴主体（1）的一端为凹字形。

4.根据权利要求1所述的一种拼接式魔术贴，其特征在于：所述对接块（2）的凸字端开设有挡槽，所述挡槽的规格与挡块（43）贯穿连接块（3）一端的规格相适配。

5.根据权利要求1所述的一种拼接式魔术贴，其特征在于：所述转动块（42）的数量为两个，两个所述转动块（42）上下对称分布在挡块（43）凹字端的内壁上。

6.根据权利要求1所述的一种拼接式魔术贴，其特征在于：所述限位件包括抵块（48），所述连接块（3）的外侧开设有一端与安装孔（41）连通的连接孔（47）且位于拨动块（49）外侧的，所述抵块（48）转动连接在连接孔（47）的内侧。

7.根据权利要求6所述的一种拼接式魔术贴，其特征在于：所述转动块（42）通过转轴转动连接在连接孔（47）的内侧，所述抵块（48）靠近拨动块（49）的一端固定连接有橡胶圈，所述抵块（48）的外侧转动连接有拉环。

8.根据权利要求1所述的一种拼接式魔术贴，其特征在于：所述魔术贴主体（1）包括勾面层（11）、加强层（12）、基材层（13）和毛面层（14），所述加强层（12）的数量为两个，两个所述加强层（12）分别固定连接在基材层（13）的一侧和另一侧，所述勾面层（11）固定连接在顶部加强层（12）的上端部，所述毛面层（14）固定连接在底部加强层（12）的下端部。
