一种石油加工用原油滤砂装置的制作方法

本技术涉及石油加工，具体为一种石油加工用原油滤砂装置。

背景技术：

1、石油的原油中在开采过程中会掺杂有部分的砂砾，如不对其进行清除，必然影响后续的石油裂解和分馏加工，因此，需通过滤砂装置对原油中的砂砾进行过滤。

2、滤砂装置一般通过多个滤网对原油中的砂砾进行过滤，过滤时一般仅通过原油自由滴落，效率较慢，而且各个滤网的结构一般不同，使滤砂装置整体结构较为复杂，不易前期加工；滤砂装置在使用时一般仅可对原油中的砂砾进行拦截，不易对砂砾表面包裹的石油进行处理，从而容易导致滤砂装置使用时发生石油浪费的现象；滤砂装置一般通过螺钉对各个滤网进行拆卸，较为繁琐，从而影响了滤砂装置拆装滤网时的便利程度。

技术实现思路

1、本实用新型的目的在于提供一种石油加工用原油滤砂装置，以解决上述背景技术中提出滤砂装置使用时的效率较慢，结构较为复杂，不易前期加工，容易发生石油浪费的现象，以及拆装滤网时的便利程度低的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种石油加工用原油滤砂装置，包括过滤罐，所述过滤罐的表面安装有控制面板，所述过滤罐的表面盖设有盖板，所述盖板与过滤罐通过卡扣拆卸连接，所述盖板的表面固定有进料斗，所述过滤罐的外侧设置有加热机构，所述加热机构由加热筒和加热部件组成，所述过滤罐的内部设置有滤砂机构，所述滤砂机构由中滤盘、挤压滤砂组件和小滤盘组成，所述过滤罐的内部设置有拆装机构，所述拆装机构由螺筒、拆装组件和螺柱组成。

3、优选的，所述过滤罐的外侧套固有加热筒，所述加热筒的内部安装有加热部件。

4、优选的，所述加热部件的内部设置有温度监测器、保温层和电热丝，所述加热筒的内部固定有保温层，所述保温层的表面皆安装有电热丝，所述电热丝的输入端与控制面板的输出端电性连接，所述保温层的表面安装有温度监测器，所述温度监测器的输入端与控制面板的输出端电性连接。

5、优选的，所述过滤罐内部的底部位置处设置有中滤盘，所述中滤盘的下方设置有小滤盘，所述盖板的表面设置有挤压滤砂组件。

6、优选的，所述挤压滤砂组件的内部包括有导向杆、电动推杆、大滤筒和压盘，所述过滤罐的内部设置有大滤筒，所述大滤筒位于中滤盘的上方。

7、优选的，所述大滤筒的内部设置有压盘，所述压盘的表面开设有便于进料斗穿过的通口，所述盖板的顶部位置处固定有电动推杆，所述电动推杆的输入端与控制面板的输出端电性连接，所述电动推杆的一端贯穿盖板并与压盘的表面相固定连接，所述盖板的顶部位置处皆设置有导向杆，所述导向杆的一端贯穿盖板并与压盘的表面相固定连接。

8、优选的，所述螺筒分别固定在中滤盘的两侧，所述螺柱分别固定在大滤筒与小滤盘的表面，所述螺柱与螺筒相互螺纹配合。

9、优选的，所述过滤罐的内部设置有拆装组件，所述拆装组件的内部包含有固定环、定位孔和定位柱。

10、优选的，所述定位柱分别固定在大滤筒的表面，所述过滤罐内部的顶部位置处固定有固定环，所述固定环位于大滤筒的外侧，所述固定环的表面开设有定位孔，所述定位孔与定位柱相互插接配合。

11、与现有技术相比，本实用新型的有益效果是：该石油加工用原油滤砂装置不仅提高了滤砂装置使用时的工作效率，而且结构简单，易于前期加工，避免了滤砂装置使用时发生石油浪费的现象，而且提高了滤砂装置拆装中滤盘时的便利程度；

12、1.通过设置有滤砂机构，将原油通过进料斗倒入过滤罐的内部，使原油落至大滤筒的内部，此时，大颗粒砂砾被拦截在大滤筒内部，初步过滤后的原油通过大滤筒落至中滤盘的内部，此时，在中滤盘的作用下可对原油进行二次过滤，过滤后的砂砾留至中滤盘内部，原油进入小滤盘内部，再一次对原油进行过滤，同时，可操作控制面板，使控制面板控制电动推杆工作，在电动推杆的作用下带动压盘向下运动，并在导向杆的作用下对压盘进行导向，使压盘对大滤筒内部的砂砾进行挤压，便于原油快速下落，同时，在压盘表面通口的作用下使压盘不受进料斗影响，以实现滤砂装置的滤砂功能，从而提高了滤砂装置使用时的工作效率，而且结构简单，易于前期加工；

13、2.通过设置有加热机构，可操作控制面板，使控制面板控制温度监测器和电热丝工作，在电热丝的作用下可对加热筒内部进行加热，并将热量传导至过滤罐的内部，并在温度监测器的作用下对温度进行监测，在保温层的作用下可减少热量的散失，此时，过滤罐内部砂砾表面包裹的石油受热后会逐渐滴落，以实现滤砂装置对砂砾的加热功能，从而避免了滤砂装置使用时发生石油浪费的现象；

14、3.通过设置有拆装机构，将中滤盘放至小滤盘上方，使螺筒套至螺柱的外侧，随后旋转小滤盘，使小滤盘带动螺柱旋转，在螺柱与螺筒的螺纹配合下将小滤盘固定在中滤盘的下方，同理，将大滤筒固定在中滤盘的上方，随后将小滤盘放至过滤罐的内部，并使定位柱插入定位孔内部，对中滤盘进行定位安装，随后将盖板盖至过滤罐的表面，并通过卡扣将盖板与过滤罐进行固定，此时，盖板可将大滤筒压固，以实现滤砂装置便于拆装中滤盘、挤压滤砂组件和小滤盘的功能，从而提高了滤砂装置拆装中滤盘时的便利程度。

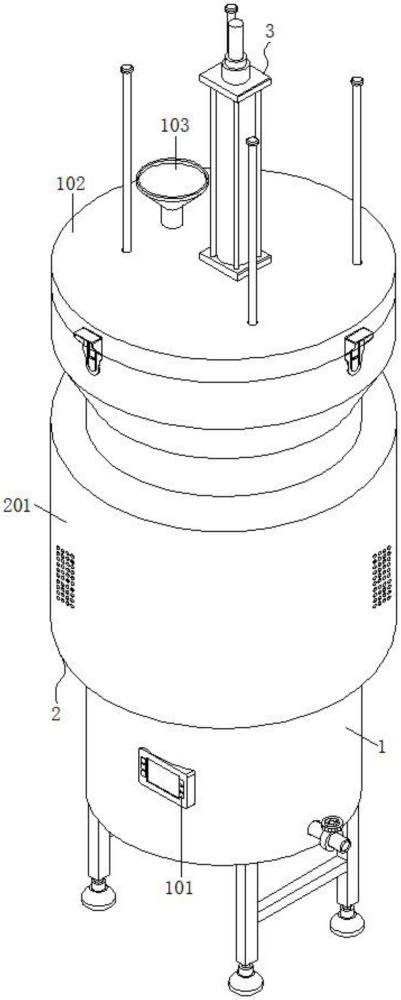

1.一种石油加工用原油滤砂装置，包括过滤罐(1)，其特征在于：所述过滤罐(1)的表面安装有控制面板(101)，所述过滤罐(1)的表面盖设有盖板(102)，所述盖板(102)与过滤罐(1)通过卡扣拆卸连接，所述盖板(102)的表面固定有进料斗(103)，所述过滤罐(1)的外侧设置有加热机构(2)，所述加热机构(2)由加热筒(201)和加热部件(202)组成，所述过滤罐(1)的内部设置有滤砂机构(3)，所述滤砂机构(3)由中滤盘(301)、挤压滤砂组件(302)和小滤盘(303)组成，所述过滤罐(1)的内部设置有拆装机构(4)，所述拆装机构(4)由螺筒(401)、拆装组件(402)和螺柱(403)组成。

2.根据权利要求1所述的一种石油加工用原油滤砂装置，其特征在于：所述过滤罐(1)的外侧套固有加热筒(201)，所述加热筒(201)的内部安装有加热部件(202)。

3.根据权利要求2所述的一种石油加工用原油滤砂装置，其特征在于：所述加热部件(202)的内部设置有温度监测器(2021)、保温层(2022)和电热丝(2023)，所述加热筒(201)的内部固定有保温层(2022)，所述保温层(2022)的表面皆安装有电热丝(2023)，所述电热丝(2023)的输入端与控制面板(101)的输出端电性连接，所述保温层(2022)的表面安装有温度监测器(2021)，所述温度监测器(2021)的输入端与控制面板(101)的输出端电性连接。

4.根据权利要求1所述的一种石油加工用原油滤砂装置，其特征在于：所述过滤罐(1)内部的底部位置处设置有中滤盘(301)，所述中滤盘(301)的下方设置有小滤盘(303)，所述盖板(102)的表面设置有挤压滤砂组件(302)。

5.根据权利要求4所述的一种石油加工用原油滤砂装置，其特征在于：所述挤压滤砂组件(302)的内部包括有导向杆(3021)、电动推杆(3022)、大滤筒(3023)和压盘(3024)，所述过滤罐(1)的内部设置有大滤筒(3023)，所述大滤筒(3023)位于中滤盘(301)的上方。

6.根据权利要求5所述的一种石油加工用原油滤砂装置，其特征在于：所述大滤筒(3023)的内部设置有压盘(3024)，所述压盘(3024)的表面开设有便于进料斗(103)穿过的通口，所述盖板(102)的顶部位置处固定有电动推杆(3022)，所述电动推杆(3022)的输入端与控制面板(101)的输出端电性连接，所述电动推杆(3022)的一端贯穿盖板(102)并与压盘(3024)的表面相固定连接，所述盖板(102)的顶部位置处皆设置有导向杆(3021)，所述导向杆(3021)的一端贯穿盖板(102)并与压盘(3024)的表面相固定连接。

7.根据权利要求1所述的一种石油加工用原油滤砂装置，其特征在于：所述螺筒(401)分别固定在中滤盘(301)的两侧，所述螺柱(403)分别固定在大滤筒(3023)与小滤盘(303)的表面，所述螺柱(403)与螺筒(401)相互螺纹配合。

8.根据权利要求7所述的一种石油加工用原油滤砂装置，其特征在于：所述过滤罐(1)的内部设置有拆装组件(402)，所述拆装组件(402)的内部包含有固定环(4021)、定位孔(4022)和定位柱(4023)。

9.根据权利要求8所述的一种石油加工用原油滤砂装置，其特征在于：所述定位柱(4023)分别固定在大滤筒(3023)的表面，所述过滤罐(1)内部的顶部位置处固定有固定环(4021)，所述固定环(4021)位于大滤筒(3023)的外侧，所述固定环(4021)的表面开设有定位孔(4022)，所述定位孔(4022)与定位柱(4023)相互插接配合。
