一种喷水机的制作方法

本技术涉及清洗设备，特别是一种喷水机。

背景技术：

1、现有的喷水设备通常会设置与喷头可拆卸连接的快接头，例如现有技术cn215088166u公开的一种高压清洗机角度可调喷头，包括快接头和旋转体，所述快接头适于连接供水部件，所述旋转体通过转接部转动设置于所述快接头上，所述转接部包括转动柱和转动腔，所述转动柱设置于所述快接头或所述旋转体上，对应的所述转动腔开设于所述旋转体或所述快接头上，所述转动柱密封且转动设置于所述转动腔内；所述快接头内开设有进水通道，所述旋转体内开设有出水通道，所述转动柱内开设有过渡通道，所述进水通道、所述过渡通道、所述转动腔和所述出水通道相连通，所述过渡通道的轴线与所述转动腔的轴线共线，所述出水通道的轴线与所述过渡通道的轴线或所述转动腔的轴线相交，具有结构简单，装配简便，操作方便，成本低的优点，快接头与喷头相连用于洒水，快接头与切割机或其他特定工具连接用于冷却刀片或防尘，然而快接头与喷头分离后，喷头缺乏固定放置的位置，容易丢失。

技术实现思路

1、本实用新型所要达到的目的就是提供一种喷水机，解决快接头与喷头分离后喷头易丢失的问题。

2、为了达到上述目的，本实用新型采用如下技术方案：一种喷水机，包括水箱和水泵，水泵的进水口连接有吸水管，吸水管插入水箱，水泵的出水口连接有出水管，出水管连接有快接头，快接头可拆卸连接有喷头，水箱上设有带卡槽的卡座，卡槽的内侧设有与快接头卡合后将连接在一起的快接头和喷头同时固定的内卡，卡槽的外侧设有用于将喷头单独固定的外卡，且外卡的宽度大于内卡的宽度。

3、采用上述技术方案后，本实用新型具有如下优点：快接头与喷头可拆卸连接，设置带有外卡和内卡的卡槽，快接头与喷头组装为一体时，组合体卡在卡槽的内卡固定，快接头与喷头拆分时，喷头单独将中部卡在卡槽的外卡固定，增加外卡的卡槽的功能性得以提升，能够避免喷头与快接头拆卸后，快接头与其他附件连接，喷头无处安放容易丢失的风险，卡槽的结构简单，用户操作方便，且无需过多的制造成本。

4、进一步的，外卡的中间设有凹部，外卡外端的宽度大于内端的宽度。

5、采用前述技术方案，外卡的中间设有凹部，且外卡外端的宽度小于内端的宽度，在对喷头进行抓握时，较小的宽度能够提供更好的握持力，使外卡对喷头的固定更为牢固。

6、进一步的，快接头上设有与内卡卡合的第一环槽，喷头上设有与外卡卡合的第二环槽。

7、采用前述技术方案，快接头上的第一环槽与内卡适配卡合，喷头上的第二环槽与外卡适配卡合，特定的卡槽与内外卡卡合，简化了组装和拆卸的步骤，也避免了装配错位或有误导致固定不牢的情况发生。

8、进一步的，卡座在卡槽的上方设有与快接头外形配合的容纳槽。

9、采用前述技术方案，容纳槽为快接头提供了专门放置的位置，减少快接头暴露在外受到损坏的风险，延长了快接头的使用寿命。

10、进一步的，卡座在卡槽一侧设有安装部，安装部上设有与螺钉连接的安装孔。

11、采用前述技术方案，通过设置安装部及安装孔，再通过螺钉与安装孔配合安装，能够将卡座牢固固定在水箱，防止在装配快接头或喷头时施加的作用力过大导致卡座松动的情况发生，确保快接头或喷头的装配可靠。

12、进一步的，水箱上设有与快接头和喷头外形配合的凹槽。

13、采用前述技术方案，凹槽与喷头和快接头的外形配合，使快接头和喷头在水箱上稳定固定，还能防止快接头和喷头错位，确保它们正确对齐并按照预期连接放置在凹槽内。

14、进一步的，水泵的出水口与出水管之间连接有出水接头组件，出水接头组件包括连接头和与连接头旋转连接的l型接头，l型接头与出水管连接。

15、采用前述技术方案，l型接头可以360°旋转，方便用户连接出水管并调整出水管的转向，避免出水管在连接处扭结、扭曲或扭损，影响出水顺畅和出水管的使用寿命。

16、进一步的，出水接头组件还包括将连接头压合固定的压板，压板设有翼部，翼部上设有与螺钉连接的固定孔。

17、采用前述技术方案，压板将连接头压合固定，压板与l型接头设于机壳外侧，连接头设于机壳内侧，压板保护连接头不受机壳外侧的影响，压板的翼部提供更广泛的支撑区域，翼部上的固定孔与螺钉连接使压板能够稳固装配在机壳上，提高整个出水接头组件的装配稳定性。

18、进一步的，出水口与连接头之间设有第一密封塞；和/或，进水口与吸水管之间设有第二密封塞。

19、采用前述技术方案，密封塞的设置提供了额外的防护层，确保连接点的密封性，防止外部液体通过连接头与机壳间的间隙漏到机壳内，还能防止外部杂质、灰尘或其他污染物进入水泵污染水源。

20、进一步的，快接头设有与喷头或者工具连接的快接插孔；和/或，水箱上固定有机壳，水泵设于机壳内，机壳外侧设有电源插孔。

21、采用前述技术方案，快接插孔的设计便于连接头与喷头或其他工具的连接，用户可以根据需要快速且轻松地更换快接头的连接物，以满足不同的应用需求，设备的功能性和灵活性均得以提升；机壳的存在为水泵和电源组件的提供了额外保护，降低外部物对水泵及喷水机内部组件造成污染或损坏的风险；机壳的外侧设有电源插孔，便于喷水机连接电源，防止用户直接接触到水泵的电源部分发生危险。

22、附图说明

23、下面结合附图对本实用新型作进一步说明：

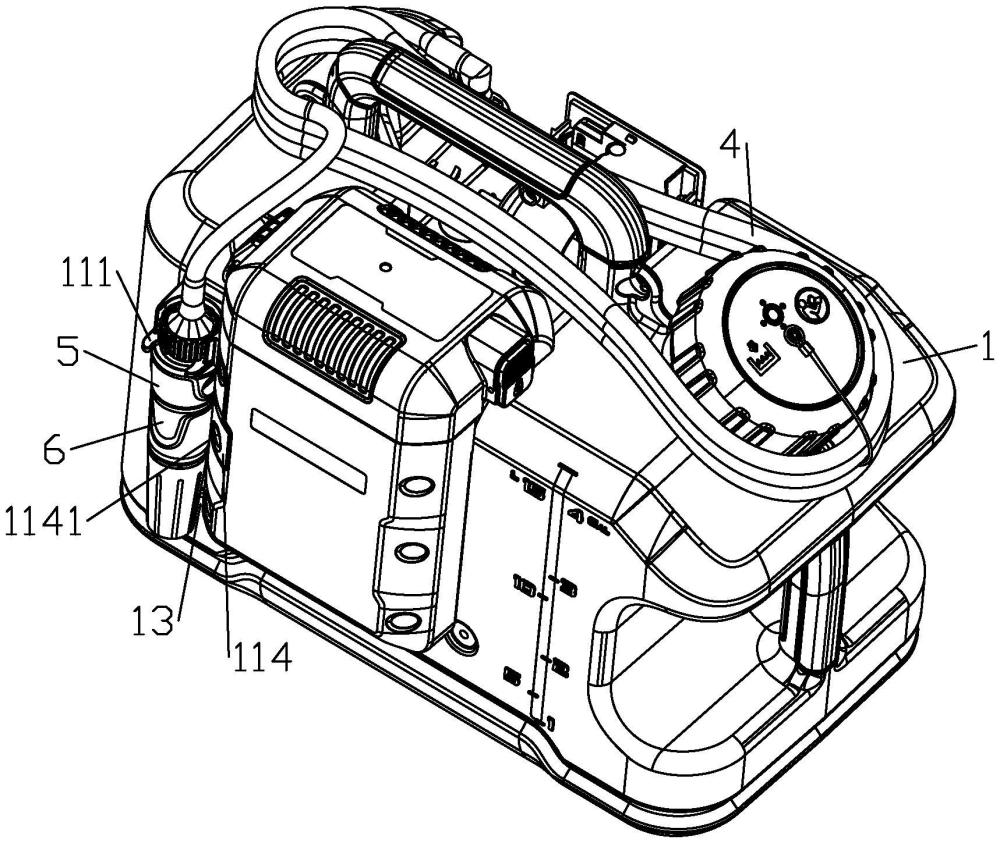

24、图1为本实用新型中喷水机的结构示意图(一)；

25、图2为本实用新型中卡座的结构示意图；

26、图3为本实用新型中喷水机的俯视图；

27、图4为本实用新型中喷水机的结构示意图(二)；

28、图5为本实用新型中出水接头组件的拆分图；

29、图6为本实用新型中喷头与快接头拆分后的结构示意图；

1.一种喷水机，包括水箱和水泵，所述水泵的进水口连接有吸水管，所述吸水管插入水箱，所述水泵的出水口连接有出水管，所述出水管连接有快接头，所述快接头可拆卸连接有喷头，所述水箱上设有带卡槽的卡座，所述卡槽的内侧设有与快接头卡合后将连接在一起的快接头和喷头同时固定的内卡，其特征在于，所述卡槽的外侧设有用于将喷头单独固定的外卡，且外卡的宽度大于内卡的宽度。

2.根据权利要求1所述的一种喷水机，其特征在于，所述外卡的中间设有凹部，所述外卡外端的宽度大于内端的宽度。

3.根据权利要求1所述的一种喷水机，其特征在于，所述快接头上设有与内卡卡合的第一环槽，所述喷头上设有与外卡卡合的第二环槽。

4.根据权利要求1所述的一种喷水机，其特征在于，所述卡座在卡槽的上方设有与快接头外形配合的容纳槽。

5.根据权利要求1所述的一种喷水机，其特征在于，所述卡座在卡槽一侧设有安装部，所述安装部上设有与螺钉连接的安装孔。

6.根据权利要求1所述的一种喷水机，其特征在于，所述水箱上设有与快接头和喷头外形配合的凹槽。

7.根据权利要求1所述的一种喷水机，其特征在于，所述水泵的出水口与出水管之间连接有出水接头组件，所述出水接头组件包括连接头和与连接头旋转连接的l型接头，所述l型接头与出水管连接。

8.根据权利要求7所述的一种喷水机，其特征在于，所述出水接头组件还包括将连接头压合固定的压板，所述压板设有翼部，所述翼部上设有与螺钉连接的固定孔。

9.根据权利要求7所述的一种喷水机，其特征在于，所述出水口与连接头之间设有第一密封塞；和/或，所述进水口与吸水管之间设有第二密封塞。

10.根据权利要求1所述的一种喷水机，其特征在于，所述快接头设有与喷头或者工具连接的快接插孔；和/或，所述水箱上固定有机壳，所述水泵设于机壳内，所述机壳外侧设有电源插孔。
