一种非固体微波旋转干燥箱的制作方法

本实用新型涉及机械工具技术领域，具体为一种微波旋转干燥箱。

背景技术：

干燥箱是一种常用的仪器设备，主要用来干燥样品，也可以提供实验所需的温度环境，干燥箱应用于化工，医药，铸造，汽车，食品，机械等各个行业，而现在常用的电热鼓风箱干燥过程慢，且经常堵塞通风口。现提供一种非固体微波旋转干燥箱，能够快速干燥物品，且均匀全方面的进行干燥。

技术实现要素：

本实用新型的目的在于提供一种微波旋转干燥箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种微波旋转干燥箱，包括干燥球和容纳箱，所述干燥球的材质为高硼硅耐热玻璃，所述干燥球的下侧弧面设置有可开合口，所述干燥球的中央插接有横杆，所述横杆的两端设置有转轴，所述转轴连接有转动连接孔，所述转动连接孔设置在容纳箱的内壁两侧，所述容纳箱的底部上方设置有物料盒，所述物料盒的内壁设置有隔热层，所述容纳箱的内壁两侧通过滑块与滑槽滑动连接有隔离层，所述容纳箱通过活叶铰接有箱门，所述箱门的内侧面设置有第一弹性金属网，所述第一弹性金属网的内侧面边缘设置有密封圈，所述箱门的外侧面设置有控制面板，所述控制面板包括显示屏和按钮，所述显示屏和按钮处于同一平面，所述控制面板的下方设置有电源指示灯、转动指示灯和故障指示灯，所述控制面板电性连接有集成电路板，所述集成电路板电性连接有微波发生器和电机，所述微波发生器和电机设置在容纳箱的外侧，所述微波发生器的外侧面设置有第二弹性金属网，所述第二弹性金属网的外侧设置有不锈钢外壳，所述不锈钢外壳的下方设置有底座，所述电机和转轴通过齿轮电性连接，所述 微波发生器电性连接有温度传感器，所述温度传感器电性连接有检测模块，所述检测模块电性连接有断电装置，所述断电装置和故障指示灯电性连接。

优选的，所述转轴包括第一转轴和第二转轴，所述第一转轴套接着第二转轴。

优选的，所述容纳箱内壁设置有特质钢板，所述特质钢板外侧面设置有纳米隔层。

优选的，所述箱门设置成上下两层，且箱门外侧壁上均设置有把手，所述把手的个数为两个。

优选的，所述电源指示灯、转动指示灯和故障指示灯设置在同一水平高度。

优选的，所述不锈钢外壳的后侧面设置有若干个散热口。

与现有技术相比，本实用新型的有益效果是：此微波旋转干燥箱结构合理，实用性强，通过微波技术对物料进行旋转方式干燥，缩短了干燥时间，物料的内外温差小，加热均匀，不会产生常规加热中出现外焦内生的状况，使干燥质量大大提高，且防止了空气中产生水蒸气等影响。

附图说明

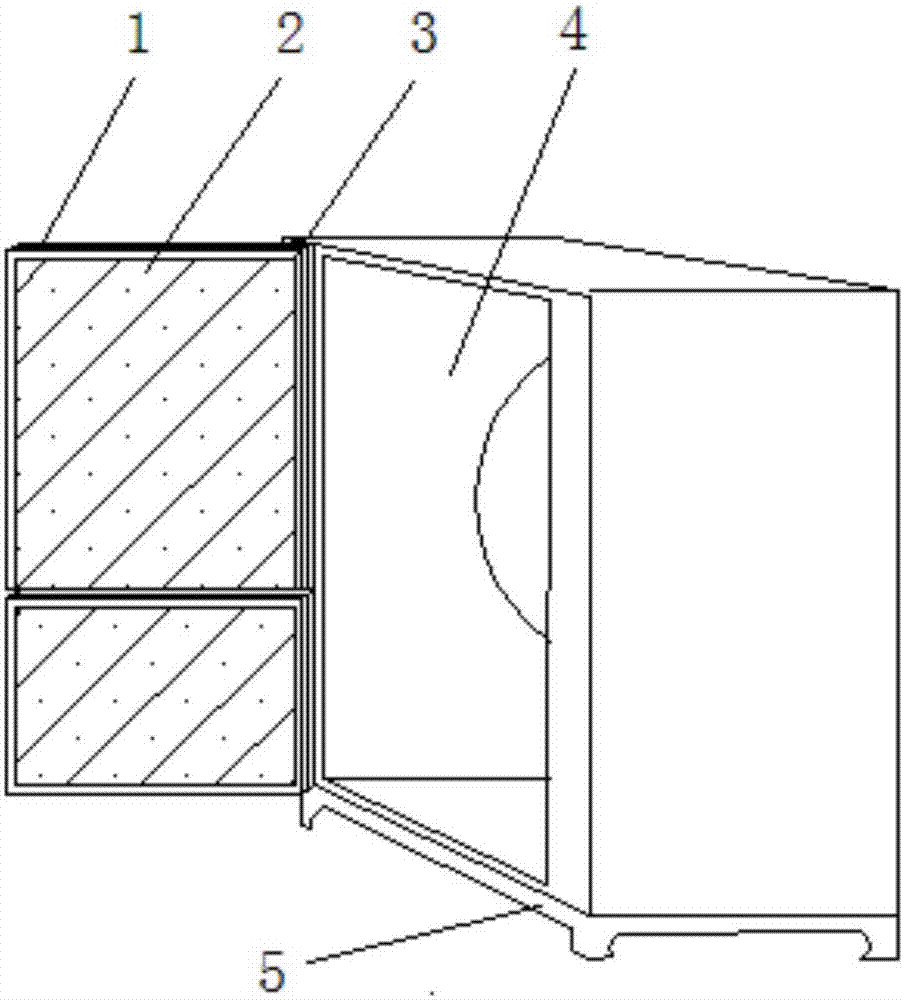

图1为本实用新型结构示意图；

图2为本实用新型箱门和容纳箱连接示意图；

图3为本实用新型物料盒结构示意图；

图4为本实用新型干燥球结构示意图；

图5为本实用新型箱门结构示意图；

图6为本实用新型微波发生器、弹性金属网和不锈钢外壳结合示意图；

图7为本实用新型不锈钢外壳结构示意图；

图8为本实用新型工作原理示意图。

图中：1箱门、2第一弹性金属网、3密封圈、4容纳箱、5底座、6特质 钢板、7纳米隔层、8干燥球、9可开合口、10隔离层、11物料盒、12隔热层、13横杆、14转轴、141第一转轴、142第二转轴、15转动连接孔、16控制面板、161显示屏、162按钮、17电源指示灯、18转动指示灯、19故障指示灯、20把手、21第二弹性金属网、22微波发生器、23不锈钢外壳、24散热口、25断电装置、26集成电路板、27齿轮、28温度传感器、29检测模块、30电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或者位置关系为基于附图所示的方位或者位置关系，仅是为了便于描述本实用和简化描述，而不是指示或者暗示所指的装置或者元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

本实用新型的描述中，还需要说明的是，除非另有明确的规定和限制，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接连接，也可以是通过中间媒介相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

请参阅图1-8，本实用新型提供一种技术方案：一种微波旋转干燥箱，包括干燥球8和容纳箱4，所述干燥球8的材质为高硼硅耐热玻璃，所述干燥球 8的下侧弧面设置有可开合口9，所述干燥球8的中央插接有横杆13，所述横杆13的两端设置有转轴14，所述转轴14包括第一转轴141和第二转轴142，所述第一转轴141套接着第二转轴142，所述转轴14的两端均转动连接有转动连接孔15，所述转动连接孔15设置在容纳箱4的内壁两侧，所述容纳箱4内壁设置有特质钢板6，所述容纳箱4内壁设置有特质钢板6，所述特质钢板6外侧面设置有纳米隔层7，所述容纳箱4的底部上方设置有物料盒11，所述物料盒11的内壁设置有隔热层12，所述容纳箱4的内壁两侧通过滑块与滑槽滑动连接有隔离层10，所述容纳箱4通过活叶铰接有箱门1，所述箱门1设置成上下两层，且箱门外侧壁上均设置有把手20，所述把手20的个数为两个，所述箱门1的内侧面设置有第一弹性金属网2，所述第一弹性金属网2的内侧面边缘设置有密封圈3，所述箱门1的外侧面设置有控制面板16，所述控制面板16包括显示屏161和按钮162，所述显示屏161和按钮162处于同一平面，所述控制面板16的下方设置有电源指示灯17、转动指示灯18和故障指示灯19，所述电源指示灯17、转动指示灯18和故障指示灯19设置在同一水平高度，所述控制面板16电性连接有集成电路板26，所述集成电路板26电性连接有微波发生器22和电机30，所述微波发生器22和电机30设置在容纳箱4的外侧，所述微波发生器22的外侧面设置有第二弹性金属网21，所述第二弹性金属网21的外侧设置有不锈钢外壳23，所述不锈钢外壳23的后侧面设置有若干个散热口24，所述不锈钢外壳23的下方设置有底座5，所述电机30和转轴14通过齿轮27电性连接，所述微波发生器22电性连接有温度传感器28，所述温度传感器28电性连接有检测模块29，所述检测模块29电性连接有断电装置25，所述断电装置25和故障指示灯19电性连接。

工作原理：控制面板16控制着微波发生器22和电机30，微波发生器22产生微波加热干燥球8，显示电源指示灯17，电机30通过齿轮27使转轴14转动，从而使干燥球8转动，显示转动指示灯18，干燥球可以通过可开合口 9使物料装进物料盒11，温度传感器28将测微波发生器22产生的热量传送给检测模块29，若热量超出控制范围，断电装置25进行断电，并显示故障指示灯19。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
