一种纳米碳酸钙用干燥装置的制作方法

本实用新型涉及一种纳米碳酸钙，具体涉及一种纳米碳酸钙用干燥装置，属于纳米碳酸钙技术领域。

背景技术：

在纳米碳酸钙技术领域，干燥装置是必不可少的一项装置，干燥装置可以对纳米碳酸钙进行干燥装置，而且还不会对纳米碳酸钙产生任何影响，本实用涉及一种纳米碳酸钙用干燥装置，不仅可以对纳米碳酸钙进行干燥处理，而且还可以对纳米碳酸钙所含有的水分过滤到储水盒中，同时，将雾气排放出去。

现有的干燥装置在一定程度上做的不是很到位，经常会把需要干燥的东西干燥到超出的干燥范围，而且没有提醒设备，这样会对需要干燥的东西产生损坏，而且现有的干燥装置，对所需要干燥的东西干燥的不是很彻底，为此，我们提出一种纳米碳酸钙用干燥装置。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种纳米碳酸钙用干燥装置，通过在内胆底部设有电动机和扇叶，可以通过扇叶的转动将加热管所产生的热气吹到内胆内部，起到干燥的作用，在内胆内部设有滤网和储水盒，可以将加热的东西含有的水分过滤到储水盒中，对加热不会产生任何影响，在内胆内部设有温度计，可以通过显示屏来观察加热温度，在箱体一侧设有报警器，通过定时开关的作用来设定一定的加热时间，一旦时间达到，报警器便会产生报警，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种纳米碳酸钙用干燥装置，包括箱体和底座，所述箱体右端设有报警器，所述箱体与安全门通过合页以铰接的方式连接，所述安全门上设有透明屏，所述透明屏上设有显示屏，所述箱体右侧设有开关，所述开关下端设有温度调节钮和定时开关，所述箱体内部含有一层保温层，所述箱体内部与内胆以固定的方式连接，所述内胆内壁上端设有温度计，且箱体与内胆之间设有风道，所述内胆两侧内壁设有若干个散热孔，所述内胆与滤网可拆卸连接，所述滤网下端设有储水盒，且储水盒通过滑道与内胆以滑动的方式连接，且滤网与储水盒各设有两个，所述内胆下端设有扇叶，所述扇叶两侧均设有加热管，所述箱体与底座通过螺钉以拆卸的方式连接，所述扇叶通过转轴与电动机以转动的方式连接，所述电动机设置在底座内部中端，所述电动机底端设有散热扇，所述电动机上设有温度传感器，所述电动机左侧设有温度控制器和微控制器，所述电动机右侧设有有蓄电池，所述蓄电池通过开关与定时开关电性连接，所述定时开关通过微控制器与报警器电性连接，所述温度计通过微控制器与显示屏电性连接，所述电动机与温度传感器通过微控制器与散热扇电性连接，所述温度调节钮通过温度控制器与微控制器电性连接，且微控制器通过导线与加热管电性连接。

作为本实用新型的一种优选技术方案，所述箱体左侧后端设有通风孔，且通风孔与内胆相通连接。

作为本实用新型的一种优选技术方案，所述箱体由铝合金制成，所述保温层由橡胶制成。

作为本实用新型的一种优选技术方案，所述加热管由不锈钢制成。

作为本实用新型的一种优选技术方案，所述箱体右侧设有把手。

作为本实用新型的一种优选技术方案，所述底座一侧设有电源线，且电源线与蓄电池电性连接。

本实用新型所达到的有益效果是：一种纳米碳酸钙用干燥装置与现有技术相比存在的优点：

1.通过在内胆底部设有电动机和扇叶，可以通过扇叶的转动将加热管所产生的热气吹到内胆内部，起到干燥的作用。

2.在内胆内部设有滤网和储水盒，可以将加热的东西含有的水分过滤到储水盒中，对加热不会产生任何影响。

3.在内胆内部设有温度计，可以通过显示屏来观察加热温度。

4.在箱体一侧设有报警器，通过定时开关的作用来设定一定的加热时间，一旦时间达到，报警器便会产生报警。

5.在箱体内部设有保温层，可以起到保温的效果。

6.在电动机上设有温度传感器，电动机底部设有散热扇，一旦温度传感器检测到的温度达到设定值，散热扇便会工作，为电动机起到散热的效果。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种纳米碳酸钙用干燥装置整体结构示意图；

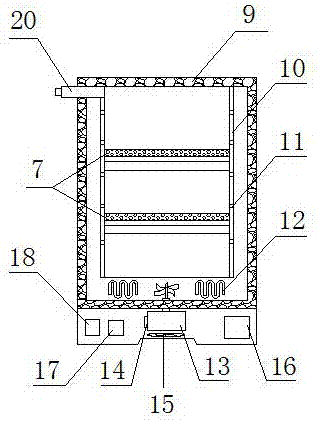

图2是本实用新型实施例所述的一种纳米碳酸钙用干燥装置内部结构示意图；

图3是本实用新型实施例所述的一种纳米碳酸钙用干燥装置电路连接结构示意图；

图中标号：1、箱体；2、底座；3、开关；4、温度调节钮；5、定时开关；6、温度计；7、滤网；8、储水盒；9、保温层；10、内胆；11、散热孔；12、加热管；13、电动机；14、温度传感器；15、散热扇；16、蓄电池；17、微控制器；18、温度控制器；19、报警器；20、通风口；21、安全门；22、透明屏；23、显示屏。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-3，本实用新型一种纳米碳酸钙用干燥装置，包括箱体1和底座2，所述箱体1右端设有报警器19，所述箱体1与安全门21通过合页以铰接的方式连接，所述安全门21上设有透明屏22，所述透明屏22上设有显示屏23，所述箱体1右侧设有开关3，所述开关3下端设有温度调节钮4和定时开关5，所述箱体1内部含有一层保温层9，所述箱体1由铝合金制成，所述保温层9由橡胶制成，加强保温效果，所述箱体1内部与内胆10以固定的方式连接，所述内胆10内壁上端设有温度计6，且箱体1与内胆10之间设有风道，所述内胆10两侧内壁设有若干个散热孔11，所述内胆10与滤网7可拆卸连接，所述滤网7下端设有储水盒8，且储水盒8通过滑道与内胆10以滑动的方式连接，且滤网7与储水盒8各设有两个，所述内胆10下端设有扇叶，所述扇叶两侧均设有加热管12，所述加热管12由不锈钢制成，防止产生生锈，所述箱体1与底座2通过螺钉以拆卸的方式连接，所述扇叶通过转轴与电动机13以转动的方式连接，所述电动机13设置在底座2内部中端，所述电动机13底端设有散热扇15，所述电动机13上设有温度传感器14， 温度传感器14型号：pt100，所述电动机13左侧设有温度控制器18和微控制器17，温度控制器18型号：SH11/KSW-6-16，微控制器17型号：mega48，所述电动机13右侧设有有蓄电池16，所述蓄电池16通过开关3与定时开关5电性连接，所述定时开关5通过微控制器17与报警器19电性连接，所述温度计6通过微控制器17与显示屏23电性连接，所述电动机13与温度传感器14通过微控制器17与散热扇15电性连接，所述温度调节钮4通过温度控制器18与微控制器17电性连接，且微控制器17通过导线与加热管12电性连接，所述箱体1左侧后端设有通风孔20，且通风孔20与内胆10相通连接，可以把内胆中的雾气排放出去，所述箱体1右侧设有把手，方便工作人员的挪动，所述底座2一侧设有电源线，且电源线与蓄电池16电性连接。

工作原理：当定时开关开启时，便会通过微控制器传输信号，微控制器便会控制报警器报警，内胆内部的温度计通过向微控制器传输信号，微控制器便会把信号传输到显示屏上，方便观察加热温度，在电动机上设有温度传感器，温度传感器检测到电动机的温度达到设定值，便会向微控制器传输信号，微控制器便会控制散热扇工作，起到为电动机散热的效果，温度调节钮通过温度控制钮向微控制器传输信号，微控制器同时控制加热管的加热温度。

需要说明的是，本实用新型为一种纳米碳酸钙用干燥装置，工作时，通过在内胆底部设有电动机和扇叶，可以通过扇叶的转动将加热管所产生的热气吹到内胆内部，起到干燥的作用，在内胆内部设有滤网和储水盒，可以将加热的东西含有的水分过滤到储水盒中，对加热不会产生任何影响，在内胆内部设有温度计，可以通过显示屏来观察加热温度，在箱体一侧设有报警器，通过定时开关的作用来设定一定的加热时间，一旦时间达到，报警器便会产生报警，在箱体内部设有保温层，可以起到保温的效果，在电动机上设有温度传感器，电动机底部设有散热扇，一旦温度传感器检测到的温度达到设定值，散热扇便会工作，为电动机起到散热的效果。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
