一种小龙虾分选装置的制作方法

本技术涉及小龙虾加工，尤其涉及一种小龙虾分选装置。

背景技术：

1、小龙虾也称克氏原螯虾、红螯虾和淡水小龙虾，形似虾而甲壳坚硬，成体长约5.6～11.9厘米，是淡水经济虾类，因肉味鲜美广受人们欢迎。

2、现有的小龙虾分选装置，在对小龙虾进行加工时，要将大小不合格的筛选出来，通常的分选装置无法对小龙虾进行清洗，导致分选完成后，还需要进行清洗，无法在分选的同时进行清洗，影响小龙虾加工的效率。

技术实现思路

1、本实用新型的目的是为了解决现有的小龙虾分选装置，在对小龙虾进行加工时，要将大小不合格的筛选出来，通常的分选装置无法对小龙虾进行清洗，导致分选完成后，还需要进行清洗，无法在分选的同时进行清洗，影响小龙虾加工的效率的缺点，而提出的一种小龙虾分选装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种小龙虾分选装置，包括放置架，所述放置架的内侧安装有水箱，且放置架的内侧顶部安装有升降气缸，所述升降气缸的底部安装有连接板，且连接板的一侧安装有转盘，所述转盘的一侧连接有分选盒，且分选盒的顶部安装有盖板，所述分选盒的底部安装有筛选盒，所述盖板的顶部安装有第二固定环，且盖板的顶部安装有搅拌装置，所述盖板的顶部安装有固定块，且固定块的一侧贯穿有螺纹杆，所述螺纹杆的外侧安装有螺母，所述盖板的外侧安装有安装块，且安装块的顶部安装有固定螺栓，所述放置架的内侧顶部安装有尼龙绳，且尼龙绳的一端安装有挂钩，所述放置架的内侧顶部安装有第一固定环。

4、优选的，所述搅拌装置的内部包括有与盖板顶部相连接的电机，且电机的底部安装有搅拌轴，所述搅拌轴的底部安装有横杆，且横杆的底部安装有竖杆，所述竖杆的外侧包裹有橡胶套，且橡胶套的外侧安装有毛刷。

5、优选的，所述螺纹杆的一端贯穿连接板，且螺纹杆与连接板呈活动连接，所述螺纹杆与固定块呈活动连接，且螺纹杆与螺母呈螺纹连接。

6、优选的，所述分选盒通过转盘与连接板构成旋转结构，且连接板通过升降气缸与放置架构成升降结构。

7、优选的，所述固定螺栓与安装块呈螺纹连接，且安装块通过焊接与分选盒呈一体化结构。

8、优选的，所述筛选盒固定连接在分选盒的底部，且筛选盒呈筛网状。

9、优选的，所述尼龙绳通过挂钩与第一固定环构成拆卸结构，且尼龙绳与放置架呈固定连接。

10、优选的，所述横杆通过搅拌轴与电机构成拆卸结构，且横杆与竖杆呈固定连接。

11、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

12、1、本实用新型中，分选时，启动升降气缸，通过升降气缸带动分选盒进行升降运动，使得筛选盒进入水箱，筛选盒中的小龙虾则会浸在水中，同时打开电机，通过电机带动搅拌轴进行转动，底部的横杆则会进行旋转，底部的竖杆以及外侧的毛刷则会对小龙虾进行清洗，竖杆外侧的橡胶套可以防止竖杆直接碰撞到小龙虾，可以避免小龙虾收到损伤，筛选盒不断重复升降，竖杆则会重复对小龙虾进行搅拌，从而使得体积较小的小龙虾穿过筛选盒，掉入水箱中，对小龙虾进行分选，使其可以在分选的同时完成清洗，效率更快。

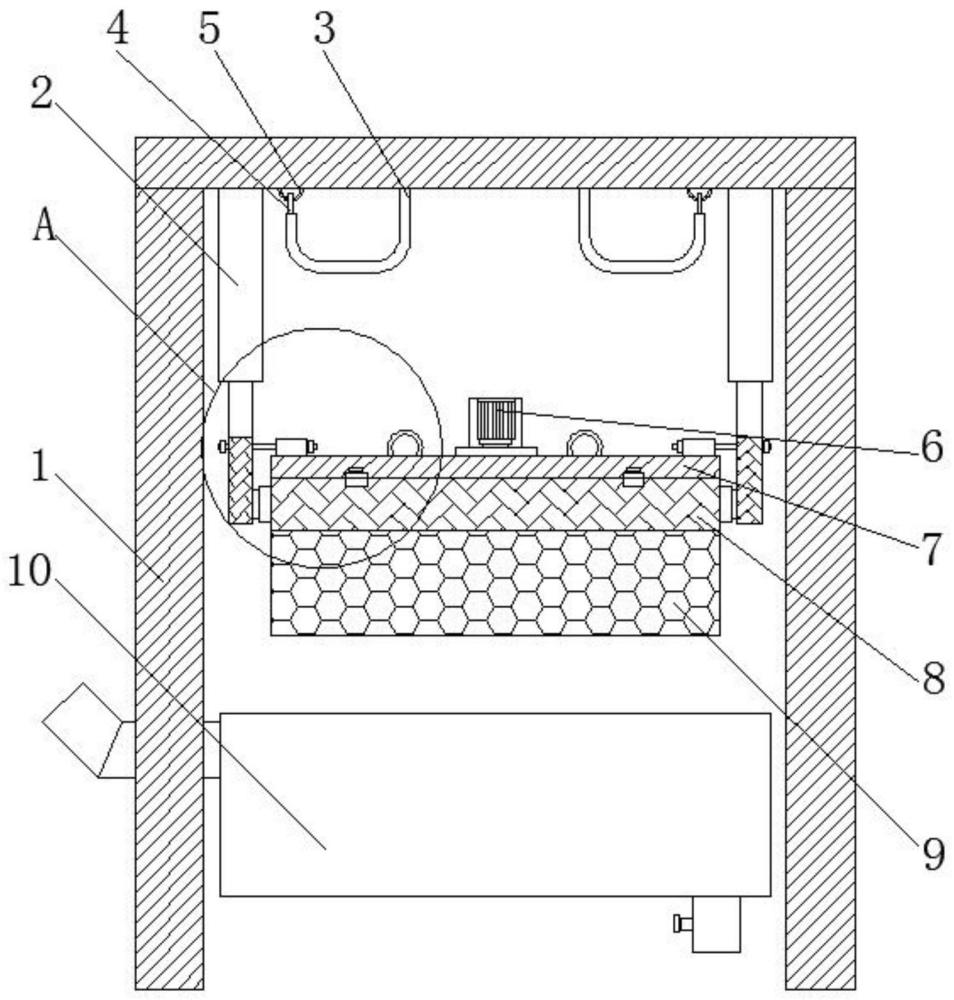

1.一种小龙虾分选装置，包括放置架(1)，其特征在于：所述放置架(1)的内侧安装有水箱(10)，且放置架(1)的内侧顶部安装有升降气缸(2)，所述升降气缸(2)的底部安装有连接板(13)，且连接板(13)的一侧安装有转盘(18)，所述转盘(18)的一侧连接有分选盒(8)，且分选盒(8)的顶部安装有盖板(7)，所述分选盒(8)的底部安装有筛选盒(9)，所述盖板(7)的顶部安装有第二固定环(15)，且盖板(7)的顶部安装有搅拌装置(6)，所述盖板(7)的顶部安装有固定块(11)，且固定块(11)的一侧贯穿有螺纹杆(12)，所述螺纹杆(12)的外侧安装有螺母(14)，所述盖板(7)的外侧安装有安装块(16)，且安装块(16)的顶部安装有固定螺栓(17)，所述放置架(1)的内侧顶部安装有尼龙绳(3)，且尼龙绳(3)的一端安装有挂钩(4)，所述放置架(1)的内侧顶部安装有第一固定环(5)。

2.根据权利要求1所述的一种小龙虾分选装置，其特征在于，所述搅拌装置(6)的内部包括有与盖板(7)顶部相连接的电机(601)，且电机(601)的底部安装有搅拌轴(602)，所述搅拌轴(602)的底部安装有横杆(603)，且横杆(603)的底部安装有竖杆(604)，所述竖杆(604)的外侧包裹有橡胶套(605)，且橡胶套(605)的外侧安装有毛刷(606)。

3.根据权利要求1所述的一种小龙虾分选装置，其特征在于，所述螺纹杆(12)的一端贯穿连接板(13)，且螺纹杆(12)与连接板(13)呈活动连接，所述螺纹杆(12)与固定块(11)呈活动连接，且螺纹杆(12)与螺母(14)呈螺纹连接。

4.根据权利要求1所述的一种小龙虾分选装置，其特征在于，所述分选盒(8)通过转盘(18)与连接板(13)构成旋转结构，且连接板(13)通过升降气缸(2)与放置架(1)构成升降结构。

5.根据权利要求1所述的一种小龙虾分选装置，其特征在于，所述固定螺栓(17)与安装块(16)呈螺纹连接，且安装块(16)通过焊接与分选盒(8)呈一体化结构。

6.根据权利要求1所述的一种小龙虾分选装置，其特征在于，所述筛选盒(9)固定连接在分选盒(8)的底部，且筛选盒(9)呈筛网状。

7.根据权利要求1所述的一种小龙虾分选装置，其特征在于，所述尼龙绳(3)通过挂钩(4)与第一固定环(5)构成拆卸结构，且尼龙绳(3)与放置架(1)呈固定连接。

8.根据权利要求2所述的一种小龙虾分选装置，其特征在于，所述横杆(603)通过搅拌轴(602)与电机(601)构成拆卸结构，且横杆(603)与竖杆(604)呈固定连接。
