一种高粘糖粉冷却机的制作方法

本技术涉及糖粉生产技术的，特别涉及一种高粘糖粉冷却机。

背景技术：

1、在红糖粉生产中，高温高湿高粘的糖粉，要经过冷却机对糖粉不断的压捏、翻动、冷却成型，才不会结块成团。

2、传统的冷却机是采用多个不同角度的固定刮板和冷却转盘等结构，多个不同角度的固定刮板分别布置于冷却转盘顶部的不同位置上，将糖粉放置于冷却第一转盘的顶面，多个不同角度的固定刮板把糖粉刮起，并且推动糖粉位移进行冷却工序，然而，采用刮板翻糖冷却这样会造成糖粉堆积成团，不利于糖粉的冷却，效率低。

技术实现思路

1、本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型提出一种高粘糖粉冷却机，能够避免糖粉堆积成团的问题，提高了糖粉冷却效率。

2、根据本实用新型的第一方面实施例的一种高粘糖粉冷却机，包括：旋转机构，包括水平设置的第一转盘，所述第一转盘的顶面用于分布糖粉；压糖机构，包括位于所述第一转盘上方的第一压辊、带动所述第一压辊转动的第一电机，所述第一压辊水平设置且从所述第一转盘的外沿往中心延伸，所述第一压辊与所述第一转盘配合转动以滚压糖粉；翻糖机构，包括位于所述第一转盘上方的第一螺旋杆、带动所述第一螺旋杆转动的第二电机，所述第一螺旋杆水平设置且从所述第一转盘的外沿往中心延伸，所述第一螺旋杆与所述第一转盘配合转动，使糖粉从所述第一转盘的外沿往中心输送。

3、根据本实用新型的一些实施例，所述旋转机构包括与所述第一转盘同轴设置的第二转盘，所述第二转盘位于所述第一转盘的下方，所述第一转盘设置有中心通道，所述第一转盘通过所述中心通道使糖粉落入所述第二转盘。

4、根据本实用新型的一些实施例，所述压糖机构包括位于所述第二转盘上方的第二压辊、带动所述第二压辊转动的第三电机，所述第二压辊水平设置且从所述第二转盘的外沿往中心延伸，所述第二压辊与所述第二转盘配合转动以滚压糖粉。

5、根据本实用新型的一些实施例，所述翻糖机构包括位于所述第二转盘上方的第二螺旋杆、带动所述第二螺旋杆转动的第四电机，所述第二螺旋杆水平设置且从所述第二转盘的外沿往中心延伸，所述第二螺旋杆与所述第二转盘配合转动，使糖粉从所述第二转盘的中心往外沿输送。

6、根据本实用新型的一些实施例，还包括出料机构，所述出料机构包括螺旋排料机和接料装置，所述螺旋排料机设置于所述第二螺旋杆的出料端，所述接料装置用于接收来自所述螺旋排料机的糖粉。

7、根据本实用新型的一些实施例，所述螺旋排料机倾斜设置，所述螺旋排料机的高点靠近所述接料装置设置，所述螺旋排料机设置有排料管，所述排料管靠近所述螺旋排料机的高点设置。

8、根据本实用新型的一些实施例，所述第一螺旋杆的上方设置有进料斗，所述进料斗靠近所述第一转盘的边缘设置，所述进料斗、所述第一压辊和所述第一螺旋杆沿所述第一转盘的转动方向依次分布。

9、根据本实用新型的一些实施例，所述旋转机构还包括机架、设置于所述第一转盘的中心轴、带动所述中心轴转动的第五电机，所述中心轴转动设置于所述机架。

10、根据本实用新型的一些实施例，所述第一转盘与所述中心轴之间设置有若干连接板，若干所述连接板沿所述中心轴的周向分布，相邻的所述连接板之间形成有中心通道。

11、根据本实用新型实施例的一种高粘糖粉冷却机，至少具有如下有益效果：

12、1.本实用新型通过设置第一转盘，将糖粉分布于第一转盘，因而，第一转盘转动过程中有利于糖粉散热，从而，加快糖粉冷却。

13、2.本实用新型通过设置第一压辊和第一电机，第一电机带动第一压辊转动，第一压辊和第一转盘配合转动，第一压辊重复地将第一转盘上结块成团的糖粉压散，从而，避免部分结块成团的糖粉难以冷却的问题，使得糖粉能够充分冷却。

14、3.本实用新型通过设置第一螺旋杆和第二电机，利用第二电机带动第一螺旋杆，第一螺旋杆的叶片将聚集在第一转盘边缘的糖粉往中心推送，从而，一方面，第一螺旋杆和第一转盘配合转动，能够翻转糖粉，而且，使得糖粉均匀分布在第一转盘，使得糖粉加快散热，另一方面，第一螺旋杆能够定量、有规律地输送糖粉，避免了使用多个固定刮板推送糖粉导致糖粉堆积成团的问题，有利于糖粉均匀冷却，也提高了冷却效率。

15、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

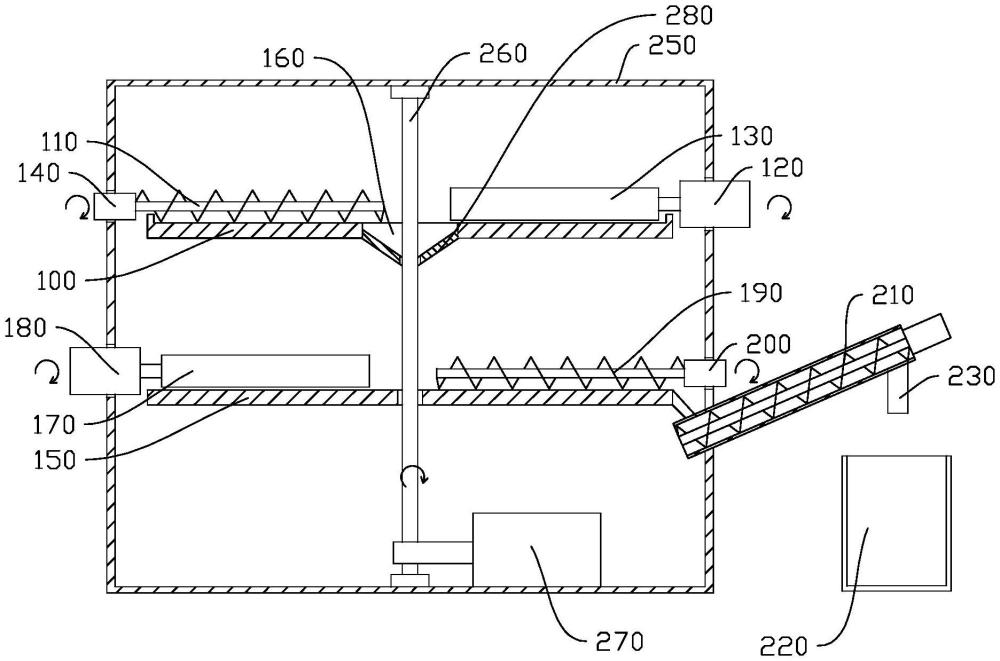

1.一种高粘糖粉冷却机，其特征在于，包括：

2.根据权利要求1所述的一种高粘糖粉冷却机，其特征在于，所述旋转机构包括与所述第一转盘(100)同轴设置的第二转盘(150)，所述第二转盘(150)位于所述第一转盘(100)的下方，所述第一转盘(100)设置有中心通道(160)，所述第一转盘(100)通过所述中心通道(160)使糖粉落入所述第二转盘(150)。

3.根据权利要求2所述的一种高粘糖粉冷却机，其特征在于，所述压糖机构包括位于所述第二转盘(150)上方的第二压辊(170)、带动所述第二压辊(170)转动的第三电机(180)，所述第二压辊(170)水平设置且从所述第二转盘(150)的外沿往中心延伸，所述第二压辊(170)与所述第二转盘(150)配合转动以滚压糖粉。

4.根据权利要求2所述的一种高粘糖粉冷却机，其特征在于，所述翻糖机构包括位于所述第二转盘(150)上方的第二螺旋杆(190)、带动所述第二螺旋杆(190)转动的第四电机(200)，所述第二螺旋杆(190)水平设置且从所述第二转盘(150)的外沿往中心延伸，所述第二螺旋杆(190)与所述第二转盘(150)配合转动，使糖粉从所述第二转盘(150)的中心往外沿输送。

5.根据权利要求4所述的一种高粘糖粉冷却机，其特征在于，还包括出料机构，所述出料机构包括螺旋排料机(210)和接料装置(220)，所述螺旋排料机(210)设置于所述第二螺旋杆(190)的出料端，所述接料装置(220)用于接收来自所述螺旋排料机(210)的糖粉。

6.根据权利要求5所述的一种高粘糖粉冷却机，其特征在于，所述螺旋排料机(210)倾斜设置，所述螺旋排料机(210)的高点靠近所述接料装置(220)设置，所述螺旋排料机(210)设置有排料管(230)，所述排料管(230)靠近所述螺旋排料机(210)的高点设置。

7.根据权利要求1所述的一种高粘糖粉冷却机，其特征在于，所述第一螺旋杆(110)的上方设置有进料斗(240)，所述进料斗(240)靠近所述第一转盘(100)的边缘设置，所述进料斗(240)、所述第一压辊(130)和所述第一螺旋杆(110)沿所述第一转盘(100)的转动方向依次分布。

8.根据权利要求1所述的一种高粘糖粉冷却机，其特征在于，所述旋转机构还包括机架(250)、设置于所述第一转盘(100)的中心轴(260)、带动所述中心轴(260)转动的第五电机(270)，所述中心轴(260)转动设置于所述机架(250)。

9.根据权利要求8所述的一种高粘糖粉冷却机，其特征在于，所述第一转盘(100)与所述中心轴(260)之间设置有若干连接板(280)，若干所述连接板(280)沿所述中心轴(260)的周向分布，相邻的所述连接板(280)之间形成有中心通道(160)。
