一种面食加工自动翻盘机的制作方法

本技术涉及食品加工，具体为一种面食加工自动翻盘机。

背景技术：

1、面包、蛋糕等食品的加工过程中，通常需要采用翻转操作，将烘烤完成的半成品从烤盘中取出，经过烘烤完成的半成品与烤盘脱离后，放置于下一道工序的冷却输送线上，以便于后续的包装操作。在传统的食品脱模操作中，通常是人抓取从烘烤炉内送出的装有食品的烤盘，在工作台面上翻转180度，使食品从烤盘上脱离。

2、现有的面包加工自动翻盘机还缺少了便于对烤盘进行输送，节省人力的功能，在使用时，人工输送烤盘时间久效率低，致使了成本增加且消耗人力的结果，不仅如此，还缺少了便于对烤盘进行限位保护的功能，在使用时，烤盘在翻转过程中翻转幅度过大，致使了烤盘容易掉落，使用寿命减少的结果。

技术实现思路

1、本实用新型的目的在于提供一种面食加工自动翻盘机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种面食加工自动翻盘机，包括

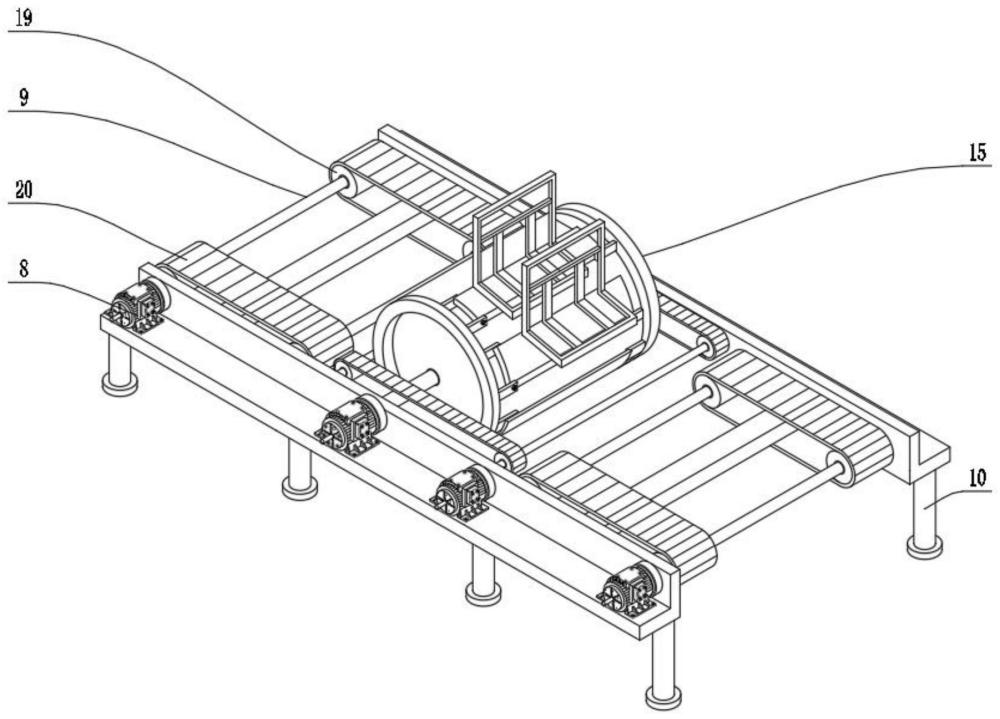

4、底座支架，所述底座支架顶部的一侧固定连接有第一电机，所述第一电机的一侧转动连接有第一转动杆，所述第一转动杆的外表面固定连接有输送组件，所述底座支架顶部的一侧固定连接有第二电机，所述第二电机的一侧转动连接有第二转动杆，所述第二转动杆的外表面固定连接有引导组件，所述底座支架的顶部固定连接有第三电机，所述第三电机的一侧转动连接有第三转动杆，所述第三转动杆的一侧固定连接有翻转组件；

5、所述翻转组件的顶部固定连接有限位组件，所述底座支架顶部远离第一电机的一侧固定连接有第四电机，所述第四电机的一侧转动连接有第四转动杆，所述第四转动杆的外表面固定连接有输出组件，所述底座支架的底部固定连接有脚架。

6、优选的，所述输送组件包括输送转轮和输送履带，所述输送转轮的内侧壁固定连接于第一转动杆的外表面，所述输送转轮的外表面滑动连接有输送履带。

7、优选的，所述引导组件包括引导转轮和引导履带，所述引导转轮的内侧壁固定连接于第二转动杆的外表面，所述引导转轮的外表面滑动连接有引导履带。

8、优选的，所述翻转组件包括翻转桶和连接板，所述翻转桶的一侧固定连接于第三转动杆的一侧，所述翻转桶的外表面固定连接有连接板。

9、优选的，所述限位组件包括支撑板和限位板，所述支撑板的底部固定连接于连接板的顶部，所述支撑板顶部的一侧固定连接有限位板。

10、优选的，所述输出组件包括输出转轮和输出履带，所述输出转轮的内侧壁固定连接于第四转动杆的外表面，所述输出转轮的外表面滑动连接有输出履带。

11、与现有技术相比，本实用新型的有益效果是：

12、该一种面食加工自动翻盘机，通过输送转轮和输送履带的设置，使用时，通过第一电机的运行带动第一转动杆进行转动，通过第一转动杆的转动带动输送转轮进行转动，通过输送转轮的转动带动输送履带进行滑动，再通过第一电机和第一转动杆的配合使用，从而达到了便于对烤盘进行输送，节省人力的效果，避免了人工输送烤盘时间久效率低导致成本增加且消耗人力的情况。

13、该一种面食加工自动翻盘机，通过支撑板和限位板的设置，使用时，通过连接板的运行带动支撑板进行固定，通过支撑板的运行带动限位板对烤盘进行限位，再通过翻转通、连接板、第三转动杆和第三电机的配合使用，从而达到了便于对烤盘进行限位保护的效果，避免了烤盘在翻转过程中翻转幅度过大导致烤盘容易掉落，使用寿命减少的情况。

1.一种面食加工自动翻盘机，其特征在于：包括

2.根据权利要求1所述的一种面食加工自动翻盘机，其特征在于：所述输送组件包括输送转轮（11）和输送履带（12），所述输送转轮（11）的内侧壁固定连接于第一转动杆（3）的外表面，所述输送转轮（11）的外表面滑动连接有输送履带（12）。

3.根据权利要求1所述的一种面食加工自动翻盘机，其特征在于：所述引导组件包括引导转轮（13）和引导履带（14），所述引导转轮（13）的内侧壁固定连接于第二转动杆（5）的外表面，所述引导转轮（13）的外表面滑动连接有引导履带（14）。

4.根据权利要求1所述的一种面食加工自动翻盘机，其特征在于：所述翻转组件包括翻转桶（15）和连接板（16），所述翻转桶（15）的一侧固定连接于第三转动杆（7）的一侧，所述翻转桶（15）的外表面固定连接有连接板（16）。

5.根据权利要求1所述的一种面食加工自动翻盘机，其特征在于：所述限位组件包括支撑板（17）和限位板（18），所述支撑板（17）的底部固定连接于连接板（16）的顶部，所述支撑板（17）顶部的一侧固定连接有限位板（18）。

6.根据权利要求1所述的一种面食加工自动翻盘机，其特征在于：所述输出组件包括输出转轮（19）和输出履带（20），所述输出转轮（19）的内侧壁固定连接于第四转动杆（9）的外表面，所述输出转轮（19）的外表面滑动连接有输出履带（20）。
