一种带有收集功能的去籽装置的制作方法

本技术涉及去籽设备，具体为一种带有收集功能的去籽装置。

背景技术：

1、随着农产业的发展，农产品的加工已经成为了农产业的另一条产品销售链。农产品加工主要是将农产品进行去籽、剥壳以及去皮等操作，很多菜籽在收获过程中，往往需要将菜籽与外壳分离，从而达到较好的去籽收集的效果，以便于后续的菜籽的加工。现有的菜籽去籽装置在去籽后往往缺乏将菜籽与外壳进行分离的机构，从而不能很好的对菜籽进行收集，需要后续进行人工筛滤，进而拖慢了菜籽的加工效率。

技术实现思路

1、本实用新型要解决的是上述提到的种种问题，提供一种带有收集功能的去籽装置。

2、为解决上述技术问题，本实用新型提供的技术方案为：一种带有收集功能的去籽装置，包括装置外壳，所述装置外壳内设有去籽腔，所述装置外壳上端设有与去籽腔相通的进料口，所述去籽腔内转动连接设有去籽机构，所述装置外壳内位于去籽腔右侧设有电机室，所述电机室内固定连接设有与去籽机构连接的动力电机，所述装置外壳位于去籽腔下端设有收集腔，所述收集腔内设有筛选机构，所述收集腔下端滑接设有菜籽收集盒。

3、作为改进，所述去籽机构包括去籽杆、去籽叶片，所述去籽杆两端与去籽腔内壁转动连接，所述去籽杆右端穿过电机室并与动力电机输出端固定连接，所述去籽叶片固定连接在去籽杆上。

4、作为改进，所述去籽腔内壁底端设有若干个均匀分布且与收集腔相通的去籽通孔。

5、作为改进，所述筛选机构包括筛选斜板、筛选座、顶板，所述收集腔内壁上固定连接设有筛选座，所述筛选座上固定设有限位杆，所述筛选斜板左端套接在限位杆上，所述筛选座下端设有与筛选座插接配合的顶柱，所述顶住位于筛选座上端一侧与筛选斜板固定连接，所述顶柱位于筛选座下端一侧固定连接设有顶板，所述顶板与筛选座之间设有套接在顶住外侧的伸缩弹簧。

6、作为改进，所述收集腔内壁上位于顶板下端转动连接设有转动轴，所述转动轴上设有与顶板配合的顶块。

7、作为改进，所述收集腔内设有隔板，所述隔板上设有通槽，所述筛选斜板一侧位于通槽内，所述隔板左侧滑接设有菜壳收集盒。

8、作为改进，所述装置外壳上设有与装置外壳转动连接的菜籽收集门和菜壳收集门，所述装置外壳上设有与去籽腔对应的观察窗。

9、本实用新型与现有技术相比的优点在于：本实用新型一种带有收集功能的去籽装置通过筛选斜板、筛选座和隔板的配合可以将去籽结束的菜籽与菜壳进行筛选分离，从而分别进行收集，便于后续的菜籽加工；同时本装置通过转动轴、顶板和顶块的配合带动顶板将筛选斜板进行上下震动，提高筛选斜板的筛选效率，进而提高收集效率。

1.一种带有收集功能的去籽装置，包括装置外壳(1)，其特征在于：所述装置外壳(1)内设有去籽腔(2)，所述装置外壳(1)上端设有与去籽腔(2)相通的进料口(8)，所述去籽腔(2)内转动连接设有去籽机构(3)，所述装置外壳(1)内位于去籽腔(2)右侧设有电机室(4)，所述电机室(4)内固定连接设有与去籽机构(3)连接的动力电机(5)，所述装置外壳(1)位于去籽腔(2)下端设有收集腔(6)，所述收集腔(6)内设有筛选机构(7)，所述收集腔(6)下端滑接设有菜籽收集盒(9)。

2.根据权利要求1所述的一种带有收集功能的去籽装置，其特征在于：所述去籽机构(3)包括去籽杆(10)、去籽叶片(11)，所述去籽杆(10)两端与去籽腔(2)内壁转动连接，所述去籽杆(10)右端穿过电机室(4)并与动力电机(5)输出端固定连接，所述去籽叶片(11)固定连接在去籽杆(10)上。

3.根据权利要求2所述的一种带有收集功能的去籽装置，其特征在于：所述去籽腔(2)内壁底端设有若干个均匀分布且与收集腔(6)相通的去籽通孔(12)。

4.根据权利要求2所述的一种带有收集功能的去籽装置，其特征在于：所述筛选机构(7)包括筛选斜板(15)、筛选座(16)、顶板(13)，所述收集腔(6)内壁上固定连接设有筛选座(16)，所述筛选座(16)上固定设有限位杆(17)，所述筛选斜板(15)左端套接在限位杆(17)上，所述筛选座(16)下端设有与筛选座(16)插接配合的顶柱(18)，所述顶柱(18)位于筛选座(16)上端一侧与筛选斜板(15)固定连接，所述顶柱(18)位于筛选座(16)下端一侧固定连接设有顶板(13)，所述顶板(13)与筛选座(16)之间设有套接在顶柱(18)外侧的伸缩弹簧(19)。

5.根据权利要求4所述的一种带有收集功能的去籽装置，其特征在于：所述收集腔(6)内壁上位于顶板(13)下端转动连接设有转动轴(20)，所述转动轴(20)上设有与顶板(13)配合的顶块(14)。

6.根据权利要求5所述的一种带有收集功能的去籽装置，其特征在于：所述去籽杆(10)右端固定连接设有同步带轮一(21)，所述转动轴(20)右侧设有同步带轮二(22)，所述同步带轮一(21)与同步带轮二(22)之间设有同步带(23)。

7.根据权利要求6所述的一种带有收集功能的去籽装置，其特征在于：所述收集腔(6)内设有隔板(24)，所述隔板(24)上设有通槽(25)，所述筛选斜板(15)一侧位于通槽(25)内，所述隔板(24)左侧滑接设有菜壳收集盒(26)。

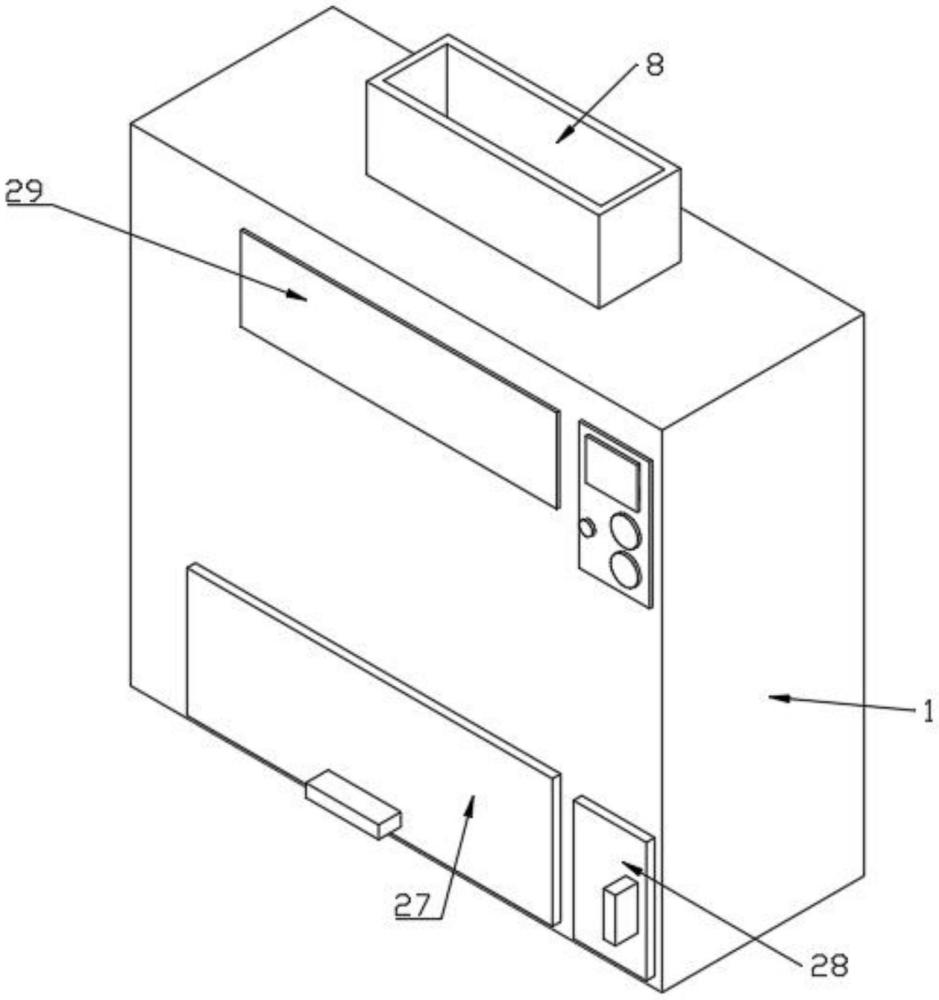

8.根据权利要求1所述的一种带有收集功能的去籽装置，其特征在于：所述装置外壳(1)上设有与装置外壳(1)转动连接的菜籽收集门(27)和菜壳收集门(28)，所述装置外壳(1)上设有与去籽腔(2)对应的观察窗(29)。
