一种食品加工熏制装置的制作方法

本技术涉及食品加工领域，具体为一种食品加工熏制装置。

背景技术：

1、烟熏肠类主要以盐渍的肉馅为主体原料，经过烟熏可保存2～3周的香肠称作烟熏肠，如果盐浓度低或者烟熏的时间短，则烟熏香肠容易出现变质的现象，因此这类制品需要加热杀菌进行保存，烟熏香肠可分为加热和非加热两种。

2、针对现有技术存在以下问题：

3、1、现有技术中的用于食品加工的熏制装置并不便于进行均匀受热，从而在使用熏制装置对食品进行烟熏加工时，无法有效的使食品进行均匀受热，从而影响了食品加工成品的质量，没有满足人们的工作需求，增加了人们的工作压力，降低了人们的工作效率，给人们的工作带来了不便；

4、2、现有技术中的用于食品加工的熏制装置并不便于进行过滤清理，从而在使用熏制装置对食品进行烟熏加工时，无法有效的方便人们对熏制产生的油进行过滤清理，没有满足人们的工作需求，增加了人们的工作压力，降低了人们的工作效率，给人们的工作带来了不便。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种食品加工熏制装置，具备便于均匀受热等优点，解决了上述背景技术中的问题。

3、(二)技术方案

4、为实现上述便于均匀受热的目的，本实用新型提供如下技术方案：一种食品加工熏制装置，包括机体，所述机体的顶部固定连接有烟熏机，所述烟熏机的一端固定连接有输送管，所述机体的一侧固定连接有排放管，所述排放管的内壁固定安装有风机机构，所述机体的顶部固定连接有电机，所述电机的输出轴通过联轴器固定连接有转杆，所述转杆的一端固定连接有主动齿轮。

5、所述机体的内侧壁固定连接有固定板，所述固定板的顶部活动连接有活动杆，所述活动杆的一端固定连接有从动齿轮，所述活动杆的外壁固定连接有挂杆，使该熏制装置能够便于进行均匀受热，从而在使用熏制装置对食品进行烟熏加工时，能够有效的使食品进行均匀受热，避免影响了食品加工成品的质量，满足了人们的工作需求，提高了人们的工作效率，给人们的工作带来了便利。

6、优选的，所述风机机构包括风机电机，所述风机电机的输出轴通过联轴器固定连接有转轴，所述转轴的外壁固定连接有扇叶，通过风机机构方便对机体内的空气进行排送。

7、优选的，所述机体的内侧壁固定连接有斜板，所述斜板的内侧壁活动连接有过滤板，所述过滤板的内壁固定连接有过滤网，所述机体的底部固定连接有出油管，所述机体的正面活动连接有活动门，使该熏制装置能够便于进行过滤清理，从而在使用熏制装置对食品进行烟熏加工时，能够有效的方便人们对熏制产生的油进行过滤清理，满足了人们的工作需求，提高了人们的工作效率，给人们的工作带来了便利。

8、优选的，所述斜板的一侧开设有滑槽，且过滤板通过滑槽与斜板活动连接，通过滑槽方便过滤板在斜板的一侧进行活动。

9、优选的，所述的主动齿轮的形状大小与从动齿轮的形状大小均相互匹配，且主动齿轮与从动齿轮啮合，通过主动齿轮和从动齿轮啮合方便带动从动齿轮进行转动。

10、优选的，所述转杆的一端贯穿机体的顶部，且转杆通过电机与机体活动连接，通过转杆贯穿机体，从而方便电机带动转杆进行转动。

11、优选的，所述机体的一侧开设有通气口，且输送管的一端通过通气口贯穿机体，通过通气口方便输送管贯穿机体的一侧，从而方便输送管对烟熏机进行输送。

12、(三)有益效果

13、与现有技术相比，本实用新型提供了一种食品加工熏制装置，具备以下

14、有益效果：

15、1、该食品加工熏制装置，通过机体、烟熏机、输送管、电机、转杆、主动齿轮、固定板、活动杆、从动齿轮和挂杆，使该熏制装置能够便于进行均匀受热，从而在使用熏制装置对食品进行烟熏加工时，能够有效的使食品进行均匀受热，避免影响了食品加工成品的质量，满足了人们的工作需求，提高了人们的工作效率，给人们的工作带来了便利。

16、2、该食品加工熏制装置，通过机体、斜板、过滤板、过滤网、出油管和活动门，使该熏制装置能够便于进行过滤清理，从而在使用熏制装置对食品进行烟熏加工时，能够有效的方便人们对熏制产生的油进行过滤清理，满足了人们的工作需求，提高了人们的工作效率，给人们的工作带来了便利。

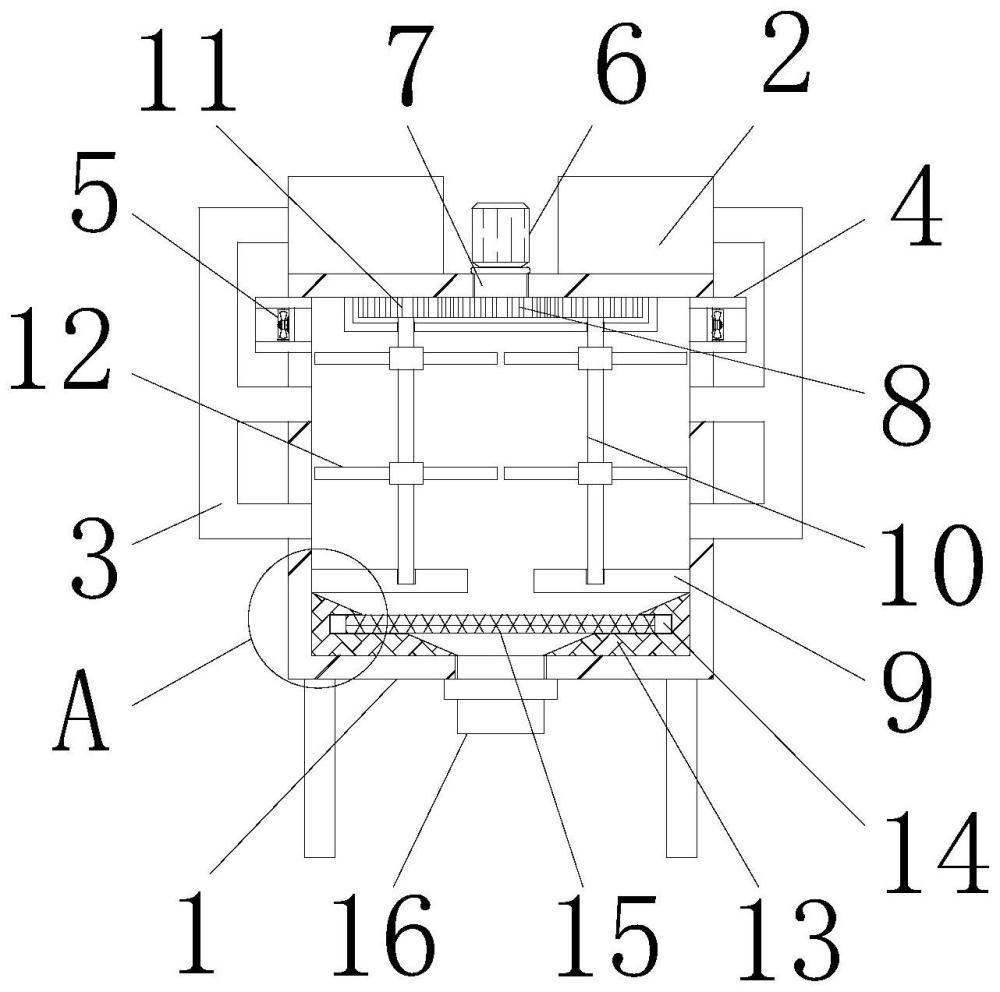

1.一种食品加工熏制装置，包括机体（1），其特征在于：所述机体（1）的顶部固定连接有烟熏机（2），所述烟熏机（2）的一端固定连接有输送管（3），所述机体（1）的一侧固定连接有排放管（4），所述排放管（4）的内壁固定安装有风机机构（5），所述机体（1）的顶部固定连接有电机（6），所述电机（6）的输出轴通过联轴器固定连接有转杆（7），所述转杆（7）的一端固定连接有主动齿轮（8）；

2.根据权利要求1所述的一种食品加工熏制装置，其特征在于：所述风机机构（5）包括风机电机（501），所述风机电机（501）的输出轴通过联轴器固定连接有转轴（502），所述转轴（502）的外壁固定连接有扇叶（503）。

3.根据权利要求1所述的一种食品加工熏制装置，其特征在于：所述的主动齿轮（8）的形状大小与从动齿轮（11）的形状大小均相互匹配，且主动齿轮（8）与从动齿轮（11）啮合。

4.根据权利要求1所述的一种食品加工熏制装置，其特征在于：所述转杆（7）的一端贯穿机体（1）的顶部，且转杆（7）通过电机（6）与机体（1）活动连接。

5.根据权利要求1所述的一种食品加工熏制装置，其特征在于：所述机体（1）的一侧开设有通气口，且输送管（3）的一端通过通气口贯穿机体（1）。
