一种普洱熟茶发酵翻转加湿机构的制作方法

本技术涉及茶叶加工，尤其涉及一种普洱熟茶发酵翻转加湿机构。

背景技术：

1、普洱茶以发酵不同分为生茶和熟茶两种，普洱熟茶是以云南大叶种晒青毛茶为原料，经过渥堆发酵等工艺加工而成的茶，色泽褐红，滋味纯和，具有独特的陈香，普洱熟茶加工需要翻转加湿，经检索公开号为cn109349372a公开了一种普洱熟茶发酵翻转加湿机构，包括第一横板，所述第一横板的顶部设置有传输带，所述第一横板顶部的两侧均固定连接有第一支杆；

2、现有的翻转加湿机构在对普洱熟茶输送时，普洱熟茶容易在输送带上堆积而得不到均匀加湿，对普洱熟茶的翻转效率较低。

3、公开于该背景技术部分的信息仅仅旨在增加对本实用新型的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

技术实现思路

1、为了实现上述目的，本实用新型采用了如下技术方案：

2、一种普洱熟茶发酵翻转加湿机构，包括加湿箱，所述加湿箱内转动安装有两个输送辊一，两个输送辊一上传动连接有同一个输送带一，所述加湿箱的一侧固定连接有伺服电机，所述伺服电机的输出轴固定连接在输送辊一的一端，所述加湿箱内转动安装有两个输送辊二，两个所述输送辊二上传动连接有同一个输送带二，所述加湿箱的内壁上转动安装有翻转板，所述翻转板设置在输送带一和输送带二之间，所述加湿箱上设有驱动组件，所述驱动组件与翻转板相连接，所述加湿箱的顶部固定安装有输送泵，所述输送泵上固定连接有输送水管，所述输送水管上固定安装有两个喷洒管，两个喷洒管分别设置在输送带一和输送带二上，输送辊一和输送辊二的一端分别固定安装有链轮一和链轮二，所述链轮一和链轮二上传动连接有同一个链条。

3、具体的，所述驱动组件包括旋转齿轮、侧板和齿条，所述加湿箱的内壁上转动安装有连接杆，所述连接杆的一端固定连接在翻转板上，所述连接杆的另一端固定安装有旋转齿轮，所述加湿箱的一侧固定安装有侧板，所述侧板的一侧滑动连接有齿条，所述齿条与旋转齿轮啮合。

4、具体的，所述侧板的一侧转动安装有凸轮，所述凸轮与齿条的一端相接触，所述凸轮的一侧固定安装有锥齿轮二，所述链轮一的一侧固定安装有锥齿轮一，所述锥齿轮一与锥齿轮二啮合。

5、具体的，所述加湿箱的内壁上固定安装有平铺板，所述平铺板的一侧固定安装有两个聚拢板，所述平铺板设置在输送带一的顶部。

6、具体的，所述侧板的一侧开设有滑槽，齿条的一侧固定安装有滑块，滑块滑动安装在滑槽的内壁上，滑块在滑槽内滑动，可稳定齿条在侧板上移动时的位置。

7、具体的，所述滑块的一端固定安装有弹簧，弹簧固定连接在滑槽的内壁上。

8、具体的，所述加湿箱的顶部和底部分别固定安装有进料斗和出料斗。

9、与现有技术相比，本实用新型的有益效果在于：

10、(1)本实用新型的一种普洱熟茶发酵翻转加湿机构，普洱熟茶从进料斗进入到加湿箱内的输送带一后，平铺板对经过的茶叶进行铺平，随后使用喷洒管进行第一遍喷洒加湿，与此同时链轮一还带动锥齿轮一转动，翻转板带动其进行翻转并落在输送带二上继续输送，随后喷洒管进行第二遍加湿，最后从出料斗排出。

11、(2)本实用新型的一种普洱熟茶发酵翻转加湿机构，翻转加湿机构在对普洱熟茶输送时可进行持续翻转，避免普洱熟茶堆积，并可均匀加湿，对普洱熟茶的翻转效率较高。

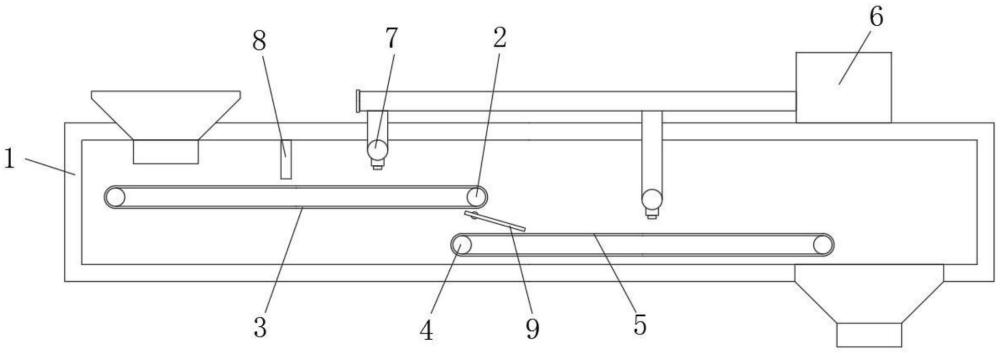

1.一种普洱熟茶发酵翻转加湿机构，其特征在于，包括加湿箱(1)，所述加湿箱(1)内转动安装有两个输送辊一(2)，两个输送辊一(2)上传动连接有同一个输送带一(3)，所述加湿箱(1)的一侧固定连接有伺服电机(12)，所述伺服电机(12)的输出轴固定连接在输送辊一(2)的一端，所述加湿箱(1)内转动安装有两个输送辊二(4)，两个所述输送辊二(4)上传动连接有同一个输送带二(5)，所述加湿箱(1)的内壁上转动安装有翻转板(9)，所述翻转板(9)设置在输送带一(3)和输送带二(5)之间，所述加湿箱(1)上设有驱动组件，所述驱动组件与翻转板(9)相连接，所述加湿箱(1)的顶部固定安装有输送泵(6)，所述输送泵(6)上固定连接有输送水管，所述输送水管上固定安装有两个喷洒管(7)，两个喷洒管(7)分别设置在输送带一(3)和输送带二(5)上，输送辊一(2)和输送辊二(4)的一端分别固定安装有链轮一(10)和链轮二(11)，所述链轮一(10)和链轮二(11)上传动连接有同一个链条。

2.根据权利要求1所述的一种普洱熟茶发酵翻转加湿机构，其特征在于，所述驱动组件包括旋转齿轮(17)、侧板(16)和齿条(18)，所述加湿箱(1)的内壁上转动安装有连接杆，所述连接杆的一端固定连接在翻转板(9)上，所述连接杆的另一端固定安装有旋转齿轮(17)，所述加湿箱(1)的一侧固定安装有侧板(16)，所述侧板(16)的一侧滑动连接有齿条(18)，所述齿条(18)与旋转齿轮(17)啮合。

3.根据权利要求2所述的一种普洱熟茶发酵翻转加湿机构，其特征在于，所述侧板(16)的一侧转动安装有凸轮(15)，所述凸轮(15)与齿条(18)的一端相接触，所述凸轮(15)的一侧固定安装有锥齿轮二(14)，所述链轮一(10)的一侧固定安装有锥齿轮一(13)，所述锥齿轮一(13)与锥齿轮二(14)啮合。

4.根据权利要求1所述的一种普洱熟茶发酵翻转加湿机构，其特征在于，所述加湿箱(1)的内壁上固定安装有平铺板(8)，所述平铺板(8)的一侧固定安装有两个聚拢板，所述平铺板(8)设置在输送带一(3)的顶部。

5.根据权利要求2所述的一种普洱熟茶发酵翻转加湿机构，其特征在于，所述侧板(16)的一侧开设有滑槽，齿条(18)的一侧固定安装有滑块(19)，滑块(19)滑动安装在滑槽的内壁上。

6.根据权利要求5所述的一种普洱熟茶发酵翻转加湿机构，其特征在于，所述滑块(19)的一端固定安装有弹簧(20)，弹簧(20)固定连接在滑槽的内壁上。

7.根据权利要求1所述的一种普洱熟茶发酵翻转加湿机构，其特征在于，所述加湿箱(1)的顶部和底部分别固定安装有进料斗和出料斗。
