一种果蔬清洗装置的制作方法

本技术涉及果蔬加工，具体而言，涉及一种果蔬清洗装置。

背景技术：

1、为提高水果、蔬菜产量和防止病虫害的发生，果农、菜农通常在农作物生长过程中使用大剂量农药、化肥等化工制剂，造成大量的有毒物质残留在食用水果、蔬菜表面。人们采用传统的浸泡和多次反复冲洗的办法，存在清洗效果不佳、农药残留量大等问题，故不可避免地食用了残留在果蔬表面的有毒物质，影响广大人民身体健康。

2、现有技术中，公开(公告)号:cn219228960u；公开(公告)日:2023-06-23；公开了一种果蔬药物残留清洗装置，包括清洗机构，所述清洗机构的外部设置有进水机构，所述清洗机构包括清洗箱，所述清洗箱的顶部固定连接有电动伸缩杆，所述电动伸缩杆的顶部固定连接有箱盖，所述箱盖的顶部固定连通有分料管，所述分料管的一端固定连通有进料斗，所述进料斗的内部设置有弧形凸起，所述清洗箱的内部设置有转盘，所述转盘的顶部安装有清理框，所述转盘的底部设置有第一转轴。

3、由于上述设计，装置结构复杂，在对土豆苹果等圆形果蔬进行清洗时，该装置不便于果蔬的取放，且不能进行连续清洗，导致清洗效率低下。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种果蔬清洗装置，旨在改善果蔬清洗装置，在通常情况下不能进行连续清洗，导致清洗效率低的问题。

2、本实用新型是这样实现的：

3、本实用新型提供一种果蔬清洗装置，包括清洗筒，所述清洗筒的一端安装有进料斗，所述清洗筒的另一端设置出料口，所述清洗筒内转动安装有螺旋推料杆，所述螺旋推料杆内表面设置有刷毛，所述刷毛沿所述螺旋推料杆长度方向延伸设置，所述清洗筒外部安装有用于驱动所述螺旋推料杆旋转的电机，所述清洗筒上端安装有清洗液喷洒箱，所述清洗液喷洒箱下端连通的喷头设置在所述清洗筒内。

4、在本实用新型的一种实施例中，所述清洗筒倾斜设置，所述进料斗安装在所述清洗筒倾斜设置的下端，所述清洗液喷洒箱安装在所述清洗筒倾斜设置的上端，所述清洗筒倾斜设置的下端连通有过滤净化器；

5、清洗液通过清洗液喷洒箱下端连接的喷头向清洗筒内喷洒，清洗液从清洗筒的上端在重力做作用下流向清洗筒的下端，对果蔬进行清洗，当果蔬被推送到最上端是直接被喷头喷洒出来的清洗液清洗，最终得到清洗干净的果蔬。

6、在本实用新型的一种实施例中，所述过滤净化器通过连接的导流管与清洗筒内连通，用于接收清洗后的液体，所述过滤净化器内置有可拆卸更换的滤网。

7、在本实用新型的一种实施例中，所述过滤净化器的一侧开设有净化水排放口，所述清洗液喷洒箱的一侧开设有净化水接口，所述净化水排放口与所述净化水接口通过循环泵连接。

8、在本实用新型的一种实施例中，所述清洗筒表面嵌装有观察窗，所述清洗筒设置有水位检测装置，所述清洗液喷洒箱上端开设有注水口。

9、在本实用新型的一种实施例中，所述螺旋推料杆的一端同轴固定有从动轮，所述电机的驱动轴同轴固定有主动轮，所述主动轮与所述从动轮啮合。

10、在本实用新型的一种实施例中，所述从动轮的一侧同轴固定有滑套，所述滑套转动套接在所述清洗筒端部外表面，所述电机通过支架与所述清洗筒表面固定连接。

11、在本实用新型的一种实施例中，所述清洗筒底部设置有支撑架；

12、所述支撑架包括底座和支架，所述底座表面开设有安装孔，所述支架下端与所述底座固定连接，所述支架上端与所述清洗筒固定连接。

13、本实用新型的有益效果是：本实用新型通过上述设计得到的一种果蔬清洗装置，使用时，通过清洗筒的一端安装的进料斗用于承接需要清洗的果蔬，待清洗的果蔬通过清洗筒清洗后从另一端设置的出料口直接排出，使得清洗可以持续进行，无需停止设备进行换料，清洗过程中，控制用于驱动螺旋推料杆旋转的电机，在螺旋推料杆运转时，在清洗筒内转动安装的螺旋推料杆用于推动果蔬从清洗筒的一端移动到另一端，并且螺旋推料杆内表面设置的刷毛在运转过程中对果蔬表面进行清扫，清洗筒上端安装有清洗液喷洒箱下端连通的喷头设置在清洗筒内，持续喷洒清洗液进行清洗，在对土豆苹果等圆形果蔬进行清洗时，该装置便于果蔬的取放，且能进行连续清洗，提高了清洗效率。

1.一种果蔬清洗装置，其特征在于，包括

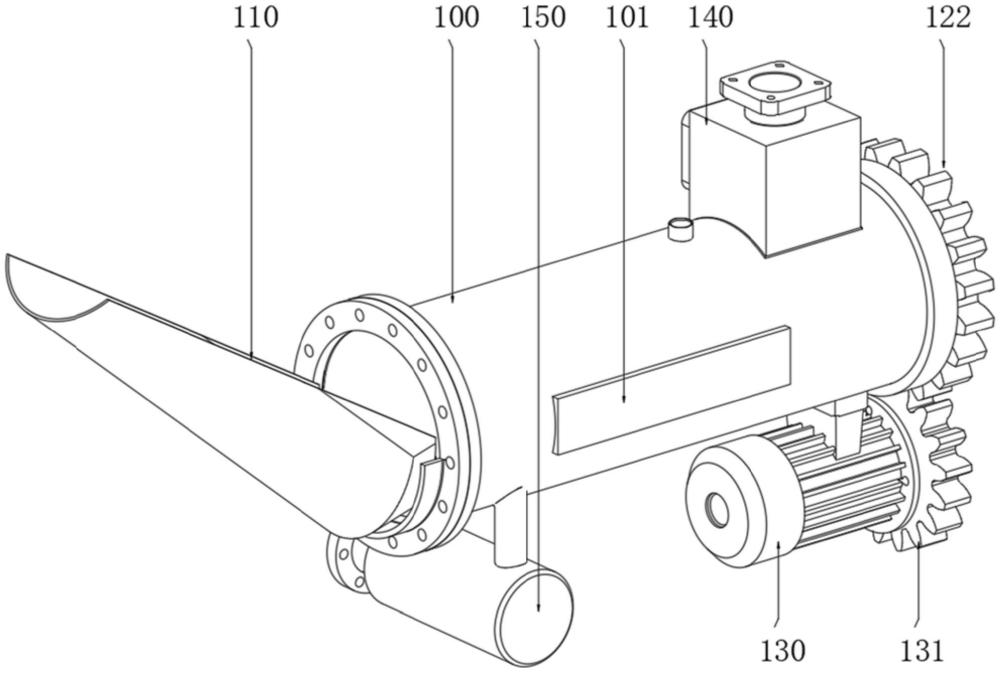

2.根据权利要求1所述的一种果蔬清洗装置，其特征在于，所述清洗筒(100)倾斜设置，所述进料斗(110)安装在所述清洗筒(100)倾斜设置的下端，所述清洗液喷洒箱(140)安装在所述清洗筒(100)倾斜设置的上端，所述清洗筒(100)倾斜设置的下端连通有过滤净化器(150)。

3.根据权利要求2所述的一种果蔬清洗装置，其特征在于，所述过滤净化器(150)通过连接的导流管与清洗筒(100)内连通，用于接收清洗后的液体，所述过滤净化器(150)内置有可拆卸更换的滤网。

4.根据权利要求3所述的一种果蔬清洗装置，其特征在于，所述过滤净化器(150)的一侧开设有净化水排放口(151)，所述清洗液喷洒箱(140)的一侧开设有净化水接口(141)，所述净化水排放口(151)与所述净化水接口(141)通过循环泵连接。

5.根据权利要求4所述的一种果蔬清洗装置，其特征在于，所述清洗筒(100)表面嵌装有观察窗(101)，所述清洗筒(100)设置有水位检测装置，所述清洗液喷洒箱(140)上端开设有注水口。

6.根据权利要求3所述的一种果蔬清洗装置，其特征在于，所述螺旋推料杆(120)的一端同轴固定有从动轮(122)，所述电机(130)的驱动轴同轴固定有主动轮(131)，所述主动轮(131)与所述从动轮(122)啮合。

7.根据权利要求6所述的一种果蔬清洗装置，其特征在于，所述从动轮(122)的一侧同轴固定有滑套(123)，所述滑套(123)转动套接在所述清洗筒(100)端部外表面，所述电机(130)通过支架与所述清洗筒(100)表面固定连接。

8.根据权利要求7所述的一种果蔬清洗装置，其特征在于，所述清洗筒(100)底部设置有支撑架(170)。
