一种切肉机的刀组安装结构的制作方法

本技术涉及切肉机，特别是涉及一种切肉机的刀组安装结构。

背景技术：

1、中国专利文献号cn218073282u于2022年12月20日公开了一种切肉机，包括有刀架；两组刀组，每组刀组包括有转轴以及至少两片沿转轴的轴向间隔布置的刀片；以及驱动机构；其特征在于：所述的驱动机构包括有驱动件、第一传动结构和第二传动结构，所述的第二传动结构拆卸式连接在所述的第一传动结构上，所述驱动件的输出轴依次通过第一传动结构和第二传动结构与所述的转轴传动连接。此切肉机的切肉模块安装在底座上，但切肉模块固定不牢固，刀组运行时产生的震动容易导致切肉模块左右晃动。

2、因此，有待进一步改进。

技术实现思路

1、基于此，本实用新型的目的旨在提供一种切肉机的刀组安装结构以克服现有技术中的不足之处，该刀组安装结构可使切刀模组牢牢固定在箱体的安装腔上，切刀运行时切刀模组不会左右晃动，其结构简单合理和性能可靠。

2、按此目的设计的一种切肉机的刀组安装结构，包括箱体和切刀模组，其特征在于：箱体上设置有安装腔，安装腔与切刀模组之间设置有定位部，切刀模组通过定位部左右定位设置在安装腔上，切刀模组与箱体之间设置有固定部，切刀模组通过固定部固定在安装腔上。

3、固定部包括设置在切刀模组上的第一固定孔和设置在箱体上的第二固定孔，第一固定孔上设置紧固件，紧固件穿过第二固定孔，以使切刀模组固定在安装腔上。

4、紧固件一端设置有导向斜部，紧固件安装时，紧固件通过导向斜部导向插入第一固定孔内。

5、定位部包括设置在切刀模组上的第一定位孔和设置在安装腔侧壁上的定位销，切刀模组安装时，定位销定位插入第一定位孔内。

6、定位销外周套设有第一减震垫，第一减震垫位于第一定位孔内壁与定位销之间。

7、定位部包括设置在切刀模组底部的定位支撑柱和设置在安装腔底部的第二定位孔，切刀模组安装时，定位支撑柱定位插入第二定位孔内。

8、定位支撑柱外周套设有第二减震垫，第二减震垫位于第二定位孔内壁与定位支撑柱之间。

9、定位部包括设置在切刀模组底部的定位支撑板和设置在安装腔底部的定位槽，切刀模组安装时，定位支撑板定位安装在定位槽内。

10、切刀模组包括定位支撑板、侧板和切刀组件，侧板分别连接在定位支撑板的两侧，切刀组件的两端分别转动安装在对应的侧板上。

11、定位支撑板支承在安装腔的底壁上，安装腔的顶部开口设置。

12、上述实施例的切肉机的刀组安装结构，与现有技术相比，具有以下优点：

13、本实用新型通过在安装腔与切刀模组之间设置定位部，切刀模组通过定位部左右定位设置在安装腔上，切刀模组与箱体之间设置固定部，切刀模组通过固定部固定在安装腔上，定位部和固定部的设置，使得切刀模组可牢牢固定在箱体的安装腔上，切刀组件运行时切刀模组也不会左右晃动；此外，切刀模组安装时可通过定位部先左右定位，这样方便上螺丝时螺丝与第一固定孔的对位，从而方便切刀模组的安装，提高装配效率。

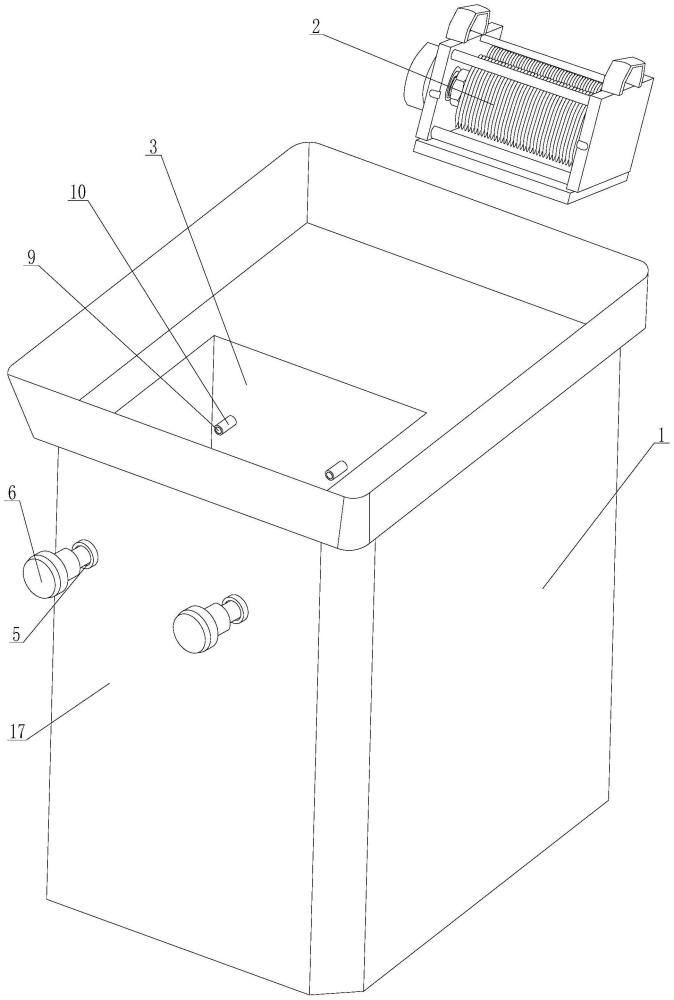

1.一种切肉机的刀组安装结构，包括箱体（1）和切刀模组（2），其特征在于：箱体（1）上设置有安装腔（3），安装腔（3）与切刀模组（2）之间设置有定位部，切刀模组（2）通过定位部左右定位设置在安装腔（3）上，切刀模组（2）与箱体（1）之间设置有固定部，切刀模组（2）通过固定部固定在安装腔（3）上；

2.根据权利要求1所述的切肉机的刀组安装结构，其特征在于：紧固件（6）一端设置有导向斜部（7），紧固件（6）安装时，紧固件（6）通过导向斜部（7）导向插入第一固定孔（4）内。

3.根据权利要求1所述的切肉机的刀组安装结构，其特征在于：定位销（9）外周套设有第一减震垫（10），第一减震垫（10）位于第一定位孔（8）内壁与定位销（9）之间。

4.根据权利要求1所述的切肉机的刀组安装结构，其特征在于：定位支撑柱（11）外周套设有第二减震垫（13），第二减震垫（13）位于第二定位孔（12）内壁与定位支撑柱（11）之间。

5.根据权利要求1所述的切肉机的刀组安装结构，其特征在于：切刀模组（2）包括定位支撑板（14）、侧板（20）和切刀组件（16），侧板（20）分别连接在定位支撑板（14）的两侧，切刀组件（16）的两端分别转动安装在对应的侧板（20）上。

6.根据权利要求5所述的切肉机的刀组安装结构，其特征在于：定位支撑板（14）支承在安装腔（3）的底壁上，安装腔（3）的顶部开口设置。
