一种樟子松松果取种装置的制作方法

本技术涉及松果取种，尤其涉及一种樟子松松果取种装置。

背景技术：

1、樟子松是松科、松属植物，为喜光性强、深根性树种，能适应土壤水分较少的山脊及向阳山坡，以及较干旱的砂地及石砾砂土地区，多成纯林或与落叶松混生，为更好的种植樟子松需要对樟子松的松果出去里面的松子进行调研，所以需要松果取种装置进行取种。

2、现有的松果取种的装置大多数体积过大而且主要是用于加工生产用，一次性对大量松果进行取种，这种装置用于研究不合适，用于研究的取种往往是对几个松果进行取种，但是如今对于单个松果的取种往往还是手工取种，无法实现自动取种，十分不便，为此，我们提出了一种樟子松松果取种装置，用于解决上述问题。

技术实现思路

1、本实用新型是为了解决现有的松果取种的装置大多数体积过大而且主要是用于加工生产用，一次性对大量松果进行取种，这种装置用于研究不合适，用于研究的取种往往是对几个松果进行取种，但是如今对于单个松果的取种往往还是手工取种，无法实现自动取种，十分不便的缺点，而提出的一种樟子松松果取种装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、设计一种樟子松松果取种装置，包括箱体，所述箱体一侧通过铰链转动安装有箱门，所述箱体内侧固定有旋转电机，所述旋转电机需通过导线外接电源和开关，所述箱体内侧固定有第一支撑板，所述第一支撑板一侧设有圆孔，所述第一支撑板上侧转动有转动框架，所述旋转电机的轴端与转动框架的下侧固定连接，所述转动框架内侧固定有气压缸，所述气压缸需通过气管外接电磁阀，所述箱体内侧固定有第二支撑板，所述第二支撑板一侧设有孔洞，所述气压缸与孔洞之间滑动连接，所述气压缸上端固定有穿插柱，所述穿插柱的外周上固定有支撑底盘，所述箱体内侧固定有第三支撑板，所述第三支撑板上侧设有工作孔，所述第三支撑板上侧设有除鳞单元，所述箱体内相对应的两侧均固定有支撑杆，所述支撑杆一侧均设有滑槽，所述滑槽内相对应的两侧均设有连接孔，所述滑槽内侧设有螺纹杆，所述螺纹杆转动连接在连接孔的内侧，所述螺纹杆的外周上螺纹传动有若干滑块，所述滑块与滑槽之间滑动连接，所述箱体内侧设有若干挤压块，所述挤压块相远离的两侧均与滑块固定连接，所述箱体一侧设有挤压动力单元。

4、优选的，所述箱门一侧固定有把手。

5、优选的，所述除鳞单元包括若干支撑座，所述支撑座均固定连接在第三支撑板的上侧，所述支撑座上端相对应的两侧均设有固定孔，所述支撑座上侧设有转轴，所述转轴固定连接在固定孔的内侧，所述转轴的外周上转动有连接块，所述连接块一侧固定有除鳞刀，所述连接块一侧固定有弹性片，所述弹性片一侧固定有固定块，所述固定块的下侧与支撑座的上侧固定连接。

6、优选的，所述挤压动力单元包括防护框架，所述防护框架固定连接在箱体的一侧，所述防护框架内侧固定有伺服电机，所述伺服电机需通过导线外接电源和开关，所述伺服电机轴端的外周上固定有主动齿轮，所述螺纹杆的外周上均固定有从动齿轮，所述防护框架内侧设有齿带，所述齿带啮合转动连接在从动齿轮的外周上，所述主动齿轮与齿带之间啮合转动连接。

7、优选的，所述除鳞刀为弧形结构。

8、优选的，所述防护框架下侧固定连接有若干强固三角块，所述强固三角块的一侧与箱体一侧固定连接。

9、本实用新型提出的一种樟子松松果取种装置，有益效果在于：

10、(1)、通过设置旋转电机、转动框架、气压缸、支撑底盘、穿插柱、支撑座、转轴、弹性片、固定块、连接块、除鳞刀、螺纹杆、支撑杆、滑槽、滑块、挤压块、伺服电机、从动齿轮、主动齿轮、齿带，使其具有自动取种功能，对于单个的松果进行取种，摆脱了人工取种的繁琐，使对于单个的松果取种更便捷。

11、(2)、通过设置支撑座、转轴、弹性片、固定块、连接块、除鳞刀、螺纹杆、支撑杆，使其具有除鳞功能，可以将松果外表的鳞叶进行去除从而使里面的松子暴露在外。

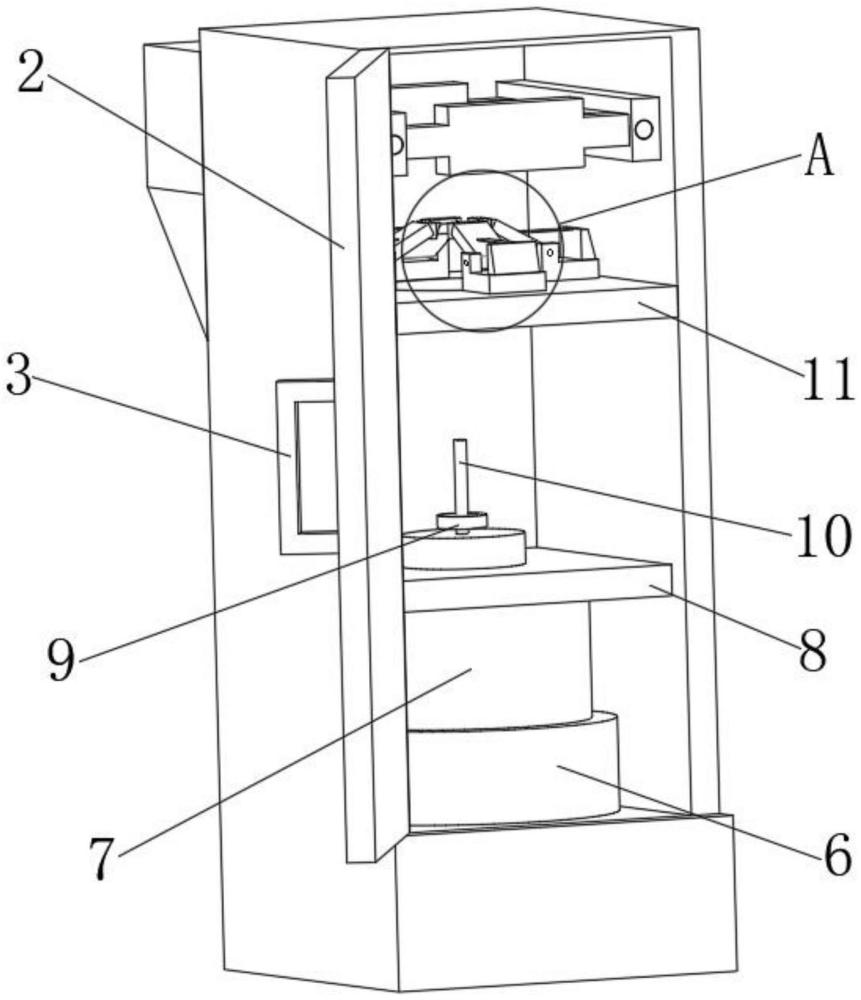

1.一种樟子松松果取种装置，包括箱体(1)，其特征在于，所述箱体(1)一侧通过铰链转动安装有箱门(2)，所述箱体(1)内侧固定有旋转电机(4)，所述旋转电机(4)需通过导线外接电源和开关，所述箱体(1)内侧固定有第一支撑板(5)，所述第一支撑板(5)一侧设有圆孔，所述第一支撑板(5)上侧转动有转动框架(6)，所述旋转电机(4)的轴端与转动框架(6)的下侧固定连接，所述转动框架(6)内侧固定有气压缸(7)，所述气压缸(7)需通过气管外接电磁阀，所述箱体(1)内侧固定有第二支撑板(8)，所述第二支撑板(8)一侧设有孔洞，所述气压缸(7)与孔洞之间滑动连接，所述气压缸(7)上端固定有穿插柱(10)，所述穿插柱(10)的外周上固定有支撑底盘(9)，所述箱体(1)内侧固定有第三支撑板(11)，所述第三支撑板(11)上侧设有工作孔，所述第三支撑板(11)上侧设有除鳞单元，所述箱体(1)内相对应的两侧均固定有支撑杆(19)，所述支撑杆(19)一侧均设有滑槽(20)，所述滑槽(20)内相对应的两侧均设有连接孔，所述滑槽(20)内侧设有螺纹杆(18)，所述螺纹杆(18)转动连接在连接孔的内侧，所述螺纹杆(18)的外周上螺纹传动有若干滑块(21)，所述滑块(21)与滑槽(20)之间滑动连接，所述箱体(1)内侧设有若干挤压块(22)，所述挤压块(22)相远离的两侧均与滑块(21)固定连接，所述箱体(1)一侧设有挤压动力单元。

2.根据权利要求1所述的一种樟子松松果取种装置，其特征在于，所述箱门(2)一侧固定有把手(3)。

3.根据权利要求1所述的一种樟子松松果取种装置，其特征在于，所述除鳞单元包括若干支撑座(12)，所述支撑座(12)均固定连接在第三支撑板(11)的上侧，所述支撑座(12)上端相对应的两侧均设有固定孔，所述支撑座(12)上侧设有转轴(13)，所述转轴(13)固定连接在固定孔的内侧，所述转轴(13)的外周上转动有连接块(16)，所述连接块(16)一侧固定有除鳞刀(17)，所述连接块(16)一侧固定有弹性片(14)，所述弹性片(14)一侧固定有固定块(15)，所述固定块(15)的下侧与支撑座(12)的上侧固定连接。

4.根据权利要求1所述的一种樟子松松果取种装置，其特征在于，所述挤压动力单元包括防护框架(24)，所述防护框架(24)固定连接在箱体(1)的一侧，所述防护框架(24)内侧固定有伺服电机(23)，所述伺服电机(23)需通过导线外接电源和开关，所述伺服电机(23)轴端的外周上固定有主动齿轮(26)，所述螺纹杆(18)的外周上均固定有从动齿轮(25)，所述防护框架(24)内侧设有齿带(28)，所述齿带(28)啮合转动连接在从动齿轮(25)的外周上，所述主动齿轮(26)与齿带(28)之间啮合转动连接。

5.根据权利要求3所述的一种樟子松松果取种装置，其特征在于，所述除鳞刀(17)为弧形结构。

6.根据权利要求4所述的一种樟子松松果取种装置，其特征在于，所述防护框架(24)下侧固定连接有若干强固三角块(27)，所述强固三角块(27)的一侧与箱体(1)一侧固定连接。
