一种松茸加工脱水装置的制作方法

本技术涉及松茸脱水装置，具体为一种松茸加工脱水装置。

背景技术：

1、松茸，学名松口蘑，别名松蕈、合菌、台菌，隶属担子菌亚门、口蘑科，是松栎等树木外生的菌根真菌，具有独特的浓郁香味，在松茸加工处理时，需要对松茸进行烘干脱水。

2、根据专利网公开的一种松茸加工处理用脱水装置(授权公告号为：cn218764309u)中所描述的“本实用新型属于松茸加工技术领域，尤其为一种松茸加工处理用脱水装置，包括烘干箱，烘干箱的一侧开设有进料口，进料口的一侧设有挡门，挡门的一侧固定设有放料板，放料板的顶端设有翻转轮，翻转轮固定套设在转杆的外壁，转杆转动设置在u型板的底端，u型板的顶端固定设有第一磁铁，第一磁铁磁性连接有第二磁铁；通过设置翻转轮、u型板、第一磁铁、第二磁铁和第一滑块，在松茸干燥过程中，滑动第一滑块，配合第一磁铁和第二磁铁的连接，即带动u型板的运动，同时在齿轮和齿条的啮合下，即带动翻转轮的转动，即可在翻转轮的转动作用力下带动松茸的滚动，对松茸进行翻面，方便对松茸进行充分脱水，提高了松茸的脱水效果”。

3、针对上述描述内容，申请人认为存在以下问题：

4、该实用新型在使用过程中，通过设置的第一滑块带动第二磁铁运动，第二磁铁带动第一磁铁运动，第一磁铁带动u型板运动，u型板即带动翻转轮运动，同时配合齿轮和齿条的啮合，即带动翻转轮的转动，在实际使用过程中，由于该装置利用翻转轮与原料接触进行翻料，由于原料尺寸不同，容易导致原料损伤，影响品相，且该装置对原料进行翻动时，需要工作人员手动操作，影响加工效率，因此需要改进出一种松茸加工脱水装置来解决上述问题。

技术实现思路

1、本实用新型的目的在于提供一种松茸加工脱水装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种松茸加工脱水装置，包括烘干箱，所述烘干箱正面设置有前盖，所述烘干箱底部固定连接有支撑腿，所述烘干箱内部设置有活动翻动机构，所述烘干箱右侧设置有辅助烘干机构；

3、所述活动翻动机构包括翻动组件与放置组件，所述放置组件设置在翻动组件顶部。

4、优选的，所述翻动组件包括第一电机，所述第一电机固定连接在烘干箱左侧，所述第一电机输出端贯穿烘干箱延伸至内部固定连接有连接柱，所述连接柱外部固定连接有凸轮，所述烘干箱内部固定连接有压持箱，所述压持箱内部固定连接有弹簧，所述弹簧底部固定连接有滑块，所述滑块底部固定连接有连接板，便于实现连接板往复运动，从而使放置箱内部原料在烘干过程进行翻动，增加烘干效率。

5、优选的，所述压持箱与滑块对应位置处开设有槽，且所述滑块滑动连接在槽内部，所述凸轮与连接板接触，所述连接板与烘干箱滑动连接，便于烘干过程更稳定。

6、优选的，所述放置组件包括第一连接台，所述第一连接台固定连接在连接板顶部，所述第一连接台正面固定连接有防护箱，所述连接板顶部固定连接有第二连接台，所述第一连接台正面固定连接有第二电机，所述第二电机输出端贯穿第一连接台延伸至内部固定连接有螺纹杆，所述第二连接台内部固定连接有限位杆，所述限位杆外部滑动连接有放置箱，便于调节放置箱位置，方便工作人员对原料进行放置与拿取，减少意外情况出现。

7、优选的，所述放置箱与螺纹杆螺纹连接，所述放置箱与第一连接台滑动连接，所述放置箱与第二连接台滑动连接，便于加工过程更稳定。

8、优选的，所述辅助烘干机构包括热风烘干机，所述热风烘干机固定连接在烘干箱右侧，所述热风烘干机底部固定连接有进气管，所述热风烘干机顶部固定连接有出气管，所述出气管右侧固定连接有第一连接箱，所述第一连接箱顶部固定连接有第二连接箱，所述第二连接箱内部转动连接有齿轮，所述齿轮外部固定连接有蜗轮，所述第二连接箱内部转动连接有蜗杆，所述第一连接箱内部滑动连接有挡板，便于调节挡板位置，从而调节出气管内部的出气量，方便满足不同烘干过程对温度进行调节。

9、优选的，所述齿轮与挡板滑动连接，所述蜗杆与蜗轮滑动连接，所述进气管与烘干箱固定连接，所述出气管与烘干箱固定连接，便于调节过程更稳定。

10、与现有技术相比，本实用新型提供了一种松茸加工脱水装置，具备以下

11、有益效果：

12、1、该松茸加工脱水装置，通过设置的活动翻动机构，在使用过程中，通过设置的第二电机工作，配合限位杆，使放置箱运动，便于调节放置箱位置，方便工作人员对原料进行放置与拿取，减少意外情况出现，通过设置的第一电机工作，使凸轮运动，配合连接板，使滑块运动，配合弹簧，便于实现连接板往复运动，从而使放置箱内部原料在烘干过程进行翻动，增加烘干效率。

13、2、该松茸加工脱水装置，通过设置的辅助烘干机构，在使用过程中，通过设置的蜗杆转动，配合蜗轮，使挡板运动，便于调节挡板位置，从而调节出气管内部的出气量，方便满足不同烘干过程对温度进行调节。

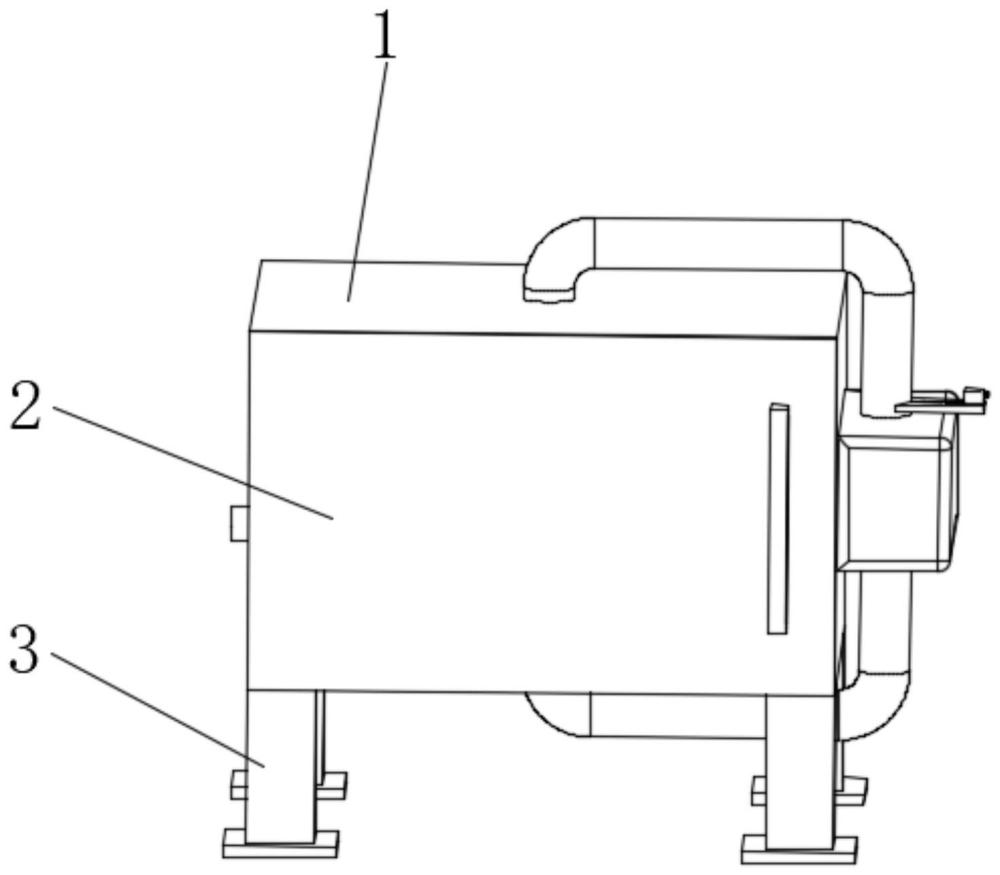

1.一种松茸加工脱水装置，包括烘干箱(1)，其特征在于：所述烘干箱(1)正面设置有前盖(2)，所述烘干箱(1)底部固定连接有支撑腿(3)，所述烘干箱(1)内部设置有活动翻动机构(4)，所述烘干箱(1)右侧设置有辅助烘干机构(5)；

2.根据权利要求1所述的一种松茸加工脱水装置，其特征在于：所述翻动组件(41)包括第一电机(411)，所述第一电机(411)固定连接在烘干箱(1)左侧，所述第一电机(411)输出端贯穿烘干箱(1)延伸至内部固定连接有连接柱(412)，所述连接柱(412)外部固定连接有凸轮(413)，所述烘干箱(1)内部固定连接有压持箱(414)，所述压持箱(414)内部固定连接有弹簧(417)，所述弹簧(417)底部固定连接有滑块(415)，所述滑块(415)底部固定连接有连接板(416)。

3.根据权利要求2所述的一种松茸加工脱水装置，其特征在于：所述压持箱(414)与滑块(415)对应位置处开设有槽，且所述滑块(415)滑动连接在槽内部，所述凸轮(413)与连接板(416)接触，所述连接板(416)与烘干箱(1)滑动连接。

4.根据权利要求2所述的一种松茸加工脱水装置，其特征在于：所述放置组件(42)包括第一连接台(421)，所述第一连接台(421)固定连接在连接板(416)顶部，所述第一连接台(421)正面固定连接有防护箱(422)，所述连接板(416)顶部固定连接有第二连接台(423)，所述第一连接台(421)正面固定连接有第二电机(425)，所述第二电机(425)输出端贯穿第一连接台(421)延伸至内部固定连接有螺纹杆(426)，所述第二连接台(423)内部固定连接有限位杆(427)，所述限位杆(427)外部滑动连接有放置箱(424)。

5.根据权利要求4所述的一种松茸加工脱水装置，其特征在于：所述放置箱(424)与螺纹杆(426)螺纹连接，所述放置箱(424)与第一连接台(421)滑动连接，所述放置箱(424)与第二连接台(423)滑动连接。

6.根据权利要求1所述的一种松茸加工脱水装置，其特征在于：所述辅助烘干机构(5)包括热风烘干机(51)，所述热风烘干机(51)固定连接在烘干箱(1)右侧，所述热风烘干机(51)底部固定连接有进气管(52)，所述热风烘干机(51)顶部固定连接有出气管(53)，所述出气管(53)右侧固定连接有第一连接箱(54)，所述第一连接箱(54)顶部固定连接有第二连接箱(55)，所述第二连接箱(55)内部转动连接有齿轮(58)，所述齿轮(58)外部固定连接有蜗轮(57)，所述第二连接箱(55)内部转动连接有蜗杆(56)，所述第一连接箱(54)内部滑动连接有挡板(59)。

7.根据权利要求6所述的一种松茸加工脱水装置，其特征在于：所述齿轮(58)与挡板(59)滑动连接，所述蜗杆(56)与蜗轮(57)滑动连接，所述进气管(52)与烘干箱(1)固定连接，所述出气管(53)与烘干箱(1)固定连接。
