一种菌菇干制前序清洗烘干装置的制作方法

本技术涉及菌菇制备，特别的涉及一种菌菇干制前序清洗烘干装置。

背景技术：

1、菌菇是一种常见的食用菌类，菌菇的干制是将新鲜菌菇经过处理和烘干，菌菇干制前的清洗和烘干是保证菌菇质量的关键步骤。

2、中国专利“一种菌菇干制前序清洗烘干装置”授权公告号“cn216701572u”通过使水箱内的水经过出水管流到总水管内，再流到第一分水管和第二分水管内，最后经过喷头处，在输送带输送菌菇到达喷头的下方时，使喷头对菌菇进行喷水清洗，通过在第一分水管和第二分水管均设置七个喷头，能够使喷头覆盖住输送带上的菌菇，能够对输送带上的菌菇进行全面清洗。

3、其利用喷头对菌菇表面进行冲洗，但菌菇通过输送带进行输送时，部分菌菇的表面会与输送带贴合无法与冲洗的水流进行很好的接触，从而导致与输送带接触部分的菌菇清洗不够彻底，影响菌菇干制后的成品质量。

4、因此，提出一种菌菇干制前序清洗烘干装置以解决上述问题。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供菌菇干制前序清洗烘干装置，改善了菌菇通过输送带进行输送时，部分菌菇的表面会与输送带贴合无法与冲洗的水流进行很好的接触，从而导致与输送带接触部分的菌菇清洗不够彻底，影响菌菇干制后的成品质量的问题。

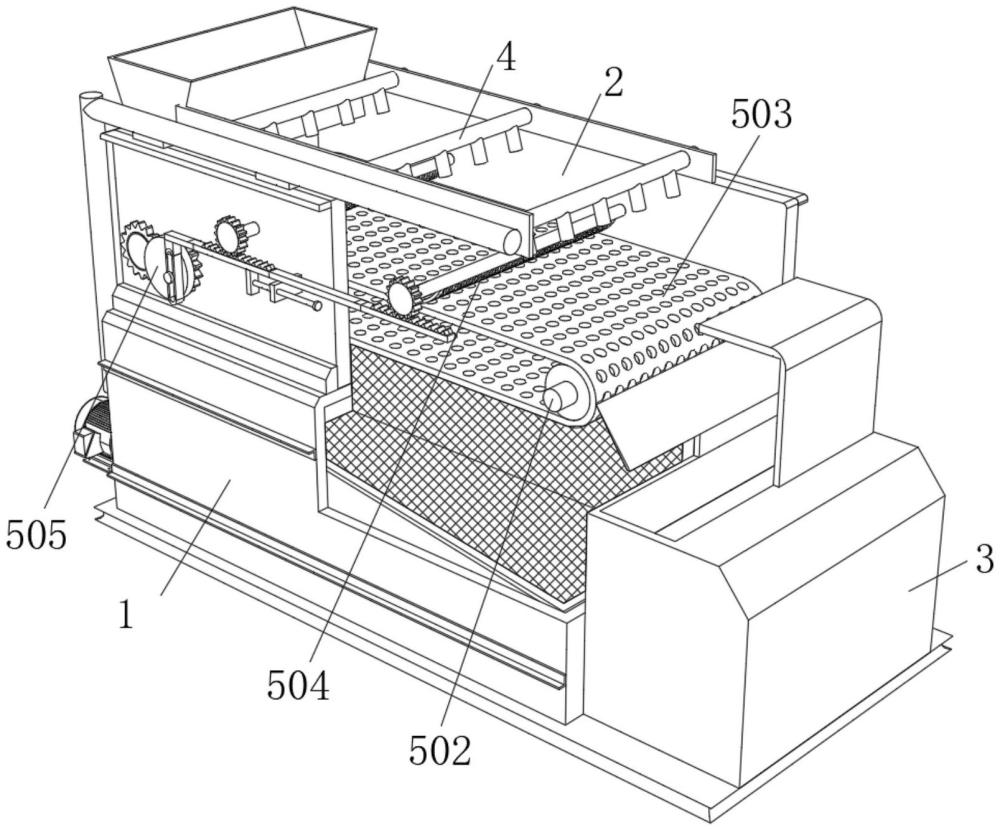

2、本实用新型通过以下技术方案来实现上述目的，一种菌菇干制前序清洗烘干装置，包括：储水箱，所述储水箱的顶端固定连接有安装框，所述储水箱的一侧固定连接有干燥箱，所述安装框的内壁上端固定连接有数量为多个的清洗管，所述安装框的内侧设置有清洗机构；其中，所述清洗机构包括固定连接有安装框一侧的电机，所述安装框的内壁转动连接有数量为两个的滚轴，两个所述滚轴之间传动连接有输送带，其中一个所述滚轴的一端贯穿安装框并与电机的输出轴固定连接，所述安装框的内壁下端转动连接有数量为两个的转动板，所述安装框的内侧设置有清洗组件。

3、优选的，所述清洗组件包括数量为两个的第一齿轮，两个所述第一齿轮相啮合，其中一个所述第一齿轮的一端贯穿安装框并与其中一个滚轴的另一端固定连接，其中另一个所述第一齿轮的一端固定连接有圆盘，所述圆盘的表面固定连接有圆杆，所述圆杆的表面滑动连接有滑框，所述转动板的一端贯穿安装框并固定连接有第二齿轮，所述第二齿轮的表面啮合连接有齿条，所述齿条的底端一侧与滑框的顶端固定连接。当输送带对菌菇进行输送时部分菌菇会进入转动板的凹槽内，同时，当输送带在进行输送菌菇时，通过齿条与第二齿轮的相互作用会带动转动板进行往复转动，利用转动板往复转动将转动板凹槽内的菌菇进行抛洒翻动，使输送带上的菌菇与输送带的接触面发生变化，有利于使输送带上的菌菇与清洗管喷出的水进行充分接触，使菌菇进行更加彻底的清理，加强了对菌菇的清洗效果，从而保证了菌菇干制后的成品质量。

4、优选的，所述转动板的内壁凹陷呈弧形，所述转动板的表面下端与输送带的表面相贴合。通过将转动板的内壁设置成弧形，当转动板对菌菇进行抛洒时，有利于使转动板上的菌菇更好的置于转动板的凹槽内，保证了转动板对菌菇抛洒翻动的效果。

5、优选的，所述转动板的内壁固定连接有等列分布的引导板，所述引导板的表面弯曲呈弧形。设置多个引导板，利用引导板之间的间隙，形成多个间隙，有利于使菌菇更好的进入转动板的凹槽内，有利于保证转动板每次对菌菇抛洒的数量，提高了对输送带上菌菇的翻动效果。

6、优选的，所述转动板的表面开设有等列分布的漏孔。在漏孔的作用下，当转动板对菌菇进行抛洒时通过漏孔有利于使刮起的水流出，避免转动板在抛洒时使水流飞溅。

7、优选的，两个所述齿条的相对侧固定连接，其中一个所述齿条的底端固定连接有安装板，所述安装板的一侧固定连接有限位杆，所述安装框的另一侧固定连接固定板，所述限位杆的另一端贯穿固定板并与固定板滑动连接。当齿条在进行往复移动时，带动安装板与限位杆进行同步移动，限位杆的表面沿着固定板的内壁滑动，利用固定板对限位杆进行限位，从而实现对齿条的限位作用，避免齿条在移动时出现偏移，加强了齿条在往复移动时的稳定性。

8、优选的，所述安装框的内壁一侧固定连接有刮板，所述刮板的顶端与输送带的表面贴合。在刮板的作用下，有利于对输送带上黏附的菌菇进行刮除，保证了输送带上的菌菇可充分的进入干燥箱内。

9、优选的，所述刮板的底端延伸至干燥箱的内部，所述干燥箱与安装框相连通。利用刮板的引导作用，便于输送带上的菌菇更好的进入干燥箱内进行干燥作业。

10、本实用新型的有益效果是：

11、1、当输送带对菌菇进行输送时部分菌菇会进入转动板的凹槽内，同时，当输送带在进行输送菌菇时，通过齿条与第二齿轮的相互作用会带动转动板进行往复转动，利用转动板往复转动将转动板凹槽内的菌菇进行抛洒翻动，使输送带上的菌菇与输送带的接触面发生变化，有利于使输送带上的菌菇与清洗管喷出的水进行充分接触，使菌菇进行更加彻底的清理，加强了对菌菇的清洗效果，从而保证了菌菇干制后的成品质量；

12、2、通过将转动板的内壁设置成弧形，当转动板对菌菇进行抛洒时，有利于使转动板上的菌菇更好的置于转动板的凹槽内，保证了转动板对菌菇抛洒翻动的效果，同时，利用引导板之间的间隙，形成多个间隙，有利于使菌菇更好的进入转动板的凹槽内，有利于保证转动板每次对菌菇抛洒的数量。

1.一种菌菇干制前序清洗烘干装置，其特征在于，包括：

2.根据权利要求1所述的一种菌菇干制前序清洗烘干装置，其特征在于：所述清洗组件(505)包括数量为两个的第一齿轮(5051)，两个所述第一齿轮(5051)相啮合，其中一个所述第一齿轮(5051)的一端贯穿安装框(2)并与其中一个滚轴(502)的另一端固定连接，其中另一个所述第一齿轮(5051)的一端固定连接有圆盘(5052)，所述圆盘(5052)的表面固定连接有圆杆(5053)，所述圆杆(5053)的表面滑动连接有滑框(5054)，所述转动板(504)的一端贯穿安装框(2)并固定连接有第二齿轮(5055)，所述第二齿轮(5055)的表面啮合连接有齿条(5056)，所述齿条(5056)的底端一侧与滑框(5054)的顶端固定连接。

3.根据权利要求1所述的一种菌菇干制前序清洗烘干装置，其特征在于：所述转动板(504)的内壁凹陷呈弧形，所述转动板(504)的表面下端与输送带(503)的表面相贴合。

4.根据权利要求1所述的一种菌菇干制前序清洗烘干装置，其特征在于：所述转动板(504)的内壁固定连接有等列分布的引导板(5057)，所述引导板(5057)的表面弯曲呈弧形。

5.根据权利要求1所述的一种菌菇干制前序清洗烘干装置，其特征在于：所述转动板(504)的表面开设有等列分布的漏孔(5058)。

6.根据权利要求2所述的一种菌菇干制前序清洗烘干装置，其特征在于：两个所述齿条(5056)的相对侧固定连接，其中一个所述齿条(5056)的底端固定连接有安装板(5059)，所述安装板(5059)的一侧固定连接有限位杆(50510)，所述安装框(2)的另一侧固定连接固定板(50511)，所述限位杆(50510)的另一端贯穿固定板(50511)并与固定板(50511)滑动连接。

7.根据权利要求1所述的一种菌菇干制前序清洗烘干装置，其特征在于：所述安装框(2)的内壁一侧固定连接有刮板(506)，所述刮板(506)的顶端与输送带(503)的表面贴合。

8.根据权利要求7所述的一种菌菇干制前序清洗烘干装置，其特征在于：所述刮板(506)的底端延伸至干燥箱(3)的内部，所述干燥箱(3)与安装框(2)相连通。
