一种具备水循环功能的清洗机的制作方法

本技术涉及农副产品加工设备，具体为一种具备水循环功能的清洗机。

背景技术：

1、在农副产品的加工过程中，经常需要对果蔬进行清洗，以去除果蔬表面所残留的泥土或少量农药，为了提升清洗效率，一般会使用清洗机进行清洗操作，并对用于清洗的水进行循环处理利用，避免出现水资源浪费。

2、根据公示的一种具备水循环功能的清洗机(公开号：cn216601584u)，上述申请中方便对蔬菜包原料进行清洗，经过清洗层、净化层、沉淀层的设置，先对水中异物进行处理，然后再经过水循环处理器的处理，使得水能够再次使用，节约了水资源，提高清洗速度。

3、但是上述设备在实际使用过程中，在进行水循环的过程中会使用滤网对清洗过后的水进行过滤处理，在循环过程中果蔬表面的杂质会随着水流到达滤网的上方，在受到滤网的过滤处理后会堆积在滤网的表面，导致堵塞滤网的部分滤孔，影响滤网的过滤效率，同时在对滤网表面进行清理时需要停止对果蔬的清理，才能将滤网拆卸取出，降低了加工的效率；鉴于此，我们提出了一种具备水循环功能的清洗机。

技术实现思路

1、本实用新型的目的在于提供一种具备水循环功能的清洗机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具备水循环功能的清洗机，包括机体，所述机体的左端设置有水循环组件，所述机体的内部上端设置有抖动盛放盒，所述机体的内部中心处固定安装有滤网，所述机体的内部设置有防堵组件，所述防堵组件包括：

3、驱动电机，所述驱动电机固定安装在机体的左侧表面；

4、移动槽，所述移动槽开设在机体的后侧内壁表面，所述移动槽的右侧内壁表面转动安装有螺杆，所述螺杆的外侧螺纹连接有移动块，移动块的外壁与移动槽的内壁相互贴合，当螺杆进行转动时可带动移动块同步进行运动；

5、收纳槽，所述收纳槽开设在机体的左侧内壁表面，所述收纳槽的内部设置有三角推杆，三角推杆的底面与滤网的上表面位于同一水平面，当三角推杆向右侧进行移动时可对滤网表面所过滤下来的杂质进行推动，所述收纳槽的内部顶面开设有凹槽，所述凹槽的内部顶面固定安装有弹簧，所述弹簧的底端固定安装有刮板，刮板的外壁与凹槽的内壁相互贴合，凹槽会对刮板进行导向限位，使得刮板只能进行上下方向的直线运动，当刮板向上进行移动时可对弹簧进行挤压，使得弹簧压缩产生弹性势能；

6、出杂口，所述出杂口开设在机体的右侧表面，所述出杂口的右侧表面固定安装有收集盒，出杂口的底面与滤网的上表面位于同一水平面，滤网上表面向右侧被推动的杂质会通过出杂口进入到收集盒内壁。

7、优选的，所述驱动电机的右侧输出轴贯穿机体的左侧表面与螺杆的左端固定连接。

8、优选的，所述移动块的前侧表面与三角推杆的背面固定连接，所述三角推杆的外壁与收纳槽的内壁相互贴合。

9、优选的，所述三角推杆的宽度与滤网的宽度一致，所述刮板的宽度与三角推杆的宽度一致，初始状态时刮板的底端与三角推杆的顶端相互贴合。

10、优选的，所述收集盒的内部固定安装有斜滤板，所述机体的右侧表面开设有斜通槽。

11、优选的，所述收集盒的内部通过斜通槽与机体内部相互连通，收集盒内部的水会通过斜通槽进入机体的内部进行循环利用。

12、与现有技术相比，本实用新型提供了一种具备水循环功能的清洗机，具备以下有益效果：

13、1、该具备水循环功能的清洗机，通过设置的驱动电机、移动槽、螺杆、移动块、收纳槽和三角推杆的配合，可在对果蔬的清洗过程中就对落在滤网表面的杂质进行推动清理，使得杂质通过出杂口落入收集盒内部进行收集，避免堵塞滤网的滤孔导致影响循环效果，同时无需停机对滤网表面进行清理，提升了加工效率，通过设置的凹槽、弹簧和刮板的配合，在三角推杆移出收纳槽内部时可对收纳槽进行密封处理，避免杂质进入收纳槽内部导致三角推杆无法复位，同时在三角推杆向左侧移动复位时可对落在三角推杆左侧的杂质进行推动到三角推杆的右侧，避免杂质落在三角推杆的左侧导致无法被三角推杆所推动清理。

14、2、该具备水循环功能的清洗机，通过设置的斜滤板可对落在收集盒内部的杂质与水的混合物进行过滤处理，并使得水可通过斜通槽重新进入到机体内部进行循环使用，避免浪费。

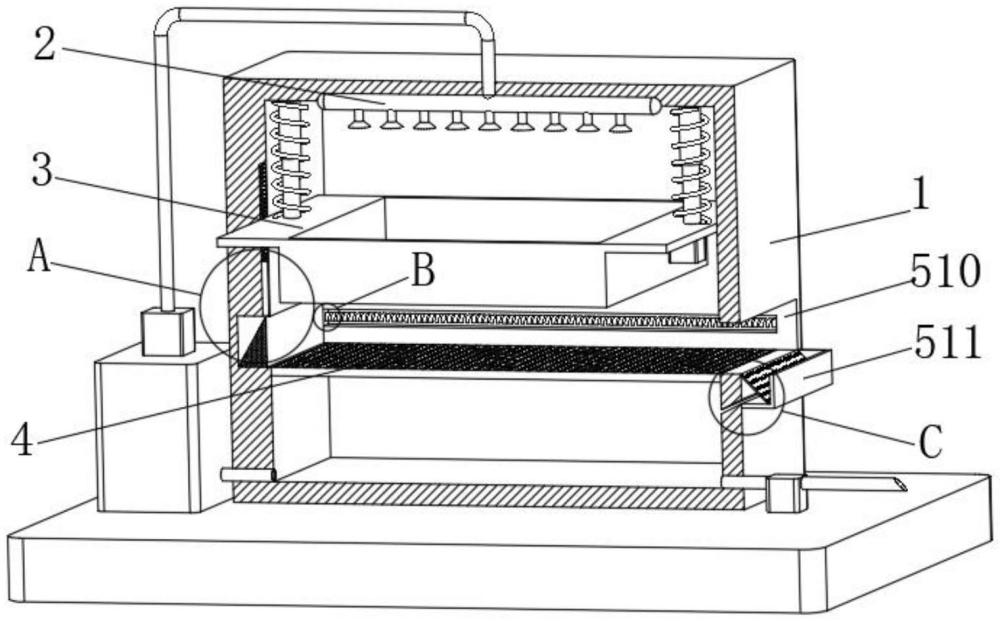

1.一种具备水循环功能的清洗机，包括机体(1)，所述机体(1)的左端设置有水循环组件(2)，所述机体(1)的内部上端设置有抖动盛放盒(3)，所述机体(1)的内部中心处固定安装有滤网(4)，其特征在于：所述机体(1)的内部设置有防堵组件，所述防堵组件包括：

2.根据权利要求1所述的一种具备水循环功能的清洗机，其特征在于：所述驱动电机(501)的右侧输出轴贯穿机体(1)的左侧表面与螺杆(503)的左端固定连接。

3.根据权利要求1所述的一种具备水循环功能的清洗机，其特征在于：所述移动块(504)的前侧表面与三角推杆(506)的背面固定连接，所述三角推杆(506)的外壁与收纳槽(505)的内壁相互贴合。

4.根据权利要求1所述的一种具备水循环功能的清洗机，其特征在于：所述三角推杆(506)的宽度与滤网(4)的宽度一致，所述刮板(509)的宽度与三角推杆(506)的宽度一致。

5.根据权利要求1所述的一种具备水循环功能的清洗机，其特征在于：所述收集盒(511)的内部固定安装有斜滤板(601)，所述机体(1)的右侧表面开设有斜通槽(602)。

6.根据权利要求5所述的一种具备水循环功能的清洗机，其特征在于：所述收集盒(511)的内部通过斜通槽(602)与机体(1)内部相互连通。
