微生物发酵牛蛙饲料用饲料挤压膨化成型机及其成型工艺的制作方法

本发明涉及膨化成型机，具体为微生物发酵牛蛙饲料用饲料挤压膨化成型机及其成型工艺。

背景技术：

1、膨化成型机是加工膨化食品的设备，例如加工日常生活中的大米、玉米、大豆、小麦等，其主要的工作原理是机械能转变成热能，用机器转动时产生的热量将食品挤压熟，经过膨化的食品体积会变大，膨化成型机功能多样，可广泛应用于饲料、食品以及工业等领域，而微生物发酵牛蛙饲料是利用微生物发酵技术生产的饲料，主要用于喂养牛蛙，这种饲料通过特定的微生物发酵过程，将原料中的营养成分进行转化和优化，提高饲料的营养价值和利用率，现有的牛蛙饲料膨化成型机在使用过程中，当将要放入膨化成型机内部加工的饲料颗粒体积较大时，一方面，大颗粒饲料同时通过入料箱落入，饲料之间的间隙较小，容易造成入料箱进口处的堵塞，另一方面，大颗粒饲料进入膨化机的内部后，膨化机难以对于饲料的全部体积进行加工，导致饲料部分体积没有膨化完全，从而影响产品最终的成型，从而降低了饲料膨化的品质。

2、为此，提出微生物发酵牛蛙饲料用饲料挤压膨化成型机及其成型工艺，来达到缩小饲料体积，自动入料和均匀出料的效果。

技术实现思路

1、本发明的目的在于提供微生物发酵牛蛙饲料用饲料挤压膨化成型机及其成型工艺，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：微生物发酵牛蛙饲料用饲料挤压膨化成型机，包括底座、膨化机主体、入料箱、支撑板和固定轴，所述膨化机主体固定连接在底座的顶部，所述入料箱固定连通在膨化机主体的顶部，所述固定轴固定连接在入料箱的外表面，所述支撑板固定连接在固定轴远离入料箱的一侧，所述膨化机主体的内部设置有控制器，所述支撑板靠近入料箱的一侧设置有对于饲料进行切分的细分组件，所述入料箱的顶部设置有用于对饲料进行倾倒的翻转组件，所述入料箱的顶部设置有用于检测饲料倒入的感应组件，所述感应组件的内部设置有用于将饲料进行均匀分撒的均匀组件；

3、优选的，所述细分组件包括有伺服电机、主链轮、转轴、副链轮，所述伺服电机固定连接在支撑板靠近入料箱的一侧，所述主链轮固定连接在伺服电机输出轴的一侧，所述转轴转动连接在支撑板靠近入料箱的一侧，所述副链轮固定连接在转轴远离支撑板的一侧。

4、优选的，所述细分组件还包括有适配链条，所述适配链条传动连接于主链轮与副链轮的表面之间，所述主链轮远离支撑板的一侧固定连接有运动轴，所述运动轴远离适配链条的一侧固定连接有压辊，所述支撑板靠近运动轴的一侧固定连接有支撑轴，所述支撑轴远离运动轴的一侧固定连接有收集箱，所述收集箱的底部开设有通孔。

5、优选的，所述翻转组件包括有连接链轮，所述连接链轮固定连接于转轴远离压辊的一侧，所述支撑板的底部转动连接有活动轴，所述活动轴靠近连接链轮的一侧固定连接有从动链轮，所述连接链轮与从动链轮的表面之间传动连接有传动链条，所述活动轴远离支撑板的一侧固定连接有底板。

6、优选的，所述感应组件包括有连接轴，所述连接轴对称固定连接于入料箱的顶部，两个所述连接轴之间固定连接有收集筒，所述收集筒的底部开设有侧孔，所述收集筒的顶部固定连接有扭簧，所述扭簧的顶部固定连接有安装网，所述收集筒顶部远离扭簧的一侧固定连接有支架，所述支架的表面固定连接有套环，所述套环靠近扭簧的一侧固定连接有视觉传感器

7、优选的，所述均匀组件包括有安装架，所述安装架固定连接于收集筒的内部，所述安装架的底部固定连接有旋转电机，所述旋转电机输出端的底部固定连接有圆盘，所述圆盘的底部固定连接有承接轴，所述承接轴的底部固定连接有转动盘。

8、优选的，所述底板位于收集筒的顶部，所述连接链轮的大小与副链轮的大小相互适配。

9、优选的，所述视觉传感器与控制器具有电性连接关系。

10、优选的，所述旋转电机与控制器具有电性连接关系，所述转动盘外径的大小与收集筒内径的大小相互适配。

11、微生物发酵牛蛙饲料用饲料挤压膨化成型工艺，包括如下步骤：

12、第一步：正常开机生产，开机前操作人员对机器进行检测，确保机器运行正常；

13、第二步：依次启动调质器、喂料绞龙、喂料仓电机；

14、第三步：调质器打在旁通，调质器出口处有物料流出时，开始向调质器中加蒸汽和水进行调质；

15、第四步：调质好后，开启切割电机、设定主电机频率并启动主电机，主电机启动完毕将旁通打向膨化腔；

16、第五步：当物料由膨化腔挤出后，通过调整膨化腔夹套蒸汽和水及调质器蒸汽和水调整产品的成型和水分含量。

17、与现有技术相比，本发明的有益效果是：

18、1、通过细分组件的设置，操作人员将颗粒较大的饲料倒入收集箱的内部，随后开启伺服电机，伺服电机通过输出轴带动链轮与压辊转动，从而达到了对于大颗粒饲料进行切割的效果，使得饲料的体积缩小从而便于膨化机主体对于其进行加工，从而提高饲料膨化后的质量，便于牛蛙进行食用；

19、2、通过翻转组件的设置，当饲料切割后会在活动轴的转动作用下，通过收集箱落入收集筒的内部，进而通过收集筒进入膨化机主体内部，达到了对于分割好的饲料进行自动上料的效果，在无需人力的情况下，可以对于饲料进行快速传递，从而加快对于饲料加工的速度，节省饲料加工过程中转运的时间，提高饲料在整体膨化生产过程中的生产效率；

20、3、通过感应组件与均匀组件的设置，当饲料落在收集筒顶部的安装网时，视觉传感器识别到扭簧的形变，控制器进而控制旋转电机进行转动，饲料在圆盘的转动下通过离心力分散出去，达到了对于饲料进行均匀落料的效果，防止饲料在重力作用下同时进入膨化机主体的内部，避免了膨化机主体内部发生堵塞的问题。

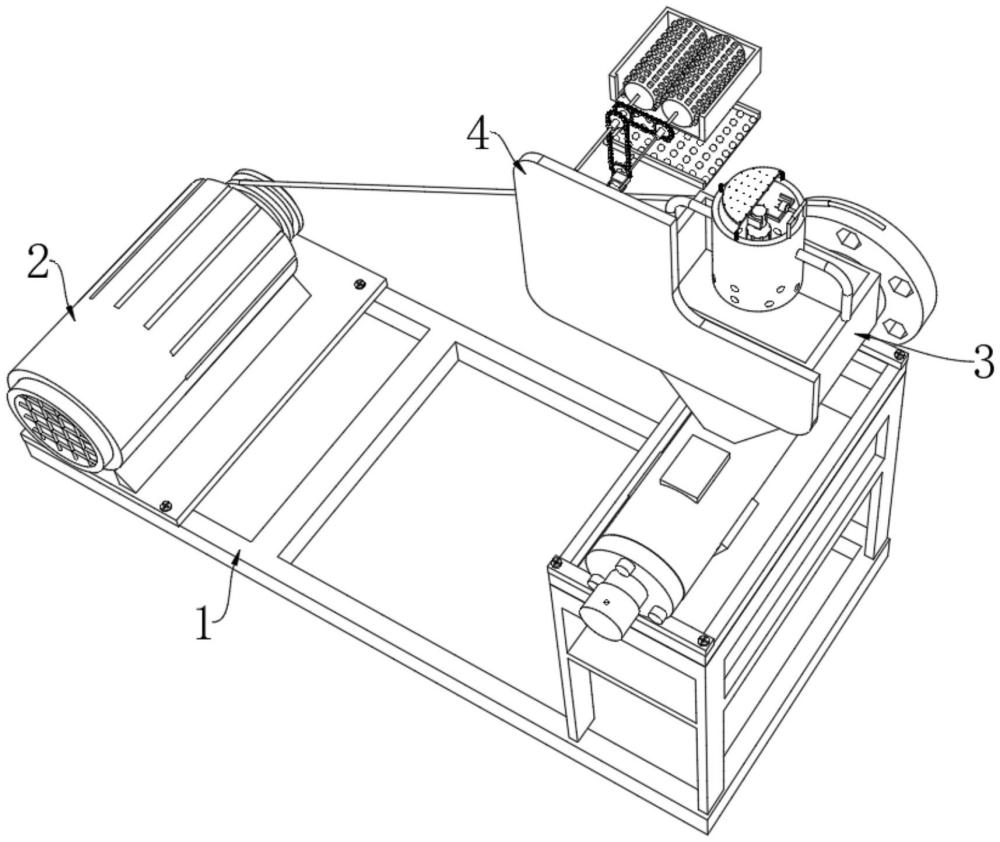

1.微生物发酵牛蛙饲料用饲料挤压膨化成型机，包括底座(1)、膨化机主体(2)、入料箱(3)、支撑板(4)和固定轴(5)，所述膨化机主体(2)固定连接在底座(1)的顶部，所述入料箱(3)固定连通在膨化机主体(2)的顶部，所述固定轴(5)固定连接在入料箱(3)的外表面，所述支撑板(4)固定连接在固定轴(5)远离入料箱(3)的一侧，所述膨化机主体(2)的内部设置有控制器，其特征在于：所述支撑板(4)靠近入料箱(3)的一侧设置有对于饲料进行切分的细分组件，所述入料箱(3)的顶部设置有用于对饲料进行倾倒的翻转组件，所述入料箱(3)的顶部设置有用于检测饲料倒入的感应组件，所述感应组件的内部设置有用于将饲料进行均匀分撒的均匀组件；

2.根据权利要求1所述的微生物发酵牛蛙饲料用饲料挤压膨化成型机，其特征在于：所述细分组件还包括有适配链条(63)，所述适配链条(63)传动连接于主链轮(62)与副链轮(65)的表面之间，所述主链轮(62)远离支撑板(4)的一侧固定连接有运动轴(66)，所述运动轴(66)远离适配链条(63)的一侧固定连接有压辊(67)，所述支撑板(4)入料箱(3)靠近运动轴(66)的一侧固定连接有支撑轴(69)，所述支撑轴(69)远离运动轴(66)的一侧固定连接有收集箱(68)，所述收集箱(68)的底部开设有通孔。

3.根据权利要求1所述的微生物发酵牛蛙饲料用饲料挤压膨化成型机，其特征在于：所述翻转组件包括有连接链轮(71)，所述连接链轮(71)固定连接于转轴(64)远离压辊(67)的一侧，所述支撑板(4)的底部转动连接有活动轴(74)，所述活动轴(74)靠近连接链轮(71)的一侧固定连接有从动链轮(73)，所述连接链轮(71)与从动链轮(73)的表面之间传动连接有传动链条(72)，所述活动轴(74)远离支撑板(4)的一侧固定连接有底板(75)。

4.根据权利要求1所述的微生物发酵牛蛙饲料用饲料挤压膨化成型机，其特征在于：所述感应组件包括有连接轴(81)，所述连接轴(81)对称固定连接于入料箱(3)的顶部，两个所述连接轴(81)之间固定连接有收集筒(82)，所述收集筒(82)的底部开设有侧孔(83)，所述收集筒(82)的顶部固定连接有扭簧(84)，所述扭簧(84)的顶部固定连接有安装网(85)，所述收集筒(82)顶部远离扭簧(84)的一侧固定连接有支架(86)，所述支架(86)的表面固定连接有套环(87)，所述套环(87)靠近扭簧(84)的一侧固定连接有视觉传感器(88)。

5.根据权利要求1所述的微生物发酵牛蛙饲料用饲料挤压膨化成型机，其特征在于：所述均匀组件包括有安装架(91)，所述安装架(91)固定连接于收集筒(82)的内部，所述安装架(91)的底部固定连接有旋转电机(92)，所述旋转电机(92)输出端的底部固定连接有圆盘(93)，所述圆盘(93)的底部固定连接有承接轴(94)，所述承接轴(94)的底部固定连接有转动盘(95)。

6.根据权利要求3所述的微生物发酵牛蛙饲料用饲料挤压膨化成型机，其特征在于：所述底板(75)位于收集筒(82)的顶部，所述连接链轮(71)的大小与副链轮(65)的大小相互适配。

7.根据权利要求4所述的微生物发酵牛蛙饲料用饲料挤压膨化成型机，其特征在于：所述视觉传感器(88)与控制器具有电性连接关系。

8.根据权利要求5所述的微生物发酵牛蛙饲料用饲料挤压膨化成型机，其特征在于：所述旋转电机(92)与控制器具有电性连接关系，所述转动盘(95)外径的大小与收集筒(82)内径的大小相互适配。

9.基于权利要求1-8中任一项所述的微生物发酵牛蛙饲料用饲料挤压膨化成型机，现提出微生物发酵牛蛙饲料用饲料挤压膨化成型工艺，其特征在于，包括如下步骤：
