一种糖果加工用糖浆制备装置的制作方法

本技术属于糖果加工，具体涉及一种糖果加工用糖浆制备装置。

背景技术：

1、糖浆是通过煮或其他技术制成的、粘稠的、含高浓度的糖的溶液。制造糖浆的原材料可以是糖水、甘蔗汁、果汁或者其它植物汁等。由于糖浆含糖量非常高，在密封状态下它不需要冷藏也可以保存比较长的时间。糖浆可以用来调制饮料或者做甜食。

2、糖果加工需要使用到糖浆，对糖浆进行搅拌熬制，使糖浆经过搅拌后能够浓度均匀，在加工熬煮的过程中，随着搅拌和糖浆粘度逐渐升高，容易出现糖浆粘附在搅拌罐内壁上，当糖浆粘度升高时，搅拌杆无法很好的刮除搅拌罐内壁上粘附的糖浆，有时会存在焦化的现象，影响产品的质量，糖浆搅拌不均匀，达不到理想的浓度，影响糖果加工效果。

3、因此，需要一种糖果加工用糖浆制备装置，解决现有技术中存在的糖浆制备过程中的混合搅拌时防粘黏效果较差的问题。

技术实现思路

1、本实用新型的目的在于提供一种糖果加工用糖浆制备装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种糖果加工用糖浆制备装置，包括加工罐，所述加工罐的一侧侧壁固定有加工架，所述加工架的一侧侧壁固定有支撑架，所述支撑架的一侧侧壁固定有气缸，所述气缸的输出端固定有驱动电机，所述驱动电机的输出端连接有自动抓夹，所述加工罐的一侧内壁转动连接有转动杆，所述转动杆的顶端侧壁固定有抓夹吸附套，所述加工罐位于所述驱动电机的下方，所述转动杆的外表面固定有呈对称设置的搅拌杆，所述转动杆的一侧外壁固定有固定套，所述固定套的一侧外壁安装有过滤筛网，所述过滤筛网位于所述搅拌杆的下方，所述加工罐的底部开设有出料口，所述加工罐的底部通过出料口连通有出料管，所述出料管的外部设置有控制阀门，所述加工罐的内部安装有与所述过滤筛网相配合的送料组件。

3、方案中需要说明的是，所述送料组件包括与所述转动杆一侧外壁相固定的送料叶片，所述送料叶片位于所述过滤筛网的下方，所述转动杆的一侧外壁固定有两个呈对称设置的连接杆，所述连接杆的一侧外壁固定有刮除板，所述刮除板的内部设置有温度控制板，所述转动杆的一侧外壁固定有直角杆，所述直角杆的底端侧壁固定有旋转板。

4、进一步值得说明的是，所述气缸的一侧外壁固定有下滑板，所述下滑板位于所述加工罐顶部上方，所述下滑板的一侧侧壁开设有多个呈对称设置的通气孔。

5、更进一步需要说明的是，所述加工罐的一侧外壁设置有温度控制器，所述加工罐的一侧侧壁开设有观察口，所述观察口的一侧外壁设置有覆盖板。

6、作为一种优选的实施方式，所述搅拌杆的顶端侧壁固定有搅拌板，所述搅拌板的底端侧壁与所述过滤筛网的顶端侧壁相固定，所述过滤筛网的设计形状为弧形结构。

7、作为一种优选的实施方式，所述刮除板与所述搅拌板均与所述加工罐的一侧侧壁相接触，所述旋转板的一端延伸至出料口的内部。

8、与现有技术相比，本实用新型提供的一种糖果加工用糖浆制备装置，至少包括如下有益效果：

9、(1)通过搅拌杆的设置，对所需要制备的糖浆材料进行搅动，实现对糖浆制备的混合搅拌效果，在温度控制器的作用下，对糖浆进行温度控制操作，与搅拌杆的配合下，达到对糖浆的搅拌熬制目的，同时通过过滤筛网的作用下，对熬制的糖浆进行过滤筛分，使产生结块的糖浆继续在搅拌杆的作用下进行搅拌分离，从而提高对糖浆的制备效果。

10、(2)通过转动杆的转动，使转动杆带动送料叶片进行旋转，对搅拌后的糖浆进行旋转送料，在对糖浆进行旋转的同时，会再次对糖浆进行搅动，从而使糖浆更加便于向下进行流动，在刮除板与搅拌板的作用下，对加工罐内壁上的糖浆进行刮除操作。

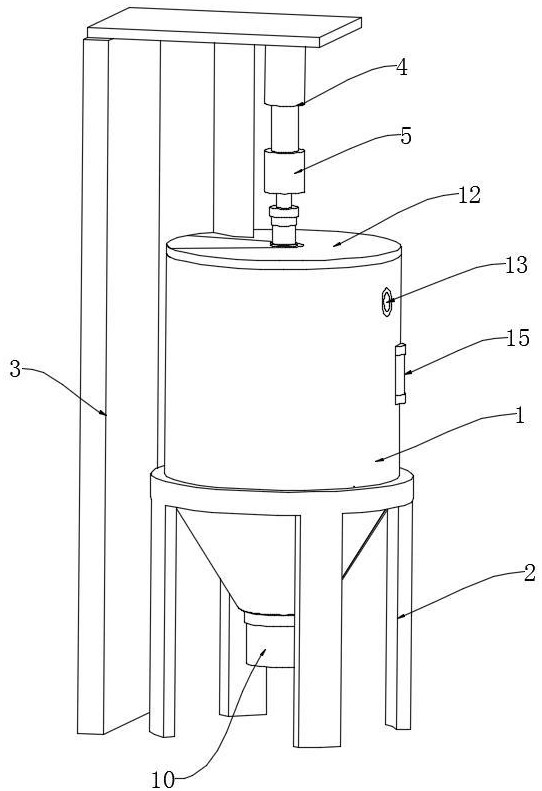

1.一种糖果加工用糖浆制备装置，包括加工罐(1)，其特征在于，所述加工罐(1)的一侧侧壁固定有加工架(2)，所述加工架(2)的一侧侧壁固定有支撑架(3)，所述支撑架(3)的一侧侧壁固定有气缸(4)，所述气缸(4)的输出端固定有驱动电机(5)，所述驱动电机(5)的输出端连接有自动抓夹，所述加工罐(1)的一侧内壁转动连接有转动杆(6)，所述转动杆(6)的顶端侧壁固定有抓夹吸附套，所述加工罐(1)位于所述驱动电机(5)的下方，所述转动杆(6)的外表面固定有呈对称设置的搅拌杆(7)，所述转动杆(6)的一侧外壁固定有固定套，所述固定套的一侧外壁安装有过滤筛网(9)，所述过滤筛网(9)位于所述搅拌杆(7)的下方，所述加工罐(1)的底部开设有出料口，所述加工罐(1)的底部通过出料口连通有出料管(10)，所述出料管(10)的外部设置有控制阀门，所述加工罐(1)的内部安装有与所述过滤筛网(9)相配合的送料组件(11)。

2.根据权利要求1所述的一种糖果加工用糖浆制备装置，其特征在于：所述送料组件(11)包括与所述转动杆(6)一侧外壁相固定的送料叶片(110)，所述送料叶片(110)位于所述过滤筛网(9)的下方，所述转动杆(6)的一侧外壁固定有两个呈对称设置的连接杆(111)，所述连接杆(111)的一侧外壁固定有刮除板(112)，所述刮除板(112)的内部设置有温度控制板(113)，所述转动杆(6)的一侧外壁固定有直角杆(114)，所述直角杆(114)的底端侧壁固定有旋转板(115)。

3.根据权利要求2所述的一种糖果加工用糖浆制备装置，其特征在于：所述气缸(4)的一侧外壁固定有下滑板(12)，所述下滑板(12)位于所述加工罐(1)顶部上方，所述下滑板(12)的一侧侧壁开设有多个呈对称设置的通气孔。

4.根据权利要求3所述的一种糖果加工用糖浆制备装置，其特征在于：所述加工罐(1)的一侧外壁设置有温度控制器(13)，所述加工罐(1)的一侧侧壁开设有观察口，所述观察口的一侧外壁设置有覆盖板(15)。

5.根据权利要求2所述的一种糖果加工用糖浆制备装置，其特征在于：所述搅拌杆(7)的顶端侧壁固定有搅拌板(14)，所述搅拌板(14)的底端侧壁与所述过滤筛网(9)的顶端侧壁相固定，所述过滤筛网(9)的设计形状为弧形结构。

6.根据权利要求5所述的一种糖果加工用糖浆制备装置，其特征在于：所述刮除板(112)与所述搅拌板(14)均与所述加工罐(1)的一侧侧壁相接触，所述旋转板(115)的一端延伸至出料口的内部。
