一种便于收集残渣的萃取装置的制作方法

本技术涉及萃取，尤其涉及一种便于收集残渣的萃取装置。

背景技术：

1、茶叶萃取装置是一种用于分离茶叶中不同组分的设备，通过萃取过程将目标物质从茶叶中分离出来，萃取时注意控制萃取时间和温度等因素，以确保分离效果和操作的安全性。

2、现有的茶叶萃取装置在萃取结束茶水排出后，茶叶容易粘附在装置内壁上，茶叶残渣收集不完全，往往需要进行多次的冲洗才能将粘附在装置内壁上的茶叶清理下来，操作起来比较麻烦。

3、因此，本实用新型提供了一种便于收集残渣的萃取装置，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于收集残渣的萃取装置，茶叶残渣利于收集，同时使茶叶不容易粘附在装置内壁上，便于将残渣全部收集起来，无需在萃取结束后再进行多次冲洗，操作更加简单，再者，茶萃取时使茶叶不会在重力的作用下沉积在装置底部，与水接触更完全，提高了茶叶萃取的效率。

2、为实现上述目的，本实用新型提供了如下技术方案：一种便于收集残渣的萃取装置，包括一号壳体，所述二号壳体固定设置在一号壳体一侧位置，所述二号壳体内部靠近一号壳体一侧上端和下端位置均嵌入设置有管道，所述二号壳体内部固定设置有水泵，水泵固定设置在管道中间位置，所述一号壳体靠近上端位置嵌入设置有环形管，所述管道上端与环形管固定设置，所述环形管下端面固定设置有多个竖直管，多个所述竖直管嵌入设置在一号壳体靠近下端位置，多个所述竖直管下端均固定设置有多个喷头；

3、所述一号壳体内部顶端中心位置转动设置有旋转杆，所述旋转杆靠近上端位置固定设置有多个固定杆，多个所述固定杆另一端均固定设置有多个刮板，所述旋转杆靠近下端位置固定设置有搅拌爪；

4、通过上述技术方案，通过电机转动带动旋转杆转动，从而带动刮板贴着装置内壁旋转，使茶叶残渣不易粘附在装置内壁，水泵从管道下端吸出水，水从管道上端进入环形管，环形管下端固定设置有竖直管，水从环形管进入竖直管，再从竖直管下端固定设置的喷头喷出，由于喷头设置的位置，喷出的水会形成漩涡，使茶叶也随着水旋转，茶叶不容易粘附在装置内壁上，便于将残渣全部收集起来，无需在萃取结束后再进行多次冲洗，操作更加简单，旋转杆转动带动搅拌爪转动，使茶叶不会沉积在装置底部，与水接触更完全，提高了茶叶萃取的效率。

5、进一步地，所述一号壳体外部顶端中心位置固定设置有三号壳体，所述三号壳体内部固定设置有电机，所述电机输出端固定设置在旋转杆上端；

6、通过上述技术方案，电机转动带动旋转杆转动。

7、进一步地，所述一号壳体外部顶端靠近一侧边缘位置固定设置有进料漏斗；

8、通过上述技术方案，进料漏斗可以在萃取之前放入茶叶和水。

9、进一步地，所述一号壳体外部下端面边缘位置固定设置有多个支撑腿；

10、通过上述技术方案，多个支撑腿为一号壳体提供支撑。

11、进一步地，所述一号壳体下端螺旋设置有出口接头，所述出口接头下端螺旋设置有盖子；

12、通过上述技术方案，萃取完成后扭开盖子，水从出口接头下端流出，扭下出口接头，茶叶残渣就会被过滤在出口接头内部，方便收集残渣。

13、进一步地，所述出口接头靠近下端位置固定设置有二号滤网，所述管道下端固定设置有一号滤网；

14、通过上述技术方案，一号滤网使水泵在吸水时避免吸入茶叶，起到拦截茶叶的作用，二号滤网在萃取完成后可以水和茶叶残渣分离，起到过滤作用。

15、本实用新型具有如下有益效果：

16、1、本实用新型提出的一种便于收集残渣的萃取装置，通过电机转动带动旋转杆转动，从而带动刮板贴着装置内壁旋转，使茶叶残渣不易粘附在装置内壁，水泵从管道下端吸出水，水从管道上端进入环形管，环形管下端固定设置有竖直管，水从环形管进入竖直管，再从竖直管下端固定设置的喷头喷出，由于喷头设置的位置，喷出的水会带动装置内部的水形成漩涡，使茶叶也随着水流旋转，并在向心力的作用下汇集到中心位置，利于收集，同时使茶叶不容易粘附在装置内壁上，便于将残渣全部收集起来，无需在萃取结束后再进行多次冲洗，操作更加简单。

17、2、本实用新型提出的一种便于收集残渣的萃取装置，电机转动带动固定设置在旋转杆下端的搅拌爪转动，萃取时使茶叶不会在重力的作用下沉积在装置底部，与水接触更完全，提高了茶叶萃取的效率。

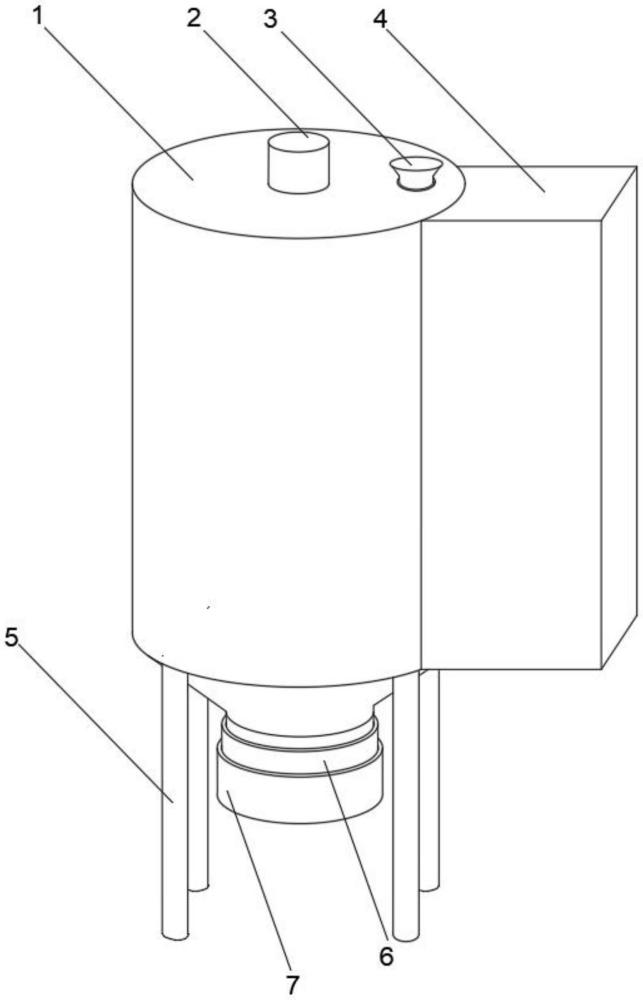

1.一种便于收集残渣的萃取装置，包括一号壳体(1)和二号壳体(4)，其特征在于：所述二号壳体(4)固定设置在一号壳体(1)一侧位置，所述二号壳体(4)内部靠近一号壳体(1)一侧上端和下端位置均嵌入设置有管道(15)，所述二号壳体(4)内部固定设置有水泵(16)，所述水泵(16)固定设置在管道(15)中间位置，所述一号壳体(1)靠近上端位置嵌入设置有环形管(9)，所述管道(15)上端与环形管(9)固定设置，所述环形管(9)下端面固定设置有多个竖直管(10)，多个所述竖直管(10)嵌入设置在一号壳体(1)靠近下端位置，多个所述竖直管(10)下端均固定设置有多个喷头(19)；

2.根据权利要求1所述的一种便于收集残渣的萃取装置，其特征在于：所述一号壳体(1)外部顶端中心位置固定设置有三号壳体(2)，所述三号壳体(2)内部固定设置有电机(8)，所述电机(8)输出端固定设置在旋转杆(11)上端。

3.根据权利要求1所述的一种便于收集残渣的萃取装置，其特征在于：所述一号壳体(1)外部顶端靠近一侧边缘位置固定设置有进料漏斗(3)。

4.根据权利要求1所述的一种便于收集残渣的萃取装置，其特征在于：所述一号壳体(1)外部下端面边缘位置固定设置有多个支撑腿(5)。

5.根据权利要求1所述的一种便于收集残渣的萃取装置，其特征在于：所述一号壳体(1)下端螺旋设置有出口接头(6)，所述出口接头(6)下端螺旋设置有盖子(7)。

6.根据权利要求5所述的一种便于收集残渣的萃取装置，其特征在于：所述出口接头(6)靠近下端位置固定设置有二号滤网(18)，所述管道(15)下端固定设置有一号滤网(17)。
