一体化超高压生物处理设备的制作方法

本技术属于压力加工设备领域，特别是涉及一种一体化超高压生物处理设备。

背景技术：

1、1899年，美国化学家bert hite首次发现用450mpa超高压处理后的牛奶可以延长保质期，1914年bridgman发现蛋白质在700mpa下可以凝固，但超高压生物处理技术在产业中大规模应用始于20世纪的90年代。1989年日本京都大学林力丸先生在科隆召开的第五次国际食品工业学术会议上发表“高压在食品加工储存中的应用、设想及发展趋势”的论文，引起了发达国家的强烈反响。1991年4月日本明治屋食品厂率先推出了超高压灭菌的草莓酱等三种产品，尔后，经超高压灭菌处理的橙汁、苹果汁、乳品、啤酒、牛排等相继问世。超高压灭菌消毒与热力灭菌消毒相比有不可比拟的优势，它能保持食品的生鲜风味、颜色及营养成分，在能耗上仅为热力灭菌的1/6～1/8，因此该项技术被列为21世纪的十大尖端技术之一，是一次工业革命。

2、现有中国专利：cn1234418c公开了一种一体化超高压生物处理设备，它是由超高压发生器、超高压加载器、组合式的密封装置、框架、篮筐、法兰盘、单向阀等元件所组成，它是将超高压发生器和超高压加载器连成一体，用活塞杆的机械运动施压，免去超高压液体的管路传送，显示了极大的优越性。然而该设备在工作时，需要将被加工物放入篮筐中，而篮筐的设置无疑增加了液压缸的工作行程，导致工作效率降低且油缸加大，若取消篮筐将被加工物直接放入超高压加载器中，这种方式虽然缩短了液压缸的工作行程，但却导致装料、出料十分困难，因此，亟需一种工作行程短且方便被加工物料放入与取出的一体化超高压生物处理设备来解决背景技术中存在的问题。

技术实现思路

1、本实用新型的目的在于提供一种一体化超高压生物处理设备，来解决现有技术中的不足。

2、为实现上述实用新型目的，本实用新型采用的技术方案为：

3、一体化超高压生物处理设备，包括：主体部分和泵站部分，所述主体部分的顶端固定有液压缸，所述泵站部分的油路与液压缸的顶端相连通，所述液压缸的输出端连接有滑轨机构，所述滑轨机构的底端固定有柱塞，所述柱塞的下方固定有与之配合的超高压加载器。

4、优选的，所述滑轨机构包括：横向滑动组件，所述横向滑动组件包括：c型安装座，所述c型安装座固定在液压缸的输出端，所述c型安装座的两端均固定有导向杆，两所述导向杆上滑动设置有纵向滑动组件，所述c型安装座的中部固定有第一电机，所述第一电机的输出端连接有第一丝杠，所述第一丝杠与纵向滑动组件的中部螺纹配合。

5、优选的，所述纵向滑动组件包括：导轨，所述导轨的后端安装有第二电机，所述第二电机的输出端连接有第二丝杠，所述第二丝杠的安装方向与第一丝杠的安装方向相互垂直，所述第二丝杠上螺纹连接有滑动块，所述柱塞固定在滑动块的底端。

6、优选的，所述柱塞的底端设置有高压密封。

7、优选的，所述超高压加载器的外部设有控制工作温度的调温水套和保温套。

8、本实用新型提供的一体化超高压生物处理设备，与现有技术相比具有以下优点：

9、本实用新型通过纵向滑动组件可实现柱塞的前后移动，从而在保持液压缸最短行程的前提下，不阻挡被加工物料的放入与取出，再配合横向滑动组件，可对柱塞的左右方向进行微调，确保柱塞与工作孔的精准对齐。

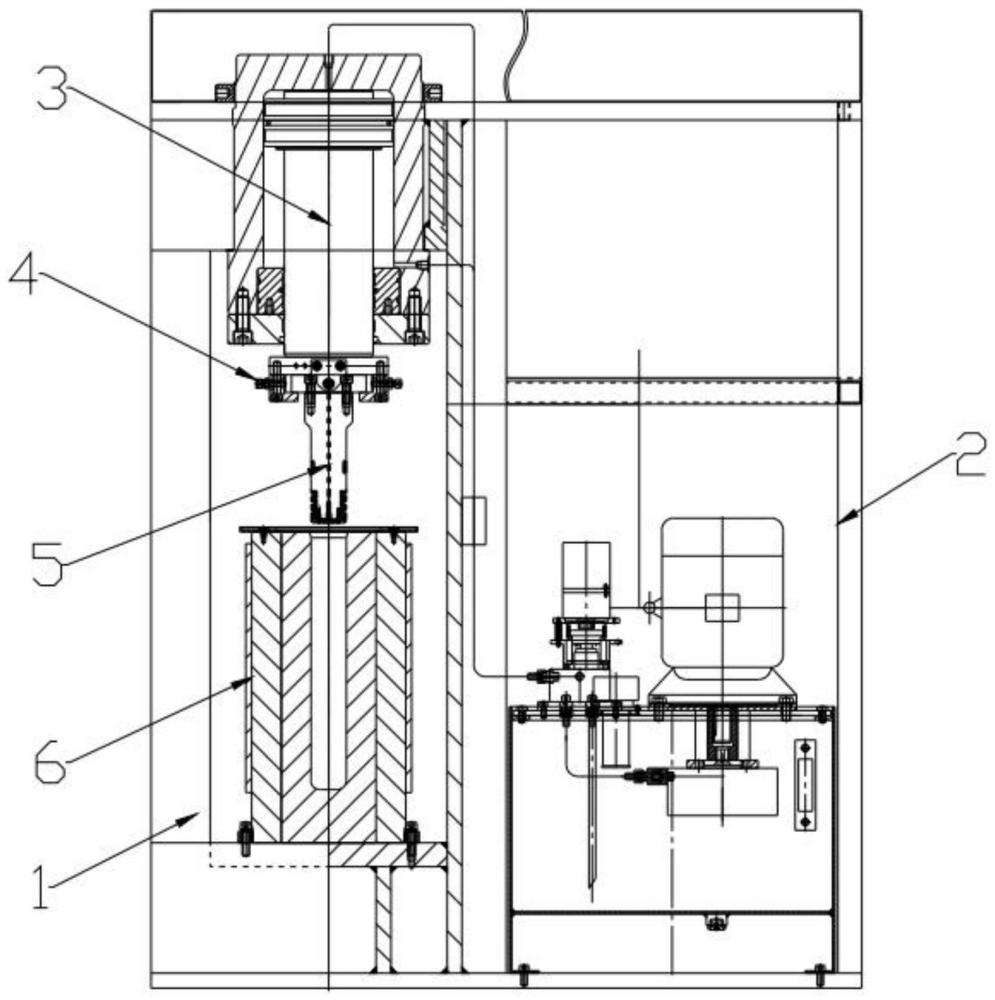

1.一体化超高压生物处理设备，其特征在于，包括：主体部分(1)和泵站部分(2)，所述主体部分(1)的顶端固定有液压缸(3)，所述泵站部分(2)的油路与液压缸(3)的顶端相连通，所述液压缸(3)的输出端连接有滑轨机构(4)，所述滑轨机构(4)的底端固定有柱塞(5)，所述柱塞(5)的下方固定有与之配合的超高压加载器(6)。

2.根据权利要求1所述的一体化超高压生物处理设备，其特征在于，所述滑轨机构(4)包括：横向滑动组件，所述横向滑动组件包括：c型安装座(7)，所述c型安装座(7)固定在液压缸(3)的输出端，所述c型安装座(7)的两端均固定有导向杆(8)，两所述导向杆(8)上滑动设置有纵向滑动组件，所述c型安装座(7)的中部固定有第一电机(9)，所述第一电机(9)的输出端连接有第一丝杠(10)，所述第一丝杠(10)与纵向滑动组件的中部螺纹配合。

3.根据权利要求2所述的一体化超高压生物处理设备，其特征在于，所述纵向滑动组件包括：导轨(11)，所述导轨(11)的后端安装有第二电机(12)，所述第二电机(12)的输出端连接有第二丝杠(13)，所述第二丝杠(13)的安装方向与第一丝杠(10)的安装方向相互垂直，所述第二丝杠(13)上螺纹连接有滑动块(14)，所述柱塞(5)固定在滑动块(14)的底端。

4.根据权利要求3所述的一体化超高压生物处理设备，其特征在于，所述柱塞(5)的底端设置有高压密封(15)。

5.根据权利要求1所述的一体化超高压生物处理设备，其特征在于，所述超高压加载器(6)的外部设有控制工作温度的调温水套和保温套。
