一种肉鸭宰杀用冲洗装置的制作方法

本技术属于肉鸭宰杀冲洗设备领域，具体地说是一种肉鸭宰杀用冲洗装置。

背景技术：

1、肉鸭在宰杀时气表面会附着大量血渍和杂质，为了确保肉鸭的洁净度，进而会用到冲洗装置对肉鸭进行清洗，肉鸭宰杀冲洗装置是一种冲洗鸭子表面血渍和杂质的设备，进而以确保肉鸭食品的卫生和安全。

2、肉鸭在进行冲洗时，首先将肉鸭放置在冲洗台上，之后通过冲洗喷头将水源喷射在肉鸭表面，通过水源将肉鸭表面的杂质和血渍进行冲除，以此确保了肉鸭表面的洁净度；但是在实际使用时水喷射在肉鸭表面时，由于在暴露环境下进行冲洗，进而水流易携带肉鸭表面的杂质或血渍飞溅到外部，不仅会造成水源的浪费，且影响了外部的环境。

3、综上，因此本实用新型提供了一种肉鸭宰杀用冲洗装置，以解决上述问题。

技术实现思路

1、为了解决上述技术问题，本实用新型提供如下技术方案：

2、一种肉鸭宰杀用冲洗装置，包括放置机构，所述放置机构的底部设置有冲洗机构，所述放置机构包括拦截箱，且拦截箱的正面通过铰链活动连接有封闭门，所述拦截箱的内腔设置有网筒，且拦截箱内腔底部的两侧均开设有通槽，所述冲洗机构包括蓄水箱，且蓄水箱的内腔固定连接有电加热管，所述蓄水箱的内腔活动连接有滤网，所述拦截箱的左侧固定连接有水泵，所述水泵的进水端连通有连接管，且水泵的出水端连通有传输管，所述传输管的另一端连通有分流盘，且分流盘的底部连通有喷管。

3、进一步的，在本实用新型中，所述连接管远离水泵的一端与蓄水箱连通，所述通槽的内腔与蓄水箱的内腔相连通，所述分流盘的顶部与拦截箱内腔的顶部固定连接。

4、进一步的，在本实用新型中，所述拦截箱内腔的底部固定连接有电机，所述电机的输出轴与网筒传动连接。

5、进一步的，在本实用新型中，所述封闭门的正面开设有可视窗，所述蓄水箱的正面开设有水位窗，且水位窗与可视窗均采用透明材料，例如透明玻璃、透明塑料或透明亚克力板。

6、进一步的，在本实用新型中，所述蓄水箱的左侧连通有进水管，且进水管的顶部活动连接有圆盖，所述蓄水箱的正面连通有排水管，所述排水管的表面连通有电磁阀。

7、进一步的，在本实用新型中，所述滤网的两侧均固定连接有限位条，所述蓄水箱内腔的两侧均开设有限位槽，所述限位条远离滤网的一侧延伸至限位槽的内腔，并与限位槽的内腔滑动连接。

8、有益效果，本实用新型具有如下有益效果：

9、本实用新型通过网筒可对肉鸭进行放置，通过拦截箱和封闭门可使网筒处于封闭状态，进而在后期冲洗过程中，水源不会飞溅至外部而影响外部环境，通过蓄水箱可对水源进行暂时存储，且电加热管可对水源进行加热，通过水泵可配合连接管将热水传递至传输管，传输管将热水传递至分流盘和喷管，进而喷管会将热水喷射在鸭的表面，实现冲洗，冲洗后的水可通过通槽和滤网再次进入蓄水箱内腔收集，通过滤网对水进行过滤，确保水质量，以此实现了二次回收利用，有效节省了水资源。

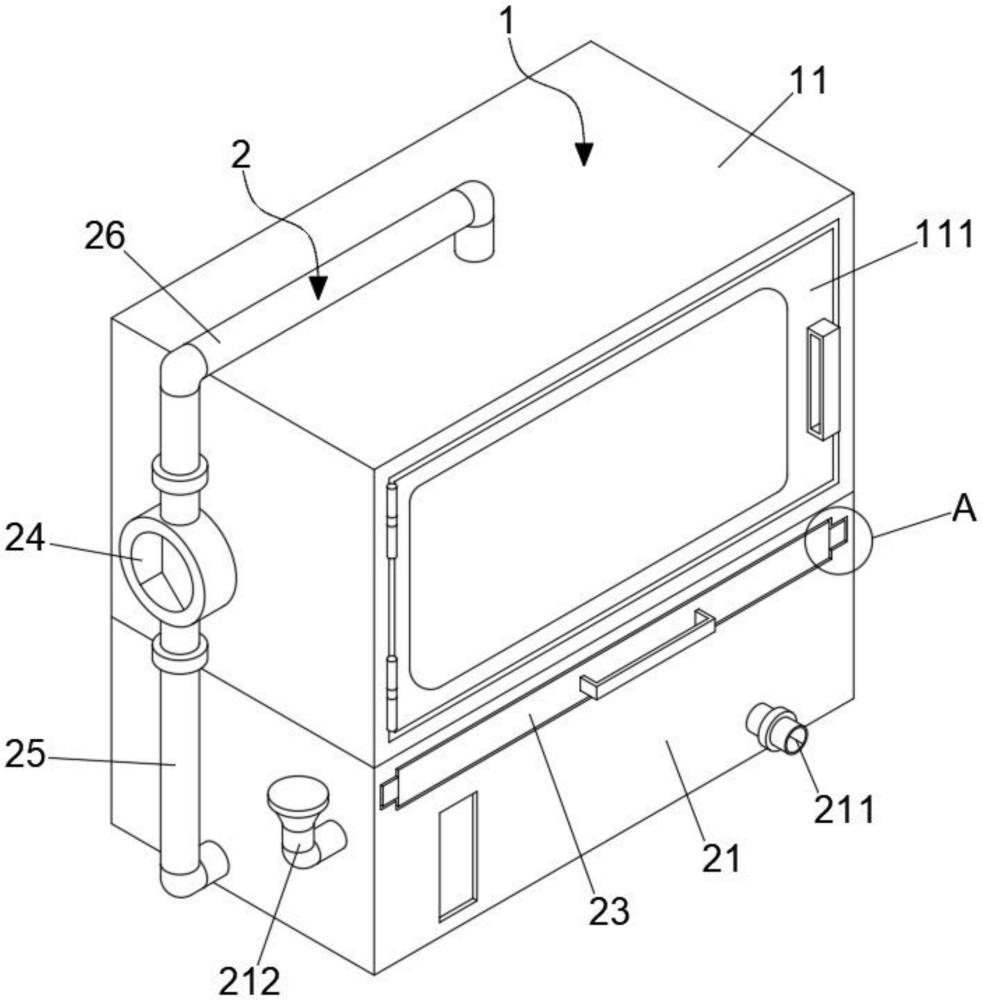

1.一种肉鸭宰杀用冲洗装置，包括放置机构(1)，其特征在于：所述放置机构(1)的底部设置有冲洗机构(2)，所述放置机构(1)包括拦截箱(11)，且拦截箱(11)的正面通过铰链活动连接有封闭门(111)，所述拦截箱(11)的内腔设置有网筒(14)，且拦截箱(11)内腔底部的两侧均开设有通槽(12)，所述冲洗机构(2)包括蓄水箱(21)，且蓄水箱(21)的内腔固定连接有电加热管(22)，所述蓄水箱(21)的内腔活动连接有滤网(23)，所述拦截箱(11)的左侧固定连接有水泵(24)，所述水泵(24)的进水端连通有连接管(25)，且水泵(24)的出水端连通有传输管(26)，所述传输管(26)的另一端连通有分流盘(27)，且分流盘(27)的底部连通有喷管(28)。

2.如权利要求1所述肉鸭宰杀用冲洗装置，其特征在于：所述连接管(25)远离水泵(24)的一端与蓄水箱(21)连通，所述通槽(12)的内腔与蓄水箱(21)的内腔相连通，所述分流盘(27)的顶部与拦截箱(11)内腔的顶部固定连接。

3.如权利要求1所述肉鸭宰杀用冲洗装置，其特征在于：所述拦截箱(11)内腔的底部固定连接有电机(13)，所述电机(13)的输出轴与网筒(14)传动连接。

4.如权利要求1所述肉鸭宰杀用冲洗装置，其特征在于：所述封闭门(111)的正面开设有可视窗，所述蓄水箱(21)的正面开设有水位窗，且水位窗与可视窗均采用透明材料，例如透明玻璃、透明塑料或透明亚克力板。

5.如权利要求1所述肉鸭宰杀用冲洗装置，其特征在于：所述蓄水箱(21)的左侧连通有进水管(212)，且进水管(212)的顶部活动连接有圆盖，所述蓄水箱(21)的正面连通有排水管(211)，所述排水管(211)的表面连通有电磁阀。

6.如权利要求1所述肉鸭宰杀用冲洗装置，其特征在于：所述滤网(23)的两侧均固定连接有限位条(231)，所述蓄水箱(21)内腔的两侧均开设有限位槽(213)，所述限位条(231)远离滤网(23)的一侧延伸至限位槽(213)的内腔，并与限位槽(213)的内腔滑动连接。
