用于口腔护理工具的头部的制作方法

本公开涉及一种用于口腔护理工具的头部，并且具体地涉及一种下述头部：该头部包括具有不同直径的长丝的至少一个簇。

背景技术：

用于口腔护理工具(如手动牙刷和电动牙刷)的由多根长丝构成的簇在本领域是熟知的。一般来讲，簇附接至旨在用于插入使用者的口腔中的头部的安装表面。抓持柄部通常附接至头部，该柄部在刷洗期间由使用者握持。头部永久性地连接或者能够重复附接至柄部并能够从柄部拆卸。

已知形成一个簇的长丝通常具有基本上相同的尺寸和特性。尽管包括这些类型的簇的牙刷充分清洁牙齿的外颊面，但是它们不能很好地适于提供从牙龈缘、邻间区域、舌面以及其它难以到达的口腔区域充分去除牙斑和碎屑。

由两种不同类型的长丝构成的簇——所谓的簇中簇——在本领域中是已知的。一般来讲，将每种类型的长丝布置成组，其中内组基本上被外组同轴地包围以形成所述簇。例如，已知牙刷头部具有安装表面，包括多个毛发的簇从该安装表面延伸。簇包括较硬毛发和较软毛发，其中较硬毛发被较软毛发包围，从而由于软毛发比硬毛发更早地接触使用者的牙龈而防止牙龈受到损伤。

本领域中已知的簇中簇不提供轻柔且有效的洗刷特性。

本公开的一个目的在于提供一种口腔护理工具的头部，该头部提供改善的清洁特性，具体地是关于轻柔且有效的清洁特性。本公开的目的还在于提供一种包括此类头部的口腔护理工具。

技术实现要素：

根据一个方面，提供了一种用于口腔护理工具的头部，该头部包括：

-安装表面，以及

-至少一个簇，所述至少一个簇从该安装表面延伸，

-该簇包括第一长丝组和至少第二长丝组，

-第一长丝组被第二长丝组围绕，

-第一组长丝具有纵向轴线以及在垂直于该纵向轴线的平面中延伸的横截面区域，并且该横截面区域具有第一直径的基本上圆形的形状，

-第二组长丝具有纵向轴线以及在垂直于该纵向轴线的平面中延伸的横截面区域，并且该横截面区域具有第二直径的基本上圆形的形状，其中

-第一直径小于第二直径，并且其中

-第一直径为约0.15mm至约0.16mm，优选地为约0.152mm(6密耳)，并且第二直径为约0.17mm至约0.18mm，优选地为约0.178mm(7密耳)。

根据一个方面，提供了一种包括此类头部的口腔护理工具。

附图说明

下文参考各个实施方案和附图更详细地描述本发明，其中：

图1示出了口腔护理工具的示例性实施方案的透视图；

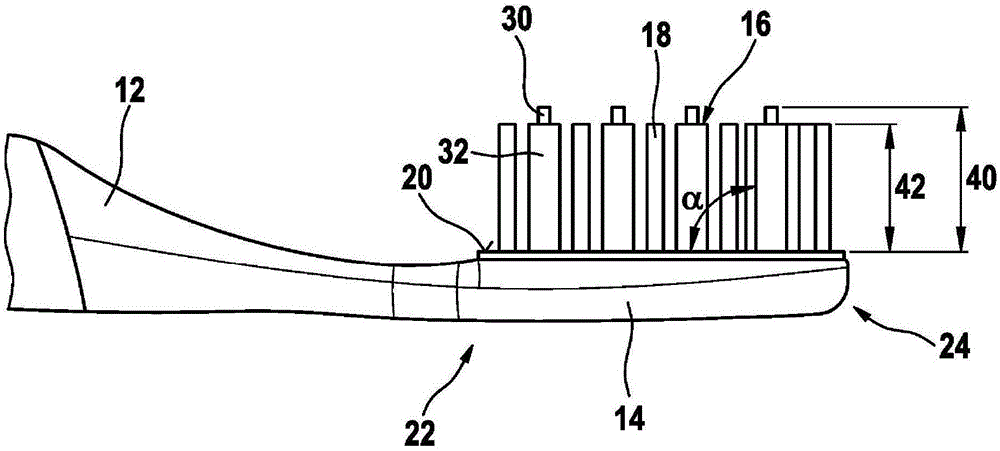

图2示出了图1的口腔护理工具的侧视图；

图3示出了图1的口腔护理工具的俯视图；

图4示出了图1的口腔护理工具的簇的透视图；

图5示出了图4的簇的第一组长丝的透视图；

图6示出了图4的簇的第二组长丝的透视图；

图7示出了图4的簇的第一组长丝和/或第二组长丝的另选的实施方案的侧视图；

图8示出了其中根据本公开的实施方案的口腔护理工具的刷洗结果与比较例实施方案的口腔护理工具的刷洗结果比较的图表；

图9示出了口腔护理工具的比较例实施方案的透视图；

图10示出了口腔护理工具的另一比较例实施方案的透视图；并且

图11示出了口腔护理工具的另一比较例实施方案的透视图。

具体实施方式

根据本公开的用于口腔护理工具的头部包括从头部的安装表面延伸的至少一个簇。该簇包括第一长丝组和第二长丝组。第一长丝组被第二长丝组完全地围绕，任选地同轴围绕。

每根长丝具有纵向轴线以及在垂直于该纵向轴线的平面中延伸的横截面区域。横截面区域具有一定直径的基本上圆形的形状。第一组长丝的直径(在下文中被称为“第一直径”)小于第二组长丝的直径(在下文中被称为“第二直径”)。换句话说，第一组长丝可比第二组长丝软。

换句话说，簇由两种类型的独立/单个或分离的长丝构成，所述长丝在直径方面不同并且被布置在相应的组中。在本公开的上下文中，“长丝组”意指具有基本上相同直径的至少5根单个长丝。具有较小直径的长丝组可包括的长丝数量是具有较大直径的其它组的长丝数量的至少三倍。

由于与具有较小直径的第一组长丝相比，具有较大直径的第二组长丝具有更高的抗弯刚度，所以第二长丝组可向第一长丝组提供反作用力。因此，第二长丝组可在刷洗过程期间向第一组较软长丝提供增大的稳固性，同时较软长丝可执行轻柔的刷洗动作。增大的稳固性/抗弯刚度可允许较软长丝传递足够的接触压力以有效地清洁牙齿。

第一组长丝的直径为约0.15mm至约0.16mm，任选地为约0.152mm(6密耳)，并且第二组长丝的直径为约0.17mm至约0.18mm，任选地为约0.178mm(7密耳)。与根据本公开的至少一个簇相关的实验不仅提供了改善的清洁/牙斑去除特性，而且提供了改善的清洁感受(参见比较实验)。

第一组长丝可具有第一长度，并且第二组长丝可具有第二长度，并且第一长度可不同于第二长度。在本公开的上下文中，长丝的长度可通过从其固定在头部的安装表面的下端至长丝的上自由端/松散端测量的长丝的延伸部来限定。

第一长度可长于第二长度。换句话说，与第二或外组长丝相比，第一或内组长丝可具有较大的长度，即，较长长丝可被较短且较硬的长丝围绕。因此，较长长丝可由较短长丝支撑，这可为较长长丝提供更多稳固性，这可导致更好的清洁能力。在向簇施加力的情况下，较短长丝组充当较长长丝组的反作用力，从而导致较长长丝组的更高的抗弯刚度。换句话讲，第二较短长丝组可充当第一较长长丝组的支撑结构。增大的稳固性/抗弯刚度可允许较长长丝传递足够的接触压力，以有效地清洁牙齿并且迫使长丝穿透到邻间区域中。因此，相对薄型的长丝可用在簇的内部部分中，以便在刷洗过程期间进入狭窄的齿间空间并且以足够的接触压力清洁狭窄的齿间空间。

相对较长且薄型的长丝可提供轻柔的清洁动作；在刷洗期间牙龈上的刺痛感觉/令人不悦的感受可基本上得以避免。提供了用于口腔护理工具的头部，该头部可提供以下两者：较长长丝的由于足够的稳固性/抗弯刚度造成的良好的齿间穿透和清洁特性、以及基本上没有刺痛感觉的轻柔的清洁效果，同时较短长丝充分地清洁牙齿的颊面、舌面和咬合面。

第一长度与第二长度之间的长度差可为约1.1mm至约1.9mm，任选地从约1.3mm至约1.7mm，还任选地为约1.5mm。此类长度差可允许较大长丝良好地穿透到齿间空间中，而较短长丝可充分地清洁牙齿的颊面、舌面和咬合面。提供用于口腔护理工具的头部，该头部可更有效地去除基本上平坦表面上以及齿间空间中的牙斑和其它残余物两者。较长长丝组和较短长丝组一起协同工作。测试结果显示，较长长丝组与较短长丝组之间的长度差对于齿间穿透和总体清洁能力是关键的。在长度差过小的情况下，较长的簇可能没有足够深地穿透到邻间区域中以提供足够的牙斑去除。然而，过大的长度差可能阻止较短长丝触碰并清洁牙齿的颊面、舌面和咬合面。

令人惊讶的是，据发现：约1.5mm的长度差提供借助于较长长丝实现的改善的齿间清洁特性、以及借助于较短长丝实现的在牙齿的颊面、舌面和咬合面上的良好的清洁特性两者。由基本上不具有长度差的长丝组成的簇示出基本上没有任何长丝的齿间穿透。低于1mm的长度差提供不良的齿间清洁特性，而约2.5mm的长度差示出了较短长丝基本上不与牙齿的颊面、舌面和咬合面接触。

从安装表面至较短长丝的上自由端测量的较短长丝的长度可为约8mm至约12mm，任选地为约11mm。

每个长丝组和总体簇可具有纵向轴线以及在垂直于该纵向轴线的平面中延伸的横截面区域。第一组的横截面区域和/或第二组的横截面区域可具有圆形的或非圆形的形状。例如，横截面形状可为椭圆形、正方形、矩形、三角形、十字形，或者其可为具有平长侧的长椭圆形，然而也可考虑其它形状。不同的长丝组可具有不同的横截面，使得可实现总体簇的不同形状/横截面。

总体簇可具有直径为约2.8mm至约3.2mm，任选地为约3mm的基本上圆形的横截面形状。此外或另选地，第一长丝组的横截面区域可具有直径为约0.8mm至约1.2mm，任选地为约1mm的基本上圆形的形状。此类簇量纲可提供良好的齿间穿透特性和有效的颊面、舌面和咬合面清洁。

第一组长丝和/或第二组长丝可为具有尖末端的锥形长丝。锥形长丝可在刷洗期间实现到两个牙齿之间的区域中以及到龈袋中的最佳穿透并且可提供改善的清洁特性。锥形长丝可具有在安装表面之上延伸的约10mm至16mm，任选地约12.5mm的总长度，以及从长丝的末端测量的约5mm至10mm的锥形部分。尖末端可为针形状的，可包括裂缝或羽状端部。锥形部分可通过化学和/或机械锥形化工艺来生产。

簇可具有自由端部，该自由端部具有可为线状、凹状、凸状或穹顶形状的形貌特征。第一长丝组和/或第二长丝组可在自由端部，即上顶表面处具有特定的形貌特征/几何形状，该特定的形貌特征/几何形状可被成形为最佳地适应牙齿轮廓并且因此更有效地去除牙斑。在另一个实施方案中，形貌特征可在一个或两个方向上倒斜角或倒圆角或者可被削尖。

此外或另选地，第一组长丝和第二组长丝可还至少在以下特性中的一者上彼此不相同：抗弯刚度、材料、纹理、横截面形状、颜色以及它们的组合。长丝可为卷曲的、带凹口的、带凹坑的、植绒的或可包括例如一系列肋。变形丝可趋于增强对牙齿的清洁效果。长丝可具有圆形或非圆形的横截面，具体地，长丝可具有菱形或十字形的横截面、三角形或椭圆形的横截面、或者可描述为具有平坦长侧的扁长椭圆体的横截面。另外，长丝可在它们的自由端处被标记或还可为中空的。长丝可由下列材料制成：具有或不具有磨料诸如高岭土的热塑性弹性体材料(TPE)、具有或不具有磨料诸如高岭土的尼龙、具有或不具有磨料诸如高岭土的聚对苯二甲酸丁二酯(PBT)、或在外表面着色的尼龙指示材料。尼龙指示材料上的着色在长丝被使用时随着时间推移慢慢磨损掉，以指示长丝磨损的程度。

此外或另选地，至少一个簇相对于头部的安装表面可为倾斜的。换句话讲，至少一个簇可被取向成相对于它们从头部的安装表面延伸的那个部分成角度α。簇可相对于与头部的安装表面相切或共面的假想线成角度，簇通过安装表面固定至头部。至少一个簇可被取向成在基本上平行于头部的纵向延伸部和/或与其正交(即横跨头部的宽度)的方向上成角度α。至少一个倾斜簇可提供改善的清洁特性，尤其是相对于齿间区域来说，因为簇的倾斜可有利于长丝滑动到牙齿之间的小间隙中以清洁齿间区域。

头部可包括至少两个簇，至少一个簇可在朝向头部的远侧端部的方向上倾斜，并且至少一个簇可在朝向头部的近侧端部的方向上倾斜。术语“头部的近侧端部”应是指接近可附接到头部的柄部的头部端部，而术语“头部的远侧端部”应是指与头部的近侧端部相对的头部端部，即头部的自由端部。换句话说，相对于头部的纵向延伸部，至少一个簇可向前成角度并且至少一个簇可向后成角度。由于簇的倾斜可有利于长丝可在倾斜的方向上更容易地滑动到齿间区域/空间中，所以具有在相反方向上倾斜的至少两个簇的头部可在头部在所述相反方向上运动时改善清洁特性。在头部沿其纵向伸出部在齿表面上移动的情况下，至少两个簇的长丝可分别在向前和向后刷洗运动时被迫穿透到齿间空间中。

头部可包括至少两排簇，任选地至少三排簇，每排均可基本上沿头部的纵向延伸部布置并且每排簇均可基本上朝向相同方向倾斜并对齐。簇可在平行于头部的纵向延伸部的方向上(即沿头部的长度、与其正交，即横跨头部的宽度、或在头部的长度和宽度之间的部分)倾斜。此类簇布置可甚至进一步改善头部的清洁效率。

至少第一排簇可在朝向头部的近侧端部的方向上倾斜，并且至少第二排簇可在朝向头部的远侧端部的方向上倾斜。任选地，至少两排可以交替方式布置，从而描述头部的侧透视图中的所谓的十字形簇图案。此类簇图案可进一步改善清洁特性。当口腔护理工具的头部沿其纵向伸出部以向前运动移动时，在朝向头部的远侧端部的方向上倾斜的长丝可执行戳进、枢转以及滑动运动，由此从向前方向穿透到齿间区域中。当头部以向后运动即沿与向前运动相反的方向移动时，在朝向头部的近侧端部的方向上倾斜的长丝可执行戳进、枢转以及滑动运动，由此从向后方向穿透到齿间区域中。因此，十字形簇图案可允许长丝以沿牙齿的咬合面、颊面和舌面的每个单个向前和向后的刷洗行程穿透到邻间区域中。

任选地，一排内的簇之间的距离/间距可适于/对应于牙齿的宽度。这可允许长丝同步地穿透到多个邻间区域/齿间空间中。由于牙齿的宽度可随下巴位置变化以及因人而异的事实，一排内的簇之间的距离/间距可在约3mm至约6mm的范围内。

头部的安装表面和簇之间的角度α–在以下也称为“倾斜角”–可为约45°至约89°，任选地约60°至约85°，还任选地约65°至约83°，甚至还任选地约70°至约80°，甚至还任选地约72°至约78°，甚至还任选地约74°，约75°或约76°。

实验显示，具有约65°至约80°，任选地约70°至约80°的倾斜角α的长丝更可能穿透到齿间间隙中。具有大于约80°的倾斜角α的长丝示出了齿间穿透的低可能性，因为这些长丝背离行进的方向弯曲或跳过牙齿。

倾斜角α可为约74°至约76°，任选地约74°或约75°。令人惊讶地，据发现，具有约74°至约76°，任选地约74°或约75°的倾斜角α的长丝可进一步地改善用于口腔护理工具的头部的清洁特性。实验表明，此类长丝甚至更可能穿透到齿间间隙中。

至少一个簇可借助于热簇绒工艺来附接至头部。一种制造口腔护理工具的方法可包括以下步骤：在第一步骤中，可通过提供所需量的长丝来形成簇。在第二步骤中，可将簇放置到模具腔中，使得长丝的应该附接至头部的端部延伸到所述腔中。长丝的不延伸到所述腔中的相对端可为端部倒圆的或非端部倒圆的。例如，在长丝为具有尖末端的锥形长丝的情况下，长丝为非端部倒圆的。在第三步骤中，可通过注塑工艺在延伸到模具腔中的长丝的端部周围形成头部或包括头部和柄部的口腔护理工具主体，从而将簇锚固在头部中。另选地，在形成口腔护理工具的其余部分之前，可通过利用注塑工艺在延伸到模具腔中的长丝的端部周围形成头部的第一部分(所谓的“密封板”)来锚固簇。在开始注塑工艺之前，延伸到模具腔的簇的端部可任选地熔融或熔合来将长丝一起接合在熔体或球体中，因此熔体或球体位于腔内。可通过具有盲孔的模塑杆将簇保持在模具腔中，所述盲孔对应于口腔护理工具的成品头部上的簇的期望位置。换句话讲，使用热簇绒工艺附接至头部的簇在沿它们的长度的中间部分上可能不是双倍的，并且可能不通过使用锚定件/钉来安装在头部中。可使用不含锚定件的簇绒工艺来将簇安装在头部上。

口腔护理工具可为包括柄部和根据上述实施方案中任一项所述的头部的牙刷。头部从柄部延伸，并且能够重复附接至柄部并能够从柄部拆卸，或者头部能够不可拆卸地连接至柄部。牙刷可为电动牙刷或手动牙刷。

以下是包括根据本公开的簇的示例性实施方案的口腔护理工具的示例性实施方案的非限制性论述，其中参考了附图。

图1至图3示出了口腔护理工具10的实施方案，该口腔护理工具可为手动牙刷或电动牙刷10，包括柄部12以及从柄部12沿纵向方向延伸的头部14。头部14具有靠近柄部12的近侧端部22以及离柄部12最远(即与近侧端部22相反)的远侧端部24。头部14可基本上具有椭圆形的形状，该椭圆形具有长度/纵向延伸部26以及基本上垂直于长度延伸部26的宽度延伸部28。可使用热簇绒工艺来将两种不同类型的簇16,18固定至头部14。

簇16,18可从头部14的安装表面20以基本上正交方式(即在簇16,18与头部14的安装表面20之间限定的角度α可为约90°)延伸。然而，簇16,18中的至少一者也可相对于安装表面20倾斜角度α，该角度α为约45°至约89°，任选地约60°至约85°，还任选地约65°至约83°，甚至还任选地约70°至约80°，甚至还任选地约72°至约78°，甚至还任选地约74°，约75°或约76°。

根据本公开的簇16中的一个簇示出于在图4中。簇16包括由长丝34,36组成的两个不同组30,32的，其中内第一组30被外第二组32完全地围绕。第一组30包括长丝34，所述长丝34中的一个长丝示出于图5中，该长丝具有纵向轴线66以及在垂直于纵向轴线66的平面中延伸的横截面区域67。横截面区域67具有第一直径68的基本上圆形的形状。第二组32包括长丝36，所述长丝36中的一个长丝示出于图6中，该长丝具有纵向轴线69以及在垂直于纵向轴线69的平面中延伸的横截面区域70。横截面区域70具有第二直径71的基本上圆形的形状，其中第一直径68小于第二直径71。

第一组30的长丝34的直径可为约0.15mm至约0.16mm，任选地为约0.1524mm(6密耳)，而第二组32的长丝36的直径可为约0.17mm至约0.18mm，任选地为约0.1778mm(7密耳)。

簇16可具有自由端部73，该自由端部具有可为线状、凹状、凸状或穹顶形状的形貌特征。

第一组30的长丝34可具有比第二组32的长丝36的较短第二长度42长的第一长度40。第一组30的长丝34与第二组32的长丝36之间的长度差38可为约1.1mm至约1.9mm，任选地为约1.3mm至约1.7mm，可选地为约1.5mm。

第二组32的长丝36可在刷洗动作期间向第一组30的长丝34提供反作用力，并且因此，可向所述长丝34提供增大的稳固性/抗弯刚度，这可导致第一组30的长丝34与牙齿接触时增大的接触压力。增大的接触压力可迫使较长长丝34更容易地穿透到齿间空间中，其中由于长丝34的相对较薄的量纲而提供了轻柔的刷洗感觉。

第一组30的长丝34和/或第二组32的长丝36可为具有如图7中所示的尖末端72的锥形长丝，或具有端部倒圆角的末端的基本上圆筒形长丝(参见图5和图6)。

簇16具有纵向轴线44以及在垂直于纵向轴线44的平面中延伸的横截面区域46。横截面区域46可具有直径48为约2.8mm至约3.2mm，任选地为约3mm的基本上圆形的形状。长丝34的第一组30可具有横截面区域50，该横截面区域50具有直径52为约0.8mm至约1.2mm，任选地为约1mm的基本上圆形的形状。

簇16可被布置成排54，所述排54可基本上平行于头部14的宽度延伸部28对齐。簇16的四个排54可与包括簇18的四个排56交替。簇18可具有直径为约1.7mm的基本上圆形的横截面形状。簇18可包括具有直径为约0.1778mm(7密耳)的基本上圆形的横截面形状的长丝。簇18的长丝可具有与第二组32的长丝36的长度42近似的长度。

在刷尖(toe)区域中，在头部14的远侧端部24，即离柄部12最远处，四个簇18可附接至头部14的安装表面20。此外，一个簇18可被布置在最靠近头部14的远侧端部24的排54和排56之间。

簇16和簇18的长丝可由下列材料制成：具有或不具有磨料诸如高岭土的热塑性弹性体材料(TPE)、具有或不具有磨料诸如高岭土的尼龙、具有或不具有磨料诸如高岭土的聚对苯二甲酸丁二酯(PBT)、或在外表面着色的尼龙指示材料。簇16的第一组30的长丝34可由与第二组32的长丝36不同的材料制成。

比较实验

机械手测试：

将根据本公开的用于口腔护理工具的头部(本公开的示例性实施方案1，参见图1至图6)和根据比较例(比较例1)的用于口腔护理工具的头部关于它们在人造牙齿(正畸模拟牙颌架)上的牙斑代替物去除的功效进行比较。

本公开的示例性实施方案1：

簇图案：参见图1至图3

头部12的长度延伸部：37.5mm

簇16(参见图4至图6)：

簇16的横截面形状：圆形

簇16的直径48：3mm

第一组30的长丝34的长度40：12.5mm

第一组30的长丝34的横截面形状：圆形

第一组30的长丝34的直径68：0.1524mm(6密耳)

第一组30的直径52：1mm

第二组32的长丝36的长度42：11mm

第二组32的长丝36的横截面形状：圆形

第二组32的长丝36的直径71：0.1778mm(7密耳)

簇18：

簇18的横截面形状：圆形

簇18的直径58：1.7mm

长丝的长度：11mm

长丝的横截面形状：圆形

长丝的直径：0.1778mm(7密耳)

所有长丝的材料：尼龙PA6.12

比较例1

头部的长度延伸部：37.5mm

簇图案：包括以下数目的簇的10排：

第1排(在头部的近侧端部处)：2个簇

第2排：3个簇

第3排：3个簇

第4排：4个簇

第5排：4个簇

第6排：4个簇

第7排：4个簇

第8排：3个簇

第9排：2个簇

第10排(在头部的远侧端部处)：1个簇

簇的横截面形状：圆形

簇的直径：1.7mm

簇的长丝的横截面形状：圆形

簇的长丝的直径：0.1778mm(7密耳)

簇的长丝的直径：11mm

所有长丝的材料：尼龙PA6.12

在以下条件(参见表1)下，使用机械手系统KUKA 3来执行刷洗测试：

表1

图8示出了示例性实施方案1(14)和比较例1(64)的牙斑代替物去除的量(％)，各自相对于所有牙齿表面66、颊面68、舌面70、舌面和颊面72、咬合面74、牙龈线76和齿间表面78来说。

图8清楚地示出，与比较例1(64)相比，示例性实施方案1(14)提供相对于所有牙齿表面66、颊面68、舌面70、舌面和颊面72、咬合面74、牙龈线76和齿间表面78来说显著改善的牙斑去除特性。

感官测试：

此外，感官测试示出了根据本公开的口腔护理工具(示例性实施方案1和2)与根据比较例的口腔护理工具(比较例2-6)相比的特性优点。感官测试允许受过训练的和有经验的专门小组成员评估与定义的标准相比的口腔护理工具的效应。感官测试，即在不使用牙膏的情况下不同簇形状的感官评价由5名受过训练的和有经验的感官专家针对以下标准来进行：齿间清洁、总体口腔中感受、簇图案的刚度和稳固性。示例性实施方案1和2以及比较例2-6的评估如下：

如上所述的本公开的示例性实施方案1：

感官评价：

-总体清洁非常好。

-对于大多数专门小组成员而言，齿间清洁感受非常好。

-该牙刷被感知为具有稳固刷毛区的高效工具。

-在更多压力的情况下，示例性实施方案1仍然稳固，并且刷毛不弯离，从而导致良好的齿间清洁感受。

-完美设置。

如上所述的本公开的示例性实施方案2，然而具有彼此邻近布置的四排：

感官评价：

-刷对于牙龈是非常柔软且轻柔的。

-较高的簇穿透在牙齿之间，并且足够柔韧以允许较低的簇具有大量在牙齿上的刷毛接触。

-齿间穿透是高的。

-完美设置。

比较例2

簇图案的布置：参见图9

簇83的横截面形状：圆形

簇83的直径：3mm

内组84的长丝的长度：12.5mm

内组84的长丝的横截面形状：圆形

内组84的长丝的直径：0.1524mm(6密耳)

内组84的直径：1mm

外组85的长丝的长度：11mm

外组85的长丝的横截面形状：圆形

外组85的长丝的直径：0.1524mm(6密耳)

所有长丝的材料：尼龙PA6.12

感官评价：

-总体特性与平坦的修剪刷非常类似；簇中簇是几乎不能够感知到的。

-如果进行的话，簇中簇跳过牙齿而不是真正地触及牙齿的表面。

-刷是非常轻柔且柔软的并且非常适于牙齿，因为刷毛区是非常稠密的。

-关于牙刷的总体清洁感受是良好的，因为存在许多柔软的刷毛。

-簇中簇能够在牙齿上擦洗时在牙齿之间略微地感知到，但它们是非常柔软的并且是容易弯离的。

-刷毛几乎不能够沿牙龈线感知到，但如果触及牙龈，则它们显现略微不舒适。

-更大或更小的压力对簇中簇的感受不具有影响。然而，在更大的压力的情况下，簇中簇变得“没有条理”且弯离，使得刷看起来略微破旧。

比较例3

簇图案的布置：参见图10

簇86的横截面形状：圆形

簇86的直径：3mm

内组87的长丝的长度：12.5mm

内组87的长丝的横截面形状：圆形

内组87的长丝的直径：0.1524mm(6密耳)

内组87的直径：1mm

外组88的长丝的长度：11mm

外组88的长丝的横截面形状：圆形

外组88的长丝的直径：0.1524mm(6密耳)

所有长丝的材料：尼龙PA6.12

感官评价：

-簇中簇能够在牙齿之间略微地感知到，但它们沿牙龈线是非常与众不同的。

-刷给人感觉非常致密并且在口中是略微粗短的。

-在口中存在大量“动作”，并且较大的簇中簇给予良好的总体清洁感受。

-刷给人感觉非常稠密并且是支撑性的(在刷洗期间刷毛的良好控制)。

-总体刷对于牙龈是非常轻柔的，因为存在许多柔软的刷毛。

-即使在更大的压力的情况下，刷仍给人感觉非常稠密且稳固。

-在较小的压力的情况下，簇中簇更能够在牙齿之间感知到。

-口中的感受与擦洗运动和循环刷洗运动类似。

比较例4

簇图案的布置：参见图11

簇89的横截面形状：圆形

簇89的直径：2mm

内组90的长丝的长度：12.5mm

内组90的长丝的横截面形状：圆形

内组90的长丝的直径：0.1524mm(6密耳)

内组90的直径：1mm

外组91的长丝的长度：11mm

外组91的长丝的横截面形状：圆形

外组91的长丝的直径：0.1524mm(6密耳)

所有长丝的材料：尼龙PA6.12

感官评价：

-刷给人感觉非常灵活，并且刷毛跳过牙齿。

-刷是非常柔软的并且刷毛是容易弯离的，使得总体刷特性是相当不受限的。

-总体刷特性仍与平坦的修剪刷非常类似，但簇中簇能够在牙齿之间感知到并且还能够沿牙龈线感知到。

-小的簇中簇对于牙龈是略微地不舒适的，因为它们相当“不可控制地”弯离。

-在更大的压力的情况下，刷是过柔软的，并且刷毛太容易弯离。

-在更小的压力的情况下，簇中簇更能够在牙齿之间感知到并且不太能够沿牙龈线感知到。

-口中的感受与擦洗运动和循环刷洗运动类似。

-早期观察：从齿间区域移除的食物残渣、插在刷毛中并且又被移动在其它齿间区域中。

-簇中簇变得非常容易“没有条理”且弯离，使得刷看起来破旧。

比较例5

簇布置：簇包括内长丝组和外长丝组，簇布置成彼此紧挨的四排，每排均包括三个簇

簇的横截面形状：圆形

簇的直径3mm

内组的长丝的长度：12.5mm

内组的长丝的横截面形状：圆形

内组的长丝的直径：0.203mm(8密耳)

内组的直径：1mm

外组的长丝的长度：11mm

外组的长丝的横截面形状：圆形

外组的长丝的直径：0.1778mm(7密耳)

所有长丝的材料：尼龙PA6.12

感官评价：

-具有增大长丝直径的较高簇的方案给人感觉非常不舒适并且对牙龈是刺激的。

-齿间穿透是几乎不可感知的，而沿牙龈线的穿透是非常透彻的。

-不存在太多的总体刷毛接触，因为大多数接触是仅对于较高的刷毛而言的。

-总体刷相当于使人想起具有少且刺激的刷毛接触的“钢丝刷”。

比较例6

簇布置：簇包括内长丝组和外长丝组，簇布置成彼此紧挨的四排，每排均包括三个簇

簇的横截面形状：圆形

簇的直径3mm

内组的长丝的长度：12.5mm

内组的长丝的横截面形状：圆形

内组的长丝的直径：0.1778mm(7密耳)

内组的直径：1mm

外组的长丝的长度：11mm

外组的长丝的横截面形状：圆形

外组的长丝的直径：0.1778mm(7密耳)

所有长丝的材料：尼龙PA6.12

感官评价：

-感知到的齿间穿透的水平是感知到的媒介。刷毛是略微过于不曲挠的以更好地穿透在牙齿之间。

-内簇太坚硬。

感官测试结果明显地显示：包括由直径为约0.1524mm(6密耳)的长丝组成的内组以及由直径为约0.1778mm(7密耳)长丝组成的外组的簇提供非常好的齿间清洁感受，即使在刷洗期间被施加更大压力时仍提供非常好的齿间清洁感受。刷毛区仍是稳固的，并且刷毛不会弯离。与之相反，包括由直径为约0.1524mm(6密耳)的长丝组成的内组和外组的簇几乎不提供较长长丝的齿间感受或仅提供较长长丝的略微齿间感受。此外，包括由直径为约0.203mm(8密耳)的长丝组成的内组以及由直径为约0.1778mm(7密耳)的长丝组成的外组的簇提供非常不舒适的感觉并且对牙龈是刺激的。齿间穿透是几乎不可感知的。包括由直径为约0.1778mm(7密耳)的长丝组成的内组和外组的簇导致其中内部簇被评估为太坚硬的感受。

在本公开的上下文中，术语“基本上”是指元件或特征结构的布置方式，尽管理论上期望其表现出精确的一致或行为，可实际上使某件事体现有些不太精确。同样，术语代表这样的程度：在不造成所讨论主题的基本功能改变的情况下，定量值、测量或其他相关的表示可不同于所述参考物的程度。

本文所公开的量纲和值不应被理解为严格限于所引用的精确值。相反，除非另外指明，否则每个这样的量纲旨在表示所述值和围绕该值功能上等同的范围两者。例如，公开为“40mm”的量纲旨在表示“约40mm”。
