一种印刷气垫橡皮布底布的制作方法

本技术涉及一种印刷气垫橡皮布底布，具体是一种印刷气垫橡皮布底布。

背景技术：

1、印刷气垫橡皮布底布作为一种重要的印刷材料，广泛应用于印刷行业，印刷气垫橡皮布底布主要由以下几部分组成，气垫层、橡皮布层和底布层，底布层是印刷气垫橡皮布底布的支撑部分，其主要作用是提供足够的强度和稳定性，确保印刷过程中橡皮布层和气垫层能够保持稳定，现有的印刷气垫橡皮布底布结构较为单薄，在使用印刷气垫橡皮布时，由于印刷气垫橡皮布广泛应用于印刷中，在大面积使用时，由于印刷气垫橡皮布的面积大，质量大，不可避免会发生被拖拽的现象，从而导致印刷气垫橡皮布底布由于结构刚性不足导致被磨损、变形，影响使用，同时传统的印刷气垫橡皮布底布一般为布料结构，弹性性能不足，容易造成底布变形、损坏，影响印刷气垫橡皮布底布的使用。

技术实现思路

1、本实用新型的目的在于提供一种印刷气垫橡皮布底布，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种印刷气垫橡皮布底布，包括基布层，所述基布层顶部粘接连接涤纶层一，所述涤纶层一顶部缝合连接弹性编织层，所述弹性编织层顶部缝合连接涤纶层二，所述涤纶层二顶部粘接连接气垫橡胶层，所述气垫橡胶层顶部固定连接加强层，所述加强层顶部粘接连接棉布层，所述棉布层顶部粘接连接驱水层。

4、在本实用新型的一种优选实施方式中，所述基布层材质设置为麻布，所述基布层底部表面粘接有橡胶膜，所述橡胶膜表面均匀设置有凸点。

5、在本实用新型的一种优选实施方式中，所述涤纶层一厚度为1毫米，所述涤纶层一与基布层四周连接处通过密封胶密封连接。

6、在本实用新型的一种优选实施方式中，所述弹性编织层包括s形编织层一和s形编织层二，所述s形编织层一和s形编织层二相间分布，所述s形编织层一和s形编织层二之间配合插接连接经线。

7、在本实用新型的一种优选实施方式中，所述经线与s形编织层一和s形编织层二上下交错分布，所述s形编织层一、s形编织层二和经线连接处设置有透气孔。

8、在本实用新型的一种优选实施方式中，所述气垫橡胶层厚度设置为0.3毫米，所述气垫橡胶层与涤纶层二四周连接处通过密封胶密封连接。

9、在本实用新型的一种优选实施方式中，所述加强层包括加强筋一和加强筋二，所述加强筋一和加强筋二材质为橡胶，所述加强筋一和加强筋二设置有若干个，所述加强筋一和加强筋二之间相互垂直分布。

10、在本实用新型的一种优选实施方式中，相邻所述加强筋一和加强筋二间隔距离设置为5毫米，所述加强筋一和加强筋二连接处缝合固定连接，所述驱水层材质为橡胶。

11、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

12、1.通过在刷气垫橡皮布底布中加入弹性编织层，通过设置s形编织层一、s形编织层二和经线配合使用，通过将s形编织层一、s形编织层二和经线进行上下交错分布，从而方便提高印刷气垫橡皮布底布的结构强度弹性，方便提高防变形性能和耐拉拽性能；

13、2.通过设置加强筋一、加强筋二配合进行十字交叉形式进行固定连接，从而编织成网状结构，方便提高底布的结构强度，从而方便提高印刷气垫橡皮布底布的使用寿命，同时能够提高印刷气垫橡皮布使用的韧性和支撑效果，方便对印刷气垫橡皮布进行平铺使用。

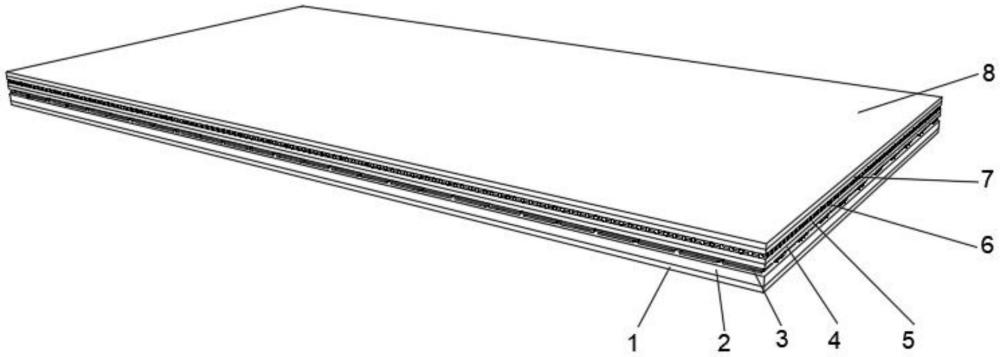

1.一种印刷气垫橡皮布底布，包括基布层（1），所述基布层（1）顶部粘接连接涤纶层一（2），所述涤纶层一（2）顶部缝合连接弹性编织层，其特征在于，所述弹性编织层顶部缝合连接涤纶层二（4），所述涤纶层二（4）顶部粘接连接气垫橡胶层（5），所述气垫橡胶层（5）顶部固定连接加强层，所述加强层顶部粘接连接棉布层（7），所述棉布层（7）顶部粘接连接驱水层（8）。

2.根据权利要求1所述的一种印刷气垫橡皮布底布，其特征在于，所述基布层（1）材质设置为麻布，所述基布层（1）底部表面粘接有橡胶膜，所述橡胶膜表面均匀设置有凸点。

3.根据权利要求1所述的一种印刷气垫橡皮布底布，其特征在于，所述涤纶层一（2）厚度为1毫米，所述涤纶层一（2）与基布层（1）四周连接处通过密封胶密封连接。

4.根据权利要求1所述的一种印刷气垫橡皮布底布，其特征在于，所述弹性编织层包括s形编织层一（3）和s形编织层二（31），所述s形编织层一（3）和s形编织层二（31）相间分布，所述s形编织层一（3）和s形编织层二（31）之间配合插接连接经线（32）。

5.根据权利要求4所述的一种印刷气垫橡皮布底布，其特征在于，所述经线（32）与s形编织层一（3）和s形编织层二（31）上下交错分布，所述s形编织层一（3）、s形编织层二（31）和经线（32）连接处设置有透气孔（33）。

6.根据权利要求1所述的一种印刷气垫橡皮布底布，其特征在于，所述气垫橡胶层（5）厚度设置为0.3毫米，所述气垫橡胶层（5）与涤纶层二（4）四周连接处通过密封胶密封连接。

7.根据权利要求1所述的一种印刷气垫橡皮布底布，其特征在于，所述加强层包括加强筋一（6）和加强筋二（61），所述加强筋一（6）和加强筋二（61）材质为橡胶，所述加强筋一（6）和加强筋二（61）设置有若干个，所述加强筋一（6）和加强筋二（61）之间相互垂直分布。

8.根据权利要求7所述的一种印刷气垫橡皮布底布，其特征在于，相邻所述加强筋一（6）和加强筋二（61）间隔距离设置为5毫米，所述加强筋一（6）和加强筋二（61）连接处缝合固定连接，所述驱水层（8）材质为橡胶。
