一种燃料装卸机构及支撑装置的制作方法

本技术涉及核电站燃料装卸,具体涉及一种燃料装卸机构及支撑装置。
背景技术:
1、核电厂燃料装卸操作是核电站运行中重要的工序之一,将燃料装载进运输容器和从运输容器中卸载之前,需要先将运输容器从水平状态翻转至接近竖直状态,完成装卸操作后再翻转至水平状态。
2、但是,现有的燃料翻转装置通常只能实现单向或有限角度的翻转,比如一种利用吊车进行翻转的装置,操作非常不便,具有安全隐患,且利用吊车进行翻转的装置对地面条件有一定要求,无法满足多种角度和复杂转移需求,会导致操作效率低下,另外,部分现有的燃料翻转装置在运转过程中容易出现晃动或不稳定的情况,这会影响操作安全等,加大燃料装卸时的风险。
技术实现思路
1、本部分的目的在于概述本实用新型的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊,而这种简化或省略不能用于限制本实用新型的范围。
2、鉴于上述现有的由于现有的燃料翻转装置通常只能实现单向或有限角度的翻转,无法满足多种角度和复杂转移需求,导致操作效率低下,提出了燃料装卸机构。
3、因此,本实用新型目的是提供一种燃料装卸机构。
4、为解决上述技术问题,本实用新型提供如下技术方案:包括,安装部件,包括底座,环设于所述底座外侧的预留孔、以及设置于所述底座上的支撑块,以及;装卸部件,包括设置于所述支撑块上的动力组件、设置于所述支撑块端部的夹持组件、设置于所述夹持组件内部的挤压组件、以及设置于所述夹持组件上的限制组件。
5、作为本实用新型所述燃料装卸机构的一种优选方案,其中:所述动力组件,包括设置于所述支撑块上的动力容腔、设置于所述动力容腔内的液压杆、设置于所述液压杆上的滑动件、以及设置于所述滑动件上的翻转件。
6、作为本实用新型所述燃料装卸机构的一种优选方案,其中:所述滑动件,包括设置于所述支撑块上两个呈对称的滑动槽、设置于所述滑动槽上的滑动条、以及设置于所述滑动条上的滑动块;所述滑动块和滑动槽相适配。
7、作为本实用新型所述燃料装卸机构的一种优选方案,其中:所述翻转件,包括设置于所述滑动条端部的两段呈对称设置的翻转齿条、设置于所述翻转齿条上的翻转齿轮、两个所述翻转齿轮之间设置有翻转轴、以及设置于所述翻转轴之间的翻转板;所述翻转齿条与翻转齿轮相啮合。
8、作为本实用新型所述燃料装卸机构的一种优选方案,其中:所述夹持组件,包括设置于所述支撑块上的承接块、设置于所述承接块上的承接槽、以及设置于所述承接块上的固定件;所述承接槽与翻转轴相适配。
9、作为本实用新型所述燃料装卸机构的一种优选方案,其中:所述固定件,包括设置于所述承接块上的固定块、设置于所述固定块上的固定槽、以及设置于所述固定槽上的按压板;所述固定块与固定槽相适配。
10、作为本实用新型所述燃料装卸机构的一种优选方案,其中:所述挤压组件,包括设置于所述固定槽上两个呈对称设置的挤压槽、两个所述挤压槽之间设有滑槽、设置于所述按压板上的按压弹簧、以及设置于所述按压弹簧上的滚珠;所述挤压槽与滚珠相适配。
11、作为本实用新型所述燃料装卸机构的一种优选方案,其中:所述限制组件,包括设置于所述按压板上的按压槽、设置于所述支撑块上的限制槽、以及设置于所述按压板之间的限制柱;所述按压槽与翻转轴相适配、所述限制槽与限制柱相适配。
12、本实用新型的燃料装卸机构的有益效果为:当动力组件驱动翻转件进行翻转,翻转件向一侧进行翻转时,夹持组件始终对翻转件的另一侧进行夹持固定,同时利用限制组件对翻转件进行支撑固定,防止翻转件脱离正确的运动轨迹,从而达到翻转件实现双向翻转的效果,提高燃料的装卸效率。
13、鉴于上述现有的由于有的燃料翻转装置在运转过程中容易出现晃动或不稳定的情况,影响操作安全,加大燃料装卸时的风险,提出了支撑装置。
14、为解决上述技术问题,本实用新型还提供如下技术方案:包括上述的燃料装卸机构;调节部件,包括设置于所述支撑块上的呈一字排列的调节块、设置于所述调节块上的调节槽、设置于所述调节槽内的调节弹簧、设置于所述调节弹簧上的接触块、以及设置于所述调节块上的抵触组件。
15、作为本实用新型所述支撑装置的一种优选方案,其中:所述抵触组件,包括设置于所述调节槽内的抵触槽、设置于所述接触块上的抵触块、以及设置于所述接触块上的过渡块;所述抵触槽与抵触块相适配。
16、本实用新型的支撑装置的有益效果为:通过抵触组件对进行翻转的翻转件进行支撑作用,提高翻转过程中的稳定性,从而提高燃料装卸时的安全性。
技术特征:
1.一种燃料装卸机构,其特征在于:包括,

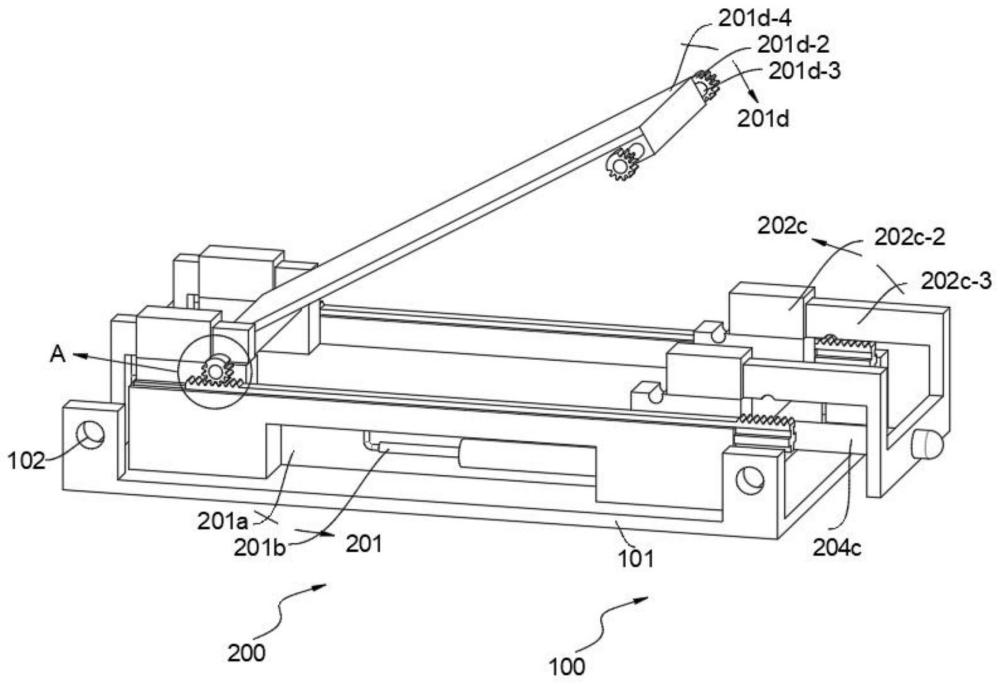

2.如权利要求1所述的燃料装卸机构,其特征在于:所述动力组件(201),包括设置于所述支撑块(103)上的动力容腔(201a)、设置于所述动力容腔(201a)内的液压杆(201b)、设置于所述液压杆(201b)上的滑动件(201c)、以及设置于所述滑动件(201c)上的翻转件(201d)。
3.如权利要求2所述的燃料装卸机构,其特征在于:所述滑动件(201c),包括设置于所述支撑块(103)上两个呈对称的滑动槽(201c-1)、设置于所述滑动槽(201c-1)上的滑动条(201c-2)、以及设置于所述滑动条(201c-2)上的滑动块(201c-3);
4.如权利要求3所述的燃料装卸机构,其特征在于:所述翻转件(201d),包括设置于所述滑动条(201c-2)端部的两段呈对称设置的翻转齿条(201d-1)、设置于所述翻转齿条(201d-1)上的翻转齿轮(201d-2)、两个所述翻转齿轮(201d-2)之间设置有翻转轴(201d-3)、以及设置于所述翻转轴(201d-3)之间的翻转板(201d-4);
5.如权利要求1或4所述的燃料装卸机构,其特征在于:所述夹持组件(202),包括设置于所述支撑块(103)上的承接块(202a)、设置于所述承接块(202a)上的承接槽(202b)、以及设置于所述承接块(202a)上的固定件(202c);
6.如权利要求5所述的燃料装卸机构,其特征在于:所述固定件(202c),包括设置于所述承接块(202a)上的固定块(202c-1)、设置于所述固定块(202c-1)上的固定槽(202c-2)、以及设置于所述固定槽(202c-2)上的按压板(202c-3);
7.如权利要求6所述的燃料装卸机构,其特征在于:所述挤压组件(203),包括设置于所述固定槽(202c-2)上两个呈对称设置的挤压槽(203a)、两个所述挤压槽(203a)之间设有滑槽(203b)、设置于所述按压板(202c-3)上的按压弹簧(203c)、以及设置于所述按压弹簧(203c)上的滚珠(203d);
8.如权利要求7所述的燃料装卸机构,其特征在于:所述限制组件(204),包括设置于所述按压板(202c-3)上的按压槽(204a)、设置于所述支撑块(103)上的限制槽(204b)、以及设置于所述按压板(202c-3)之间的限制柱(204c);
9.一种支撑装置,其特征在于:包括权利要求1~8任一所述的燃料装卸机构;还包括,
10.如权利要求9所述的支撑装置,其特征在于:所述抵触组件(305),包括设置于所述调节槽(302)内的抵触槽(305a)、设置于所述接触块(304)上的抵触块(305b)、以及设置于所述接触块(304)上的过渡块(305c);
技术总结
本技术公开了一种燃料装卸机构及支撑装置,涉及核电站燃料装卸技术领域,包括,安装部件,包括底座,环设于所述底座外侧的预留孔、以及设置于所述底座上的支撑块,以及;装卸部件,包括设置于所述支撑块上的动力组件、设置于所述支撑块端部的夹持组件、设置于所述夹持组件内部的挤压组件、以及设置于所述夹持组件上的限制组件,当动力组件驱动翻转件进行翻转,翻转件向一侧进行翻转时,夹持组件始终对翻转件的另一侧进行夹持固定,同时利用限制组件对翻转件进行支撑固定,防止翻转件脱离正确的运动轨迹,从而达到翻转件实现双面翻转的效果,提高燃料的装卸效率。
技术研发人员:慕明玮,曾玉,黎柯达,于洋,李奕彤,温在模,孙贤士
受保护的技术使用者:华能海南昌江核电有限公司
技术研发日:20231030
技术公布日:2024/9/2
技术研发人员:慕明玮,曾玉,黎柯达,于洋,李奕彤,温在模,孙贤士
技术所有人:华能海南昌江核电有限公司
